14391!
Класс 21е, 25oi

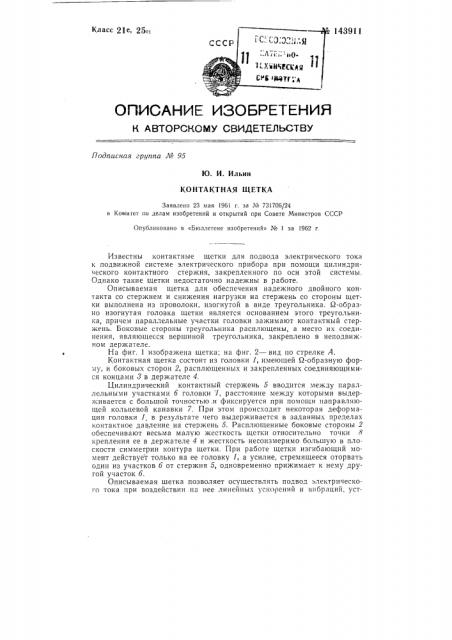

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписнпя грг1ппа М 95
Ю. И. Ильин
КОНТАКТНАЯ ЩЕТКА
Заявлено 23 мая 1961 г. за № 731706/24 в Комигет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» ¹ 1 за 1962 г.
Известны контактные щетки для подвода электрического тока к подвижной системе электрического прибора при помощи цилиндрического контактного стержня, закрепленного по оси этой системы.
Однако такие щетки недостаточно надежны в работе.
Описываемая щетка для обеспечения надежного двойного контакта со стержнем и снижения нагрузки на стержень со стороны щетки выполнена из проволоки, изогнутой в виде треугольника. й-образно изогнутая головка щетки является основанием этого треугольника, причем параллельные участки головки зажимают контактный стержень. Боковые стороны треугольника расплющены, а место их соединения, являющесся вершиной треугольника, закреплено в неподвижном держателе.
На фиг. 1 изображена щетка; на фиг. 2 — вид по стрелке А.
Контактная щетка состоит из головки 1, имеющей Q-образную фор:1у, и боковых сторон 2, расплющенных и закрепленных соединяющимися концами 8 в держателе 4.
Цилиндрический контактный стержень 5 вводится между параллельными участками 6 головки 1, расстояние между которыми выдерживается с большой точностью.и фиксируется при помощи направляющей кольцевой канавки 7. При этом происходит некоторая деформация головки 1, в результате чего выдерживается в заданных пределах контактное давление на стержень 5. Расплющенные боковые стороны 2 обеспечивают весьма малую жесткость щетки относительно точки 8 крепления ее в держателе 4 и жесткость несоизмеримо большую в плоскости симмегрии контура щетки. При работе щетки изгибающий момент действует только на ее головку 1, а усилие, стремящееся оторвать один из участков 6 от стержня 5, одновременно прижимает к нему другой участок 6.
Описываемая шетка позволяет осуществлять подвод электрического тока при воздействии на нее линейных ускорений и вибраций, уст¹ 143911 раняет влияние несоосности коллектора с осью вращения, снижает радиальные и осевые нагрузки .на коллекторный стержень, уменьшает силы трения и упрощает эксплуатацию, Предмет изобретения
Контактная щетка для подвода электрического тока к подвижной системе электрического прибора при помощи цилиндрического контактного стержня, закрепленного по оси этой сисгечы, о тл и ч а ющ а я с я тем, что, с целью обеспечения надежного двойного контакта со стержнем и снижения нагрузки на стержень со стороны щетки, она выполнена из проволоки, изогнутой в виде треугольника с Q-образно изогнутой головкой-основанием треугольника, параллельными участками которой зажимается контактный стержень с расплющенными боковыми сторонами треугольника, место соединения которых, являющееся вершиной треугольника, закреплено в неподвижном держателе.
