Способ осаждения сульфидов тяжелых цветных металлов

Способ осаждения сульфидов тяжелых цветных металлов

Иллюстрации

Показать все

Реферат



Изобретение относится к гидрометаллургии тяжелых цветных металлов, а именно к. способам их осаждения из растворов. Цель изобретения - упрощение и удешевление процесса. Осаждение тяжелых цветных металлов проводят элементарной серой и сульфитом кальция при нагревании. 1 табл.

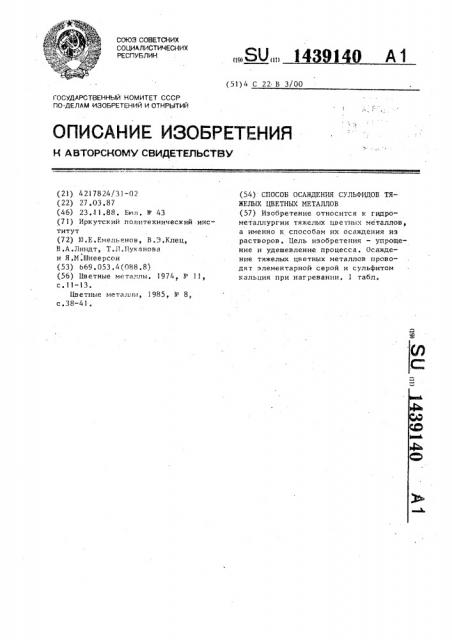

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 С ?2 В 3/ 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABT0PCHGMY СВИД= ГЕЛЬСтву

Зй

I ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО-ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4217824/3.1 -02 (22) 27.03.87 (46) 23.11.88. Бил, У 43 (71) Иркутский политехнический институт (72) 10.Е.Емельянов, В.Э.Клец, В.А.Линдт, Т.Л.Цуканова и Я.M.Øíååðñîí (53) 669.053.4(О88.8) (56) Цветные металлы. 1974> 1 - 11, с.ll-13.

Цветные металлы, 1985, Р 8, с.38-41.

„„Я0„„1439146 А 1 (54) СПОСОБ ОСАЖДЕНИЯ СУЛЬФИДОВ ТЯЖЕЛЫХ ЦВЕТНЫХ МЕТАЛЛОВ (57) Изобретение относится к гидрометаллургии тяжелых цветных металлов, а именно к способам их осаждения из растворов. Цель изобретения - упрощение и удешевление процесса. Осаждение тяжелых цветных металлов проводят элементарной серой и сульфитом кальция при нагревании. 1 табл, 1439140 .

Изобретение относится к гидроме-. еталлургии тяжелых цветных металов, а именно к способам их осаждения из растворов.

Целью изобретения является упрощение и удешевление процесса.

Способ осуществляется следующим образом..

В окисленную пульпу, содержащую в 10 жидкой компоненте растворенные сульФаты цветных металлов меди, никеля

1 и кобальта, а в твердой компонентеэлементарную серу (не менее 1,5 кг на 1 кг суммы цветных металлов), вво- 15 дят сульфит кальция (не менее 4,5 кг чистого вещества на 1 кг суммы цветных металлов). Ввод осадителя можно проводить как непосредственно в нагретую пульпу, так и с последую- 20 о щим нагревом до 90-130 С. Осаждение проводят в течение 30-120 мин в за, висимости от заданной температуры, После осаждения пульпу охлаждают и направляют на флотационное вьделение 25 серо-сульфидного концентрата, Пример. Окисленную пульпу автоклавного выщелачивания пирротиноного концентрата, содержащую в жид" 30 кой части 14,2 г/л никеля и 4,1 г/л меди, рН 1,9, помещают в автоклав рабочим объемом 0,7 л. Автоклав нагревают до 130 С и вводят навеску из|, вестняка (по известному способу) или сульфита кальция (по предлагаемо-. му способу) . После 30 мин вьдержки, температуру снижают до заданной и ведут процесс до полного осаждения

Расход реагентов, г! Массовая доля никеля,X

ПродолжительCaC0 CaS() 1/2Н О Fe

3 (ока тыши) ность осаждения мин в кон". в хвоспервой второй центра- тах те

Иэ в ес тный

0,23

5,8

35

130

20

0,32

30

5,9

130

80

4,8

l,28

130

Предлагаемый

0,21.

160

130

0,23

5,7

l 60

110

S,9

0,22

135

180

Вариант Температура осажо .дения, С, на стадии цветных металлов. В опыте по известному способу на вторую ниэкотемпературную стадию осаждения подают металлическое железо, Загрузку ведут порциями до полного осаждения никеля, Полученную пульпу подвергают флотации.

Условия и результаты опытов даны в таблице.

Иэ таблицы видно, что с увеличением загрузки известняка ухудшается качество хвостов. Увеличение температуры осаждения приводит к снижению продолжительности процесса.

По сравнению с известным в предлагаемом способе достигается упрощение процесса (процесс проводят в одну стадию) и его удешевление, поскольку сульфит кальция может быть получен в процессе очистки отходящих металлургических газов от сернистого ангидрида известковой суспензией, использование сульфита кальция позволяет также отказаться от металлического железа, при сохранении качества хвостов на уровне прототипа. формула из обре тения

Способ осаждения сульфидов тяжелых цветных металлов, включающий нагревание раствора в присутствии элементарной серы и кальцийсодержащего соединения, отличающийся тем, что, с целью упрощения и удешевления процесса, в качестве кальцийсодержащего соединения применяют сульфит кальция.
