Реферат



Изобретение относится к горной промышленности. Цель изобретения - снижение потерь полезного ископаемого в предохранительном целике (ПЦ). На вертикальном разрезе горного массива вкрест простирания определяют точку (т) 2 выхода тектонического нарушения 1 на земную поверхность. Из Т 2 проводят линию 8 в сторону восстания пласта (П) под углом 6 максимального оседания земной поверхности . Нижнюю границу ПЦ определяют в Т пересечения П линией 8. Размер ПЦ вкрест простирания определяют по формуле 1 0,24Н, где Н - глубина залегания П в точке пересечения его линией 8, а по простиранию - по вертикальным проекциям иа П границ защищаемого объекта. 1 з.п. ф-лы, 2 ил. (Л

СОЮЗ СО6ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„439242 (5ц 4 Е 21 С 41/04

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

3»

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4214766/22-03 (22) 24. 03. 87 (46) 23. 11. 88; Бюл. Р 43 (71) Донецкое производственное объединение по добыче угля "Донецкуголь" (72) С.А.Медянцев., Н. Ф.Шевченко и Л.П.Чепенко (53) 622,275 (088.8) (56) Методические указания по проектированию горных мер защиты подрабатываемых объектов. — Л.: ВНИМИ, 1975, с. 42-45.

Шагалов С.Е, и др. Защита и подработка зданий и сооружений, - M.

Недра, 1974, с. 122-124, (54) СПОСОБ ЗАЩИТЫ ПОДРАБАТЫВАЕ!!ЫХ.

СООРУЖЕНИЙ, РАСПОЛОЖЕННЫХ В ЗОНЕ

%1ХОДА HA !ЕИНУЮ ПОВЕРХНОСТЬ ТЕКТОНИЧЕСКОГО НАРУ!1!ЕНИЯ. (57) Изобретение относится к горной промышленности. Цель изобретения снижение потерь полезного ископаемого в предохранительном целике (ПЦ).

На вертикальном разрезе горного массива вкрест простирания определяют точку (Т) 2 выхода тектонического нарушения 1 на земную поверхность.

Иэ Т 2 проводят линию 8 в сторону восстания пласта (П) под углом 6 максимального оседания земной поверхности. Нижнюю границу ПЦ определяют в Т пересечения П линией 8. Размер

ПЦ вкрест простирания определяют по формуле 1 = 0,24Н, где Н вЂ” глубина залегания П в точке пересечения его линией 8, а по простиранию — по вертикальным проекциям на П границ защищаемого объекта. 1 з.п. ф-лы, 2 ил.

1439242

Изобретение относится к горной промьппленности и предназначено для защиты зданий и сооружений, расположенных в зоне выхода на земную поверхность тектонического нарушения, 5 подрабатываемых при выемке пластов полезных ископаемых.

Целью изобретения является снижение потерь полезного ископаемого в предохранительном целике.

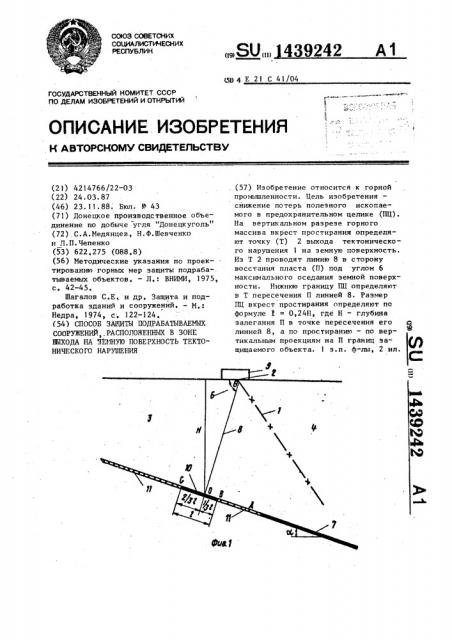

На фиг.1 представлена схема дюрмирования предохранительного целика на вертикальном разрезе горного массива вкрест простирания; на фиг.2 - то же, 15 план. ° Ф

FIa фиг. 1 и 2 обозначены тектоническое нарушение 1, точка 2 выхода тектонического нарушения на земную поверхность, лежачий бок 3 тектони- 20 еского нарушения, висячий бок 4 тектонического нарушения, очистная горная выработка, угол 6 максимального оседания земной поверхности, пласт 7 полезного ископаемого, условная ли- 25 ния 8, проведенная из точки выхода тектонического нарушения на земную поверхность и пересекающая пласт в точке О, защищаемый объект 9, проекция 10 предохранительного целика на 30 разрезе, выработанное пространство

11, проекция 12 предохранительного целика на плане, линия 5 выхода тектонического нарушения на земную поверхность.

Способ осуществляют следующим образом.

Строят вертикальный разрез горного массива вкрест простирания под защищаемым объектом (зданиями, соору-40 жениями). Определяют место выхода тектонического нарушения на земную поверхность и наносят точку 2 на вертикальный разрез, из которой проводят линию 8 в сторону восстания пласта под углом 6 максимального оседания земной поверхности <6) ° Угол 8 определяют по формуле

8 - =90 — 0,8ol, где Ы вЂ” угол падения пласта.

Х1иния пересекает пласт полезного ископаемого в точке О, где определяют нижнюю границу предохранительного целика.

Определяют размер предохранительного целика по простиранию Ъ по вертикальным проекциям на пласт границ защищаемого объекта. Определяют размер предохранительного целика вкрест простирания 2 по формуле Р 0,24Н, где Н вЂ” глубина залегания пласта в точке О.

После этого производят очистную выемку полезного ископаемого и формируют предохранительный целик.

Для повышення надежности зашиты подрабатываемых сооружений за счет исключения возможных ошибок при определении точки выхода тектонического йарушения на земную поверхность,а также несвоевременности остановкиочист= ных забоев при формировании целика со стороны п рос тирания, фо рмиров ание нижней границы предохранительного целика производят на расстоянии (0,25 — 0,33)2, от точки О. Соответственно очистные работы со стороны восстания пласта производят на расстоянии (0,75-0 F66)I от указанной точки °

Очистную выемку полезного ископаемого со стороны простирания пласта ведут с оставлением бермы S, ширину которой определяют иэ соотношения

S = О,IH.

Формула изобретения

1. Способ защиты подрабатываемых сооружении, расположенных в зоне выхода на земную поверхность тектонического нарушения, включающий определение местоположения нижней границы предохранительного целика в точке пересечения пласта линией, проведенной под углом к горизонту на вертикальном разрезе горного массива, определение размеров предохранительного целика по простиранию путем проецирования на пласт границ защищаемых сооружений, определение размеров указанного целика вкрест простирания и формирование предохранительного целика, отличающийся тем, что, с целью снижения потерь полезного ископаемого в предохранительном целике, размер предохранителвного целика по простиранию определяют по вертикальным проекциям на пласт границ защищаемых сооружений, а размер предохранительного целика вкрест простирания определяют по формуле Х = 0,24Н, где

Н вЂ” глубина залегания пласта в точке пересечения его линией, которую проводят с точки выхода тектонического нарушения на земную поверхность в

1439242

Фиа 2

Составитель Б.Иашковцев

Корректор Л.Пилипенко.Заказ 6050/31 Тираж 459 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4 сторону восстания пласта под углом максимального оседания земной поверхности.

2. Способ по п.l, о т л и ч а ю шийся тем, что, с целью повышения надежности защиты, формирование нижней границы предохранительного целика осуществляют на рас—

Редактор О. Головач Техред JI.0äwäH ù стоянии (0,25-0,33)I от точки пересечения, пласта линией, проведенной под углом к горизонту на вертикальном разрезе горного массива, а очистную выемку полезного ископаемого со стороны простирания пласта осуществляют на расстоянии 0,1 Н от вертикаль-. ной проекции на пласт границы защищаемых со о руж ен ий.
