Люк для очистки воздуховода

Люк для очистки воздуховода

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и предназначено для открывания и закрывания очистных отверстий воздуховодов. Целью изобретения является расширение технологических возможностей . Люк для очистки воздуховода содержит патрубок (П) 1 с фланцем (Ф) 2, приваренный к магистральному воздуховоду (В) 3, прокладку 4, крышку (К) 5, выполненную со сквозными отверстиями, прикрепленную к Ф 2 П 1. Через отверстия К 5 пропущен несущий элемент (НЭ) 6, вьтолненный в виде скобы с параллельными концевыми участками, снабженными резьбой. К .; концам НЭ 6 приварена вогнутая пластина 7 радиусом кривизны, равным внутреннему радиусу трубы, перекрыва ющая сквозное отверстие в стенке Б 3. К 5 зафиксирована в заданном положении с помощью гаек 8 и присоединена к Ф 2 П 1 с помощью болтов 9 и гаек 10. 4 ил. А-А to (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ц91 (И) (sl) Г 16 L 45/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4080935/29-29 (22) 25. 06. 86 (46) 23. 11. 88. Бюл. Ф 43 (71) Челябинский государственный институт по проектированию металлургических заводов "Челябгипромез" (72) А.П. Заболотный (53) 621.643 (088.8) (56) Чертеж Р 4-66233-21. Череповецкий металлургический завод, 03.05.80. (54) ЛЮК ДЛЯ ОЧИСТКИ ВОЗДУХОВОДА (57) Изобретение относится к машиностроению и предназначено для открывания и закрывания очистных отверстий воздуховодов. Целью изобретения является расширение технологических возможностей. Люк для очистки воздуховода содержит патрубок (П) 1 с фланцем (Ф) 2, приваренный к магистральному воздуховоду (В) 3, прокладку 4, крышку (К) 5, выполненную со сквозными» отверстиями, прикрепленную к Ф 2 П 1.

Через отверстия К 5 пропущен несущий элемент (H3) 6, выполненный в виде скобы с параллельными концевыми участками, снабженными резьбой. К концам Н3 6 приварена вогнутая пластина 7 радиусом кривизны, равным внутреннему радиусу трубы, перекрывающая сквозное отверстие в стенке В 3.

К 5 зафиксирована в заданном положении с помощью гаек 8 и присоединена к Ф 2 П 1 с помощью болтов 9 и гаек 10. 4 ил.

1439351

Изобретение относится к устройствам, предназначенным для открывания и закрывания очистных отверстий воздуховодов.

Цель изобретения — расширение технологических воэможностей за счет обеспечения перекрытия люков воздуховодов различных диаметров с помощью одного и того же устройства без его .1п существенной переделки.

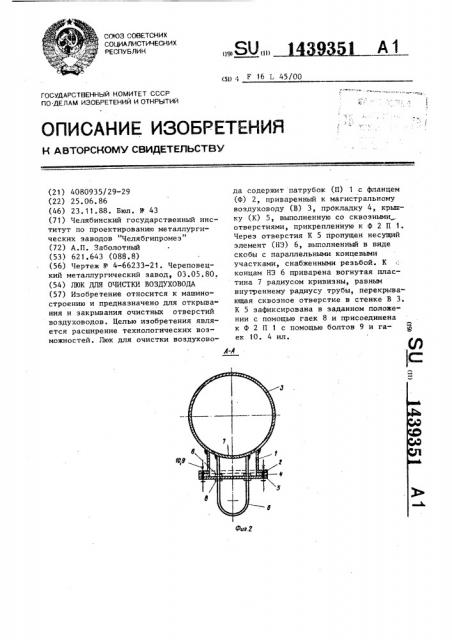

На фиг. 1 показан люк для очистки воздуховода, общий вид; на фиг, 2— разрез А-А на фиг. 1; на фиг. 3— расположение патрубка с фланцем; на фиг. 4 — установка крышки относительно вогнутой пластины.

Люк для очистки воэдуховодов содержит патрубок 1 с фланцем 2, приваренный кмагистральному воздуховоду 3, 20 прокладку 4 (или комплект прокладок), крышку 5, выполненную со сквозными отверстиями, закрепленную к фланцу 2 патрубка 1. Через отверстия крышки 5 пропущен несущий элемент 6, выполнен-25 ный в виде скобы с параллельными кон" цевыми участками, снабженными резьбой. К концам несущего элемента 6 при варена вогнутая пластина 7 радиусом кривизны, равным внутреннему ра- 3О диусу трубы, перекрывающая сквозное отверстие в стенке воздуховода 3. Крыш ка 5 зафиксирована в заданном положении с помощью гаек 8 и присоединена к фланцу 2 патрубка 1 с помощью болтов

9 и гаек 10. 35.

Полностью изготовленный люк вставляется .патрубком 1 в заранее подготовленное сквозное отверстие, выполненное в стенке воздуховода 3, и заваривается по контуру патрубка 1.

Люк для очистки воздуховода работает следующим образом.

При необходимости провести очистку люка свинчивают болты 9 и гайки 10, отсоединяют от фланца 2 патрубка 1, убирают прокладку 4 и снимают с фланца 2 патрубка 1 крышку 5 с пропущенным через ее сквозные отверстия несу- . щим элементом б и приваренной к нему вогнутой пластиной 7. После этого очистку магистрального воздуховода осуществляют скребками (не показаны) или с помощью продувки сжатым воздухом из шланга (не показан). После . очистки воздуховода 3 крышку 5 устанавливают в исходное положение, при этом вогнутая пластина l занимает определенное место и с помощью грокладки 4 совмещается со сквозным отверстием в магистральном воздуховоде 3, причем радиус вогнутой пластины 7 совпадает с внутренним диаметром воздуховода 3.

При необходимости перекрытия очистного отверстия воздуховода 3 другого диаметра замеряют расстояние

Н между внутренним диаметром воздуховода 3 и наружной плоскостью фланца 2 патрубка 1. Это расстояние разное для воздуховодов разного диаметра, поскольку они имеют патрубки, отличающиеся по размеру. Затем, перемещая крышку 5 вверх — вниз (в зависимости от диаметра воздуховода) по несущему элементу 6, устанавливают ее относительно вогнутой пластины 7 и фиксируют в этом положении гайками

8. Очистные отверстия воздуховодовразличных диаметров выполняются оди-. наковых размеров, поэтому вогнутая пластина 7 входит в нее, создавая его целостность. Отрегулировав положение вогнутой пластины 7, крышку 5 крепят г к фланцу 2 патрубка 1 при помощи болтов 9 и гаек 10.

Формула изобретения

Люк для очистки воздуховода, содержащий патрубок с фланцем, крьппку, закрепленную на фланце, и вогнутую . пластину, сочлененную с крышкой посредством жесткого несущего элемента,,отличающийся тем, что, с целью расширения технологических возможностей, крьппка выполнена со сквозными отверстиями, а несущий элемент — в виде скобы со средствами фиксации на параллельных ее концевых участках, размещенных в упомянутых отверстиях и закрепленных в них с возможностью изменения положения фиксации относительно крьппек.

1439351

Составитель В. Бирюков

Техред Л.Олийнык

Корректор Л. Пилипенко

Редактор Н. Яцола

Подписное

Тираж 784

Заказ 6057/36

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

)13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
