Способ определения прочности сцепления хрупких покрытий с основой

Способ определения прочности сцепления хрупких покрытий с основой

Иллюстрации

Показать все

Реферат



Изобретение отнорится к испытательной тех.нике, предназначено для определения прочности сцепления хрупких покрытий с основой к позволяет повысить точность определения прочности сцепления покрытий толщиной до 30 мкм путем учета-действия растягивающих и сжимающих напряжеьтай, Покрытие наносят на две противоположные стороны прямоугольной основы, оставляя концы свободными, Тол1дину основы вьйирают больше толщины покрытия . Хонсольно закрепляют основу и прикладывают к другому концу со стороны одного КЗ покрытий изгибающую нагрузку до разрушения покрытия. С одной стороны в покрьггии возгошают сжимающие; а с другой растягивающие напряжешля, Измеряют величи гу изгибающей нагрузки при разрушении покры-I тия и расстояние от места приложения нагрузки к оскове до места отслоения покр ытия и определяют прочность сцепления покрытия с основой.

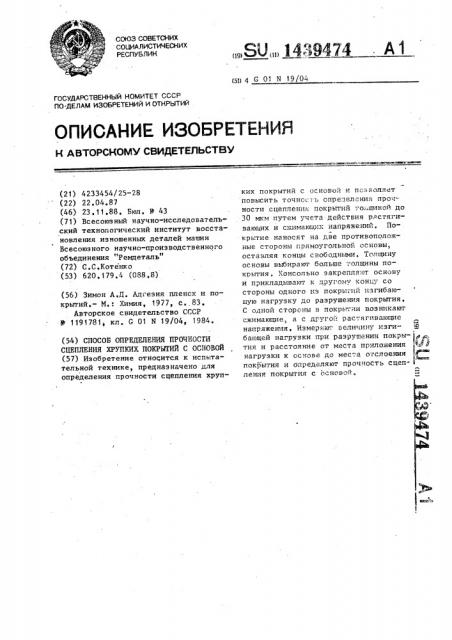

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

З 1439474 (5П 4 G 01 N 19/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4233454/25-28 (22) 22.04.87 (46) 23. 11.88. Бюл. У 43 (71) Всесоюз ный научно-исследовательский технологический институт восстановления изношенных деталей машин

Всесоюзного научно-производственного объединения "Ремдеталь" (72) С.C.Êoòeíêo (53) 620.179.4 (088,8) (56) Зимон А,Д. Лдгезия пленск и покрьггий. — М.: Химия, 1977, с.,83.

Авторское свидетельство СССР

У 1191781, кл. G 01 N 19/04, 1984. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ

СЦЕПЛЕНИЯ ХРУПКИХ ПОКРжий С ОСНОВОЙ (57) Изобретение относится к испытательной технике, предназначено для определения прочности сцепления хрупких покрытий с осново= и позволяет повысить точное ь определения прочности сцепления покрытий то;;щиной до

30 мкм путем учета-действия растягивающих и сжимающчх напряжений. Покрытие наносят на две противоположные стороны прямоугольной основы, оставляя концы свободными. Толщину основы выбирают больше толщины покрытия. Консольно закрепляют основу и прикладывают к другому концу со стороны одного из покрыгий изгибающую нагрузку до разрушения покрытия.

С одной стороны в покрытии возникают сжимающие, а с другой растягивающие напряжения, Измеряют величину изги-- Ж бающей нагрузки при разрушении покры- .-, тия и расстояние от места приложения "".Р Ф нагрузки к оснore ро Mecòà отслоения покрытия и определяют прочность сцепления покрытия с основой.

1.43 94 74

Изобретение относится к испытательной технике, а именно к способам определения прочности сцепления хрупких покрытий с основами, 5

Цел ью из обр ете ния является -повышение точности определения прочности сцепления покрытий толщиной до 30 мкм путем учета действия растягивающих и сжимающих напряжений при испытании.

Способ осуществляют следующим образом.

На часть основы прямоугольного сечения с двух противоположных ее сторон наносят испытуемое хрупкое 15 покрытие одним иэ известньгх методов, При этом толщину h, основы выбирают бсльше толщины h> наносимого покрытня, которое для тонких покрьггий составляет не более 30 мкм. Полученный 2р образец обладает достаточной жесткостью и не прогибается под собственным весом. Основу конслльно закрепляют и прикладывают к ее свободному концу со стороны одного из покрьггий изгибающую нагрузку до разрушения яс1 пытуемого покрытия, Под деиствием изгибающей нагрузки покрытие на одной стороне основы работает на растяжение, а IIa другой — на сжатие, что 30 позволяет учесть растягивающие и сжи-! мающие напряжения, возникающие в покрытиях. Измеряют величину g изгибающей нагрузки при разрушении покрытия и расстояние 1 от места приложения ! нагрузки к основе до места отслоения покрытия и определяют прочность сс, покрытия с основой по формуле у

6Ф э1 / э где h — толщина основы с покрытием;

Ь 11л1р и11Я Ос новы и покрытия °

Пример. Ila стальнуго основу толщиной 11, = 1,5 мм, длиной 11 = 60 мм и шириной Ь = 10 мм наносят покрэгтие толщиной h», =- 10мк на установке типа

ВБулат", оставляя без покрытия концы ссновы длиной 1 = 10 мм, Основу неI.. oäâèæHî закрепляют, а к другому концу прикладывают изгибающую нагрузку.

Покрытие, работающее на растяжение, начало отслаиваться при нагрузке g< = 0,6 кг, В точке, наиболее удаленной от точки приложения нагрузки, т.е. 1 „ = 1, — 2l = 40 мм.

Покрытие, работаюше» на сжатие, начало отслаиваться при нагрузке

Π— 0,75 кг в.точке, удаленной на расстояние 1 „, = 37 мм от точки при ложения нагрузки.

Прочность сцепления составила: на растяжение ; 6 0 6 40

-Г А

10 1,52

= 4,1 кг/мм ; на сжатие1

6 О 75 37 г =б = — — -=4 7кг/мм

CII, СК ф °

10 ° 1,52э

Для контроля определяют значения напряжений, отрывающих покрытие: на растяжение

3 0 6(1 52 - 1 5 ) сц сдь

2 10 1,52 — 3

=.!,6 10 кг/мм ; на сжатие

3 О 75(1 52 - 1 5 ) б =с А» А Л. сц сдгэ

2,10, 1 52э — 2,0 10 кг/мм2, Значениями возникших нормальных напряжений(7,ц пренебрегают, так как они на 3 порядка ниже с,ц.

Прочность сцепления покрьггия такой толщины по известному способу практически невозможно определить, так как зто связано с подготовкой основы такой толщины.

Применение изобретения позволяет существенно повысить точность и расширить возможности количественного определения прочности сцепления для тонких покрытий.

Формула изобретения

Способ определения прочности сцепления хрупких покрытий с основой, по которому на часть основьг прямоуголь» ного сечения наносяТ испытуемое покрытие, консольно закрепляют основу и прикладывают к ее свободному концу изгибающую нагрузку до разрушения, по величине Q которой определяют прочность сцепления, о т л и ч а ю щ и йс я тем, что, с целью повышения точности определения прочности сцепления покрьггий толщиной до 30 мкм, покрытие наносят на две противоположные стороны основы, толщину Ь„ основы выбирают больше толщины покрытия, изгибающую нагрузку к основе прикладывают со стороны одного иэ покрытий, а прочность с. сцепления покрытия с сц основой определяют по формуле

14394 74

Составитель В.Свиридов

Техред Л.Олийиюс Корректор О, Кравцова

Редактор С.Патрушева

Заказ 6069/42 Тираж 847

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Подцис ное

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4

6gQ 1/bQç где h - толщина основы с покрытием;

Ь - ширина основы и покрытия; Ъ

1 " расстояние от места приложения нагрузки к основе до места отслоения покрытия.
