Устройство для соединения световода с излучателем

Устройство для соединения световода с излучателем

Иллюстрации

Показать все

Реферат



Изобретение относится к волоконно-оптическим связям и позволяет облегчить процесс юстировки .входного торца световода относительно каустики излучения лазерного диода или другого излучателя. В устройстве установлен юстировочный узел, в состав которого входят внешняя 10 и внутренняя 9 втулки, разделенные разделительной втулкой 8. Внешняя 10 и внутренняя 9 втулки имеют эксцентричные отверстия, причем вращение внешней втулки 10 на полный оборот позволяет развернуть внутреннюю втулку лишь на небольшой угол, .определяемый размерами радиального шлица в насадке 5 и фиксатора 12, расположенного на внешней втулке 10. Разделительная втулка имеет выступы , входящие в отверстия перегородки насадки 5 и поводка 6, предотвращающие разворот поводка в процессе юстировки. Цанга 1 служит для фиксации наконечника световода и позволяет извлекать и устанавливать наконечник без разъюстировки устройства . После процесса юстировки поводок 6 жестко фиксируется в устройстве при помощи резьбового кольца 4 и разрезной втулки 7. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 С 02 В 6 42

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4234907/24-10 (22) 28.04.87 (46) 23.11.88. Бюл. ¹ 43 (71) Институт общей физики АН СССР (72) О.А.Власенко и Е.N,Çaëoòoâ (53) 535. 813 (088. 8) (56) Авторское свидетельство СССР

- № 1203459, кл, G 02 В 6/42, 1983.

Авторское свидетельство СССР № 1157960, кл. G 02 В 6/42, 1983. (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СВЕТОВОДА С ИЗЛУЧАТЕЛЕМ (57) Изобретение относится к волоконно-оптическим связям и позволяет облегчить процесс юстировки .входного торца световода относительно каустики излучения лазерного диода или другого излучателя. В устройстве установлен юстировочный узел, в состав которого входят внешняя 10 и внутренняя 9 втулки, разделенные разделительной втулкой 8. Внешняя

10 и внутренняя 9 втулки имеют эксцентричные отверстия, причем вращение внешней втулки 10 на полный оборот позволяет развернуть внутреннюю втулку лишь на небольшой угол, определяемый размерами радиального шлипа в насадке 5 и фиксатора 12, расположенного на внешней втулке 10.

Разделительная втулка имеет выступы, входящие в отверстия перегородки насадки 5 и поводка 6, предотвращающие разворот поводка в процессе юстировки. Цанга 1 служит для фиксации наконечника световода и позволяет извлекать и устанавливать наконечник без разъюстировки устройства. После процесса юстировки поводок 6 жестко фиксируется в устройстве при помощи резьбового кольца 4 и разрезной втулки 7. 1 ил.

1439517

Изобретение относится к области волоконно-оптической связи.

Целью изобретения является облегчение юстировки устройства.

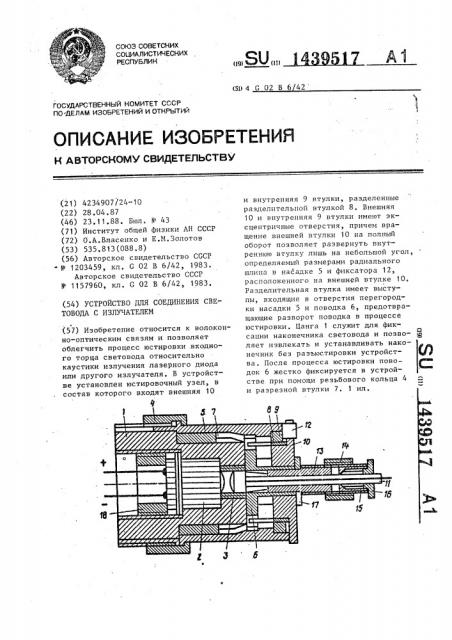

На чертеже дано предложенное устройство, разрез.

Устройство содержит корпус 1 для помещения в нем излучателя 2 и объ- ектива 3, резьбовое кольцо 4 для уп- 10 лотнения насадки 5, насадку 5 для уплотнения поводка 6 и помещения в, нем механического юстировочного уэ1 ла, разрезную втулку 7 для безлюфтовой посадки насадки 5, раздели, тельную втулку 8 для разделения

1 внутренней 9 и внешней 10 втулок с ,эксцентриситетными отверстиями и для ,препятствия поворота вокруг своей

; оси внутренней втулки и поводка 6, 20 внугреннюю 9 и внешнюю 10 втулки для

1 юстировки по двум координатам све товода .в наконечнике 11, фиксатор l2 для поворота внутренней втулки 9, стержневую втулку 13 для безлюфто- 25 ,рой посадки световода в наконечни ке 11, резьбовую втулку 14 для соединения и фиксации стержневой втулки ! 13 < цанговым упором 15, световод в ,наконечнике 11 для ввода anего из- 30 (лучения от излучатех я 2, цангу 16 для ! укрепления световода в наконечнике

i1i, цанговый упор l5 для упора цанги

16 и для соединения через пазы и, резьбу со стержневой втулкой 13, раз резную шайбу 17 для укрепления юс тировочного узла, поводок 6 для поме,щения в нем стержневой втулки,объек,тив 3 для ввода излучения в световод

|в наконечнике 11, излучатель 2 для генерации световой энергии, уплотни тель 18 для уплотнения излучателя 2.

Устройство работает следующим образом.

В корпус 1 помещают излучатель 2 и прижимают уплотнителем 18. Световод в наконечнике 11 закрепляют цангой 1 в цанговом упоре 15 так, чтобы его торец находился на одной линии с торцом поводка 6 в пределах каустики объектива 3. Резьбовую втулку (4 навинчивают на пазовое соединение, фиксирующее световод в наконечнике 11. Резьбовым кольцом 4 при-. жимают поводок 16 к корпусу 1 так, чтобы он имел скользящее перемещение .55 от небольшого усилия.

После указанной предварительной сборки приступают к юстировке. Для этого внешнюю втулку 10 вращают в одном направлении. При этом фиксатор ,12 одновременно попадает в радиаль.ный шлиц на стенке насадки 5 и в паэ внутренней втулки 9, торцовая часть которой имеет зубчатую поверхность (рифление). Происходит сцепление втулок 9 и 10. После дальнейшего вращения упругий фиксатор 8 выходит иэ радиального шлица и происходит расцепление. Внешняя втулка lG вращается независимо, так как между втул— ками 9 и 1 О имеется еще разделитель- ная втулка 8, которая препятствует повороту внутренней втулки 9 и поводка 6 цилиндрическими выступами, проходящими через отверстия на перегородке насадки 5 в пазы поводка 6.

Поворот внешней втулки 10 происходит до достижения максимума излучения.

Точная фокусировка осуществляется при помощи перемещения на соответствующее расстояние объектива 3 и излучателя 2, Затем необходима повторная юстировка. После окончательной юстировки резьбоаым кольцом 4 !

;прижимают поводок 6 с насадкой 5, в которой выполнен направляющий паз, препятствующий угловому смещению.

Разрезная втулка 7 обеспечивает безлюфтовую посадку насадки 5.Съюстированное устройство имеет возможность повторных соединений за счет стержневой втулки 13, разрезная часть которой выполнена с коническим сужением в осевом сечении, в которой фиксируется световод в наконечнике 11.

Правая часть стержневой втулки 13 имеет пазовое резьбовое соединение с цанговым упором 15, фиксируемое резьбовой втулкой 14. Стержневая втулка

13 и поводок 6 образуют совпадающий паз, куда вставляется разрезная шай ба 17, которая упруго прижимает юстировочный узел к перегородке насадки 5. Для того, чтобы извлечь яакоl íå÷HHê 11 со световодом, нужно до упора цанги вывернуть резьбовую втул= ку 14, после чего можно извлечь наконечник ii со световодом. Угловая позиция помечается риской на стержневой втулке 13 и цанговом упоре 15.

Формула и з обретения

Устройство для соединения световода с Излучателем, содержащее цилиндрический корпус с отверстием для концентрического размещения в нем

Составитель Н.Погосов

Техред Л.Олийнык Корректор В. Гирняк

Редактор В.Данко

Заказ 6072/45 Тираж 533 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

14 излучателя и объектива, резьбовое кольцо, разрезную втулку, насадку, внутренняя полость которой выполнена с коническим сужением, поводок с отверстием, цангу для закрепления наконечника световода, о т л и ч а ющ е е с я тем, что, с целью облегчения юстировки устройства, насадка выполнена с перегородкой, имею- .,щей отверстия и выступы, и радиальным шлицем на одном ее торце, при этом в него введены внутренняя и наружная втулки, установленные на торце насадки, имеющие эксцентриситетные отверстия, причем торцовая поверхность внутренней втулки выполне39517

4 на рифленой, а на наружной втулке установлен упругий фиксатор, разделительная втулка с выступами, разме5 щенными в пазах насадки и поводка, и стержневая втулка, установленная в отверстии поводка, один конец которой выполнен разрезным с коническим сужением, а на другом выполнена резьба, при этом на стержневой втулке и поводке выполнены пазы, в которых установлена упругая разрезная шайба, соединяющая поводок и стержневую втулку, а цанга для,закрепления наконечника световода установлена на резьбовом конце стержневой втулки при помощи резьбовой втулки.
