СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„Л0„„143 52

А1 ии 4 С 02 С 7/02

"S ,3ъ, v.

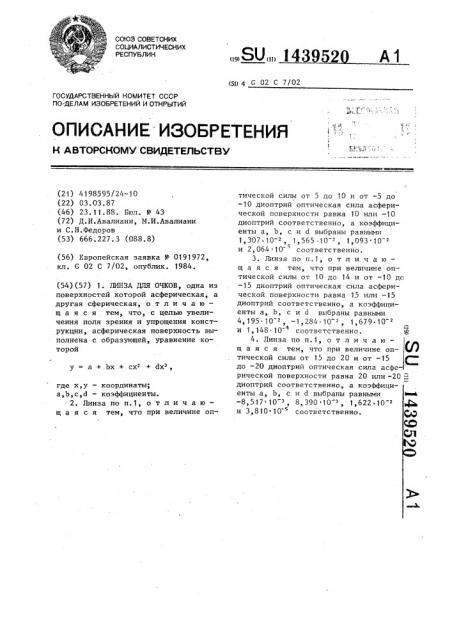

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

a+ bx+ cx2 + Дхз

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4198595/24-10 (22) 03.03.87 (46) 23.11.88. Бюл. ¹ 43 (72) Д.И.Авалиани, М.И.Авалиани и С.Н.Федоров (53) 666.227.3 (088.8) (56) Европейская заявка ¹ 0191972, кл. G 02 С 7/02, опублик. 1984. (54)(57) 1. ЛИНЗА ДЛЯ ОЧКОВ, одна иэ поверхностей которой асферическая, а другая сферическая, о т л и ч а ю— щ а я с я тем, что, с целью увеличения поля зрения и упрощения конструкции, асферическая поверхность выполнена с образующей, уравнение которой где х,у — координаты; а,b,ñ,d — коэффициенты.

2. Линза по п.1, о т л и ч а ю— щ а я с я тем, что при величине оптической силы от 5 до 10 и от -5 до

-10 диоптрий оптическая сила асферической поверхности равна 10 или -i0 диоптрий соответственно, а коэффициенты а, Ь, с и с1 выбраны равными

1,307,10- 1,565 .10 ã 1,093 10 ã и 2,064 10 соответственно. с

3. Линза по п.i о т л и ч а ю— щ а я с я тем, что при величине оптической силы от 10 до 14 и от -10 дс

-15 диоптрий оптическая сила асферической поверхности равна 15 или -15 диоптрий соответственно, а коэффипиенты а, Ь, с и d выбраны равными

4,195 10 -", — 1,284 10, 1,679 10 и 1, 148 10 соответственно.

<О

4. Линза по п.1, о т л и ч а ю— щ а я с я тем, что при величине оптической силы от 15 до 20 и от -15 С до -20 диоптрий оптическая сила асферической поверхности равна 20 или -20 = диоптрий соответственно, а коэффициенты а, Ь, с и с1 выбраны равными

-8,517 10 8,390 10" 1,622 ° 10 г >ф» и 3,810 10 соответственно. И

1439520

-1 р 9

+20 -8,517 10

8,390 10

Изобретение относится к очковой оптике и может быть использовано при расчете и изготовлении линз для коррекции сильной дальнозоркости или близорукости.

Цель изобретения — увеличение поля зрения и упрощение конструкции„

На фиг. 1 изображена линза с положительной оптической силой; на фиг. 2 — то же, с отрицательной оптической силой; на фиг. 3 — профиль сечения линзы, Линза содержит асферическую по"" верхность 1 и сферическую поверхность 2.

Форма асферической поверхности 1 независимо от знака оптической силы

1 определяется как функция координат х и у (фиг.3) из уравнения у = а + Ьх + сх + dx> где а9b,ñ,d — коэффициенты, подобранные из условия минимальности аберраций линзы.

Для получения ряда очковых линз с оптической силой от 5 до 20 и от

-5 до -20 диоптрий асферическая поBc.pxHocTb 1 выполняется по одному иэ вариантов (опорная асферическая поверхность) с оптической силой, например, +10, +15 или +20 диоптрий, при этом знак оптической силы опорной асферической поверхности совпа"

+10 1,307 ° 10 1,565 10

+15 4,195 10 -1,284 10 дает со знаком оптической cHJIbl линзы. Величины коэффициентов а,Ь,с и

d в зависимости от величины оптической силы опорной асферической поверхности 0,1 представлены в таблице.

Оптическая сила П и радиус R сферической поверхности 2 рассчитываются по известным формулам

15 где 0 — требуемая величйна оптичес кой силы линзы; и — показатель преломления материала линзы.

Толщину линзы Ь определяют по формуле где.х „ — максимальное значение высоты асферической поверхности линзы;

h — толщина кромки линзы;

R — радиус линзы. ь

ЗО

Линза изготовлена из полиметилметакрилатного органического стекла. о, Угол поля зрения составляет 45, сфе рическая аберрация не более 3,5 мм, дисторсия 1Х9 астигматизм B меридиональной плоскости не более 10 мм.

1,093.10 2,064 10

1,679. 10 -1,148.10

1,622 10 3,810 10
