Устройство для стабилизации температуры

Устройство для стабилизации температуры

Иллюстрации

Показать все

Реферат



Изобретение относится к области теплотехники и может быть испоЛьзовано для стабилизации температуры электронных устройств. Цель изобретения - повышение точности термостатирования посредством изменения эффективно работающей поверхности теплообмена в соответствии с изменением температуры термостатируемого объекта.

СОЮЗ СОВЕТСНИХ

COUHAЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU(1I) А1 (51) 4 G 05 D 23/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ЙЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4270846/24-24 (22) 27.04.87 (46) 23.11.88. Бюп. К 43 (71) Одесский технологический институт холодильной промышленности (72) Н.И. Глушенко (53) 621.555(088.8) (56) Авторское свидетельство СССР

Р 587454, кл . G 05 0 23/30, 1978.

Авторское свидетельство СССР

В 666521, кл. G 05 D 23/30, 1979.,(54) УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ

ТЕК !ЕРАТУРЫ (57) Изобретение относится к области теплотехники и мозет быть использовано для стабилизации температуры электронных устройств. Цель изобретения — повышение точности термостатирования посредством изменения эффективно работающей поверхности теплообмена в соответствии с изменением температуры термостатируемого объекта.

1439552

Устройство для стабилизации температуры содержит камеру 1, заполненную .д вухфа зной средой, теплообменник 5,,резервуар 4, частично заполненный жид,костью, Для повышения точности термо.статирования теплообменник 5 и камера 1, заполненная двухфазной средой, установлены с зазором 6. Устройство снабжено герметичной камерой 3, заполненной газом, размещенной в камере 1 и последовательно сообщенной посредством капилляров 7 с резервуаром 4, зазором б между теплообменником и камерой 1, а также с окружающей сре-. ,дой. Изменение температуры в камере, 1

Изобретение относится к тепло,технике и может бьггь использовано ,для стабилизации температуры эле ктронных устройств.

Цель изобретения — повышение точ ности термостатирования.

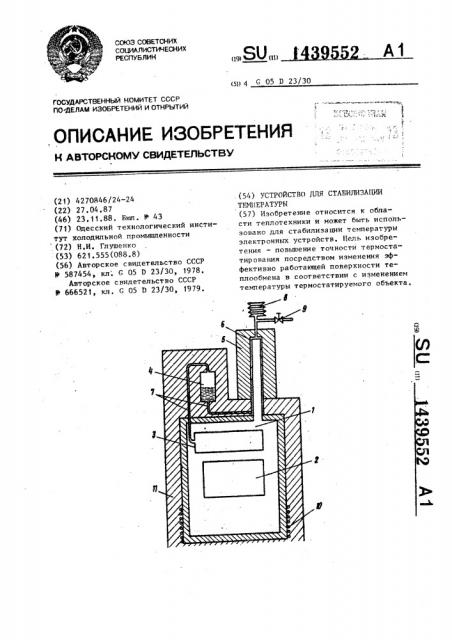

На чертеже представлена принципи-! альная схема устройства.

Устройство для стабилизации тем пературы содержит термостатирующую ,камеру 1, заполненную двухфазной сре,дой с размещенным в ней термостатиру, емым объектом 2, и герметичную камеру

: 3, заполненную газом, резервуар 4,,частично заполненный жидкостью, и

,теплообменник 5. Теплообменник 5 и камера 1 размещены с зазором 6. При этом герметичная камера 3 последовательно сообщена посредством капилля- 2ц ров 7 с резервуаром 4, зазором 6 и окружающей средой или сильфоном 8.

Для удобства заполнения зазора 6 н резервуара 4 жидкостью, а также для возможности использования сильфона 25

8 в схеме может бьггь предусмотрен вентиль 9. Подогрев двухфазной смеси осуществляется с помощью электронагревателя 10. Для уменьшения потерь теплоты в окружающую среду может исполь- yg зоваться теплоизоляция 11.

Устройство стабилизации температуры работает следующим образом.

При увеличении температуры в камере 1, заполненной двухфазной средой 35 и содержащей термостатируемый объект заполненной двухфазной средой и со держащей термостатируемый объект 2, сопровождается соответствуюшим изменением объема газа в камере 3 и вследствие этого изменением уровня жидкости в зазоре 6 между теплообменником и камерой, заполненной двухфазной средой, При этом пропорционально изменению температуры в камере с двухфазной средой происходит изМенение эффективно работающей поверхности теплообменника, позволяющее компенсировать изменение температуры за сч ет изменения колич ест ва теплоты, отводимой теплообменником, 1 ил, 2, увеличивается объем газа, находящегося в камере 3, вследствие чего йроисходит вьггеснение части жидкости из резервуара 4 в зазор 6. При этом пропорционально увеличений температуры в камере 1 происходит увеличение эффективно работающей поверхности теплообменника 5, контактирующей с поверхностью камеры 1 через слой жидкости в зазоре. Соответственно этому увеличивается количество теплоты, отводимой теплообменником от камеры, заполненной двухфазной средой, что приводит к уменьшению температуры в камере с двухфазной средой, т.е. компенсации изменения ее температуры.

При уменьшении температуры в камере

1 соответственно происходит уменьшение объема газа в камере 3, подтягивание жидкости из зазора 6 в резервуар 4 и уменьшение эффективно работающей поверхности теплообменника 5.

Это приводит к уменьшению количества теплоты, отводимой теплообменником от камеры с двухфазной средой, т.е. увеличению температуры в камере или ее стабилизации. При этом стабильность во времени температуры термостатируемого объекта обеспечивается стабильностью во времени температуры камеры с двухфазной средой, н которой находится термостатируемый объект.

Изменение температуры в камере, заполненной двухфазной средой, происходит вследствие нарушения теплового

Формула изобретения

Составитель Н. Мирная ехред К. Ходанич Корректор В. Гирняк

Редактор С. Пекарь

Заказ 6075/46 Тираж 866 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, %-35, Раущская наб., д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

14395 баланса между поднодимым к двухфазной смеси и отводимым от нее количеством теплоты. Характеристики теплообменни ка 5 объем камеры 3 и величина эаФ

5 зора 6 могут быть выбраны так, что изменение эффективно работающей поверхности теплообмена, соответствующее изменению температуры в камере с двухфазной средой, будет полностью компенсировать возникающий разбаланс тепловых потоков. Начальное положение уровня жидкости в зазоре 6 может быть отрегулировано посредством изменения высоты расположения pesep- 15 вуара 4 или изменения количества жидкости в резервуаре. Для удобства начальной установки положения уровня жидкости в зазоре 6 перед началом процесса термостатирования резервуар 20

4 и зазор 6 с помощью капиллярных трубок и вентилей могут быть сообще ны с окружающей средой или друг с другом.

Устройство для стабилизации температуры, содержащее термостатирующую камеру, заполненную двухфазной средой с установленным в ней объектом, резервуар, частично заполненный жидкостью, и теплообменпик, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности устройства, оно снабжено герметичной камерой, заполненной газом, установленной в термостатирующей камере и соединенной посредством капилляра с резервуаром, частично заполненным жидкостью, причем теплообменник и часть термоста-. тирующей камеры установлены относительно друг друга с зазором, полость которого связана с резервуаром, частично заполненным жидкостью, и с окружающей средой.
