Модель корневого канала зуба

Модель корневого канала зуба

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине , в частности к техническим средствам облучения в стоматологии. С целью многократного использования модели ее корпус 1 состоит из двух частей. В корпусе 1 выполнена полость 3, имитирукядая корневой канал зуба. Каждый канал состоит из широкой части (имитирует полость коронковой части зуба ) и узкой части (и штиpyвт собстг венно корневой канал). При работе корневые каналы заполняют пломбировочными материалами. После затвердевания модель разбирается и снова подготавливается к работе. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (ll) (я) 4 С 09 В 23/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4240527/28-14 (22) 04.05.87 (46) 23.11.88. Бюл. N- 43 (71) 1-й Ленинградский медицинский институт им. акад. И.П.Павлова (72) В.Н.Грисимов (53) 616.314-089.28(088.8) (56) Патент США У 3947967, кл. G 09 В 23/28, 1976. (54) МОДЕЛЬ КОРНЕВОГО КАНАЛА ЗУБА (57) Изобретение относится к медицине, в частности к техническим средствам облучения в стоматологии. Сцелью многократного использования модели ее корпус 1 состоит из двух частей.

В корпусе 1 выполнена полость 3, имитирукицая корневой канал зуба. Каждый канал состоит из широкой части (имитирует полость коронковой части зуба) и узкой части (имитирует собст-. венно корневой канал). При работе корневые каналы заполняют пломбировочными материалами. После затвердевания модель разбирается и снова подготавливается к работе, 1 ил, 1439666

Составитель И.Воронцова

Техред А.Кравчук Корректор А. Обручар

Редактор И.Шулла

Заказ 6083/52 Тираж 459 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицине, а именно к техническим средствам облучения по терапевтической стоматологии.

Целью изобретения является обеспечение многократного использования модели корневого канала зуба.

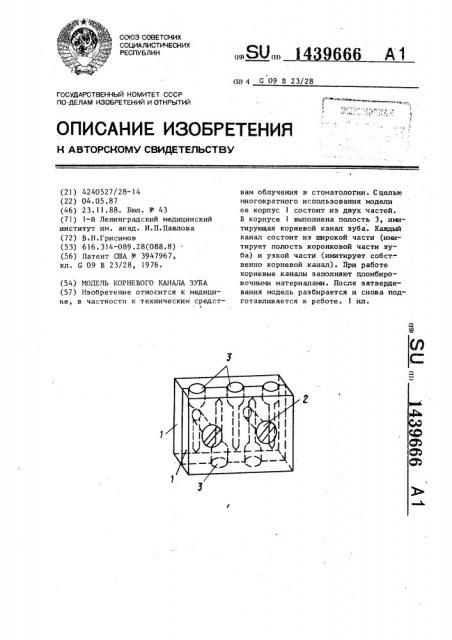

На чертеже показана предлагаемая модель.

Прозрачный корпус 1 модели из органического стекла состоит иэ двух частей, соединенных в одной плоскости двумя металлическими винтами 2.

В корпусе выполнена полость 3, имитирующая корневой канал, Каждый канал состоит из широкой части, которая открывается наружу и имитирует полость коронковой части зуба, и узкой части, имитирующей собственно корневой канал. Каналы расположены в шахматном порядке: два против трех, чем достигается уменьшение расстояния между каналами и крепежными винтами. Это необходимо для более плотного соприкосновения пластин (частей) модели, что исключает выход пломбировочного материала из каналов я щель между частями.

Работа заключается в пломбирова" нии корневых каналов модели различны-, ми пломбировочными материалами и ин" струментами. После затвердевания материала модель можно снова подготовить к работе: вывинтить крепежные винты, разъединить пластины, извлечь пломбировочный материал, промыть пластины и снова нх соединить. Для облегчения удаления пломбировочного материала можно подержать пластины (части) в горячей воде при 90-100 C в течение 3-5 мин.

15 Преимуществами предлагаемого устройства являются возможность многоразового использования, что особенно ценно. для любого учебного пособия, а также простота изготовления.

Формула изобретения

Модель корневого канала зуба, содержащая прозрачный корпус, в кото25 ром выполнена полость, имитирующая корневой канал, о т л и ч а ю щ а яс я тем, что, с целью многократного использования модели, корпус выполнен составным.
