Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А2

Щ11 4 G 09 G 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОтнРыт1Ф (61) 1300540 (21) 4214900/24-24 (22) 23.03. 87 (46) 23, 11. 88, Бюл. У 43 (72) А.Н.Романов (53) 681.325(088.8) (56) Авторское свидетельство СССР

У 1300540, кл. G 09 G 1/00, 1985. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ВЫЗОВОМ ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может использоваться при взаимодейст" вии оператора с вычислительной систе" мой. Целью изобретения является повышение, степени защиты информации от несанкционированного доступа. Устрой1

còÂ0 сОдержит форели, Онат -:.Ль 1 ОДинь

HbIK импульсов, выпол:ненный H Вице триггера 2, злемен а И " и генератора 4 имплтльсов,. л,- т. тгтт,1 1-.„И, злг-.

МЕНТЫ тИ 6-8, дв:. --1--. "-. ТОт ",, -,-:Ылопт-;Е-;-:

НЫй На ЗЛЕМЕНта1; "тт 0-12,. ТрИГГЕра:. :

13-! 5 N,ãfiiôôeðеньтнру1зшт1:: 9ffe;.fe,-ттах

-670

16-18, элементы И 19, триггер 20, блоки 21,22 памяти, счетчик 23, реГистр 24, элементы 25,26 задержки, элементы ИЛИ 27-31, регистры 43,44, трчггер 45, блок 46 памяти, элементы 1 47-49, дешифратор 50 и элементы

51,52 задержки. 2 ил, Изобпе ение Отнз .НТО1-...„к :авто;1ати-ке и выч1...слительной технике, может быть использовано при построении ди

ЛОГОВых . стоо1 сть взги1л: цейсf :=:ия о .. .

РатОРОВ С ВЫЧИСЛИтг11:,;."ЯЛ "ЛОТ Е1чо-:

ЯВЛЯЕТСЯ У СОВЕРШ"..НС ТВО Ва!- :,Е, тЛ О >т;—

1 ЕЬ- ИЯ цепью нз абь = н..11 1.-;- (-я но 01

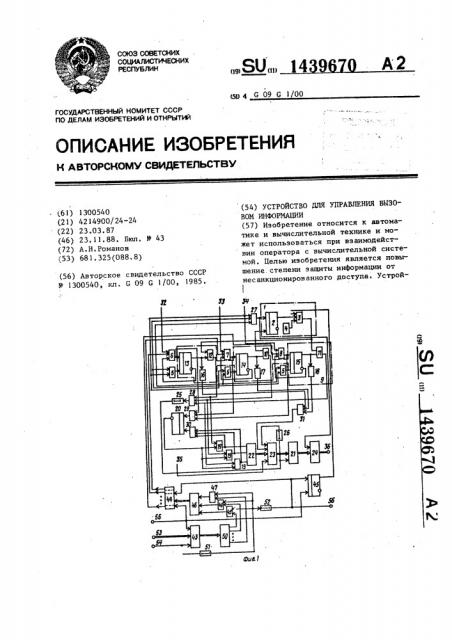

ШЕНИЕ СТ.- .ПЕНИ Зааитш ".*.-1нфОР iG! Y -1И О несанкционтлрованного 001" .:," !.Ià., На фИГ. 1 ттрЕдСтаВЛЕНВ бпох-СХЕМа

11редлагаемога стройства," на фиг.2 фОрмирОьатеп>1 с;1Гнат1ОВ Вызова и с1 ... налов возврата, Ут т -;Ойстно:"ОД - j»: .òiò фрР D .тт" 1)ЯТЕП :

1 Qд1 ттQтц(Ь, > Ит 11т Х11"-ГС() В,, - ib ПОЛ 1 Р Н1": 1й

Г с НЕт-,. g (- . /: rf

5 зле1: ef:ты И 6 " - ° д:. .ш- . L, - - ор триг герах 13 5 1л,: —:;1лсг11:.=-- енцир"гю11т ": элеме:нтах 16 -- 8, зл:,:; —:,ь; . 9,триггер 20, блоки 21 и 22 11а1ляти, ъ Ч г счетч11к 3, par 0 i I1 г .-; „злемен 1 ь1 . з

H 26 задержки, эпе1 енты И1И 27-31 входы 1 "3-! котяc;.н J. -ia вона: Вхо командь:. ь ..>В ать,,,1: . „; . " Оо,. ствуюз:,;.=" -=ад111лс ю. 11;. у,--.:.:.-..: .,8, у -:...

39,. Рпгч ;,, 57; кт:: т " ; .1 . .ii.":н ! выхОц, 48. - регистoi -< ):. ..: 0

l т45, байк !6 памя: - - . - .. 1 ,цешифрато1: держки, инфог1мац1лонный 5.:,- ..инхг:От-. -зтлру1ош1лй 54. тл у т 1:„р-,,0,111 .;- :., -;. в "r г

Bblxop 56 пр " H .v

Ч11С11 В; ОВ; .":::, . . - -. 0: IP„=,,Е т1Я e!

К0;.1Mfe - 50M предмет. ых зб. ;-=" c78É, которым вызываются сп ав:.11. н-.; зкра: дисплея рабочих мес 1 От.=рата; JB

СПРаВКИ ПО СООТВC;:C..;,тши -., ттым облас гям зап" .-:, :: —.:-. -амяти (цепи записи и установки всех элементов устройства в исходное сос1-ояние на чертеже не показаны) по со.-. ::e;cтВующим адресам. Эти адреса фт1кс11руются в ячейках памяти блока.

2"... который Выполнен в виде блока, - -О, ттной ПаМЯТИ, Устройство работает следующим обт аз Ом .

В случае необходимости вызова какой--либо справки на экран дисплея рабочего места оператор на пульте управления нажимает клавишу 37 ° При

-:.том упор 39 замыкает цепь протекания тока бокинг-генератора 41 и на выходе 42 формирователя сигналов вы.ОВ = появляется импульс запроса.

Предположим, что в этом случае

-.ðàáàòûâàåò формирователь сигналов

Вызова и сигнал появился на входе 32.

Импульс с выхода 32 поступает через соответствующие элементы ИЛИ 5 на нулевые входы триггеров 14 и 15 дешифратора 9, сбрасывая (ипи подтверждая) их в нулевое состояние, а также через элемент ИЛИ 27 на единичный вход ....::;=.ãгера 2 формирователя 1, устанавливая его в единичное состояние, кро;:е того, терез элемент И 6, открытый го Входу высоким потенциалом с нулевого выхода триггера 13 дешифратора на единичный вход триггера 13 и рез элемент ИЛИ 29 на нулевой вход 1риггера 20, устанавливая его нулеВ е состояние.

В результате воздействия входного с. :íàëà триггер 2 устанавливается в

;;;..:::Иичное состояние и высоким потен1иалом с единичного выхода открываетэлемент И 3, к входу которого подключен генератор 4.

Первый же импульс генератора прочерез элемент И 3 и поступает

14396 па входы всех элементов И 10 — 12.

Однако открыт только один элемент

И 12 высоким потенциалом триггера

13, установленного в единичное сос5 тояние сигналом вызова справки. Кроме того, при формировании высокого потенциала на выходе триггера 13 на выходе дифференцирующего элемента

16 формируется импульс сброса счет- 10 чика 23, поступающий на его сбросовый вход через элемент ИЛИ 31, С выхода элемента И 12 импульс поступает на вход соответствующего элемента И 19, открытого по входу вы- 15 соким потенциалом с нулевого выхода триггера 20, и через элемент ИЛИ 28 на вход элемента 25 задержки.

С выхода элемента И 19 импульс поступает на вход считывания соответ- 20 ствующей фиксированной ячейки памяти блока 22, где хранится адрес запрашиваемой справки, и через элемент

ИЛИ 30 на единичный вход триггера 20, устанавливая его в единичное состояние и снимая тем самым разрешающий потенциал с потенциального входа элемента И 19.

Содержимое фиксированной ячейки памяти блока 22 считывается параллельным кодом в счетчик 23, который определяет адрес нахождения справки в блоке 21 памяти. К этому моменту времени выходной импульс элемента

ИЛИ 28, задержанный элементом 25 за- З5 держки, поступает на вход считывания блока 21 памяти и содержимое соответствующей справки через регистр 24 выдается на выход 36 устройства.

Если справка состоит не из одной 40 страницы, а более, то оператору достаточно нажать ту же клавишу 37 еще раз. Перед этим в счетчик 23 по счетному входу заносится единица в виде импульса с выхода второго элемента 45

26 задержки, задержанного на время считывания области памяти, в которой хранилась первая справка. Последующее нажатие той же клавиши 37 вновь вызывает появление на входе 32 сиг- 50 налов запроса.

Однако теперь цель прохождения этого сигнала через элемент И 6 блокируемая низким потенциалом с нулевого выхода триггера 13, который находится в единичном состоянии, Остается открытой цепь через элемент ИЛИ

27 и сигнал запроса через элемент

ИЛИ 27 вновь поступает на единичный вход триггера 2, который открывает элемент И 3, сбрасывая триггер 2 в нулевое состояние, и проходит через элемент И 12 на вход ""îîòâåòñòâóþùåro элемента И 19. Вместе с тем все элементы И 19 закрыты, так как они блокированы низким потенциалом с нулевого выхода триггера 20, находящегося в единичном состоянии.

Открытой остается цепь с выхода элемента И 12 через элемент ИЛИ 28 и элемент 25 задержки, по которой импульс запроса поступает на вход считывания блока 21 памяти, на адресном входе которого счетчик 23 формирует адрес следующей справки из данной предметной области.

В случае необходимости возврата к предыдущим страницам оператор нажимает клавишу 37 и импульсом, поступающим с входа 35 на реверсивный вход счетчика 23, в последнем формируется адрес страницы, к которой необходимо осуществить возврат.

Если же оператору понадобится справка из другой предметной области, то он нажимает клавишу 37 и соответствующий формирователь сигнала запроса (например, на входе 33) формирует импульс, который через элемент ИЛИ

27 устанавливает триггер 2 в едпничное состояние, открывающее элемент

И 3. Первый же импульс генератора 4, пройдя элемент И 3, поступает на элемент И 10, который к этому моменту открыт высоким потенциалом триггера

14, поскольку импульс запроса через элемент И 17 устанавливает его в единичное состояние. Кроме того, импульс запроса с выхода элемента И 7 через элемент ИЛИ 29 сразу сбрасывает триггер 20 в исходное состояние, а с вхо- да 32 через соответствующие элементы

ИЛИ 5 также сбрасывает триггеры 13 и

15 в исходное состояние.

В результате этого импульс с выхода элемента И 10 проходит через соответствующий элемент И 19 на вход соответствующей ячейки памяти блока 22, где хранится адрес запрашиваемой справки, и процесс ее выдачи из блока 21 повторяется указанным образом.

Перед началом работы цепь прохождения импульсов через элемент И 3 блокируется низким потенциалом с единичного выхода триггера 45, а цепи

1439670 прохождения импульсов через элементы

И 6 — 8 первый группы — низкими потенциалами с единичных выходов триггеров соответствующих разрядов ре5 гис тра - 4, В связи с этим при нажатии на клавиши нет вызова справок с соответствующих предметных областей, ибо для их получения оператор-пользователь сначала на пульте управления 10 дисплеем должен набрать код своего пароля (фиг.2), который с информационнога входа 53 поступает на информационные входы регистра 43, После выбора кода пароля оператор- 15 пользователь нажимает клавишу "IIaроль", которая связана с формирователем сигнала пароля (фиг.2), и с выхода 42 сигнал поступает на вход

54 устройства, а оттуда на синхрони- gp зирующий вход регистра 43.

После набора код" пароля операторпальзонатель нажимает клавишу Пароль", которая связана с формирователем сигнала пароля (фиг.2), и с выхо- 25 да 42 сигнал поступает на вход 54 устройства, а оттуда на синхранизирующий вход регистра 43. В результате этого н регистре 43 фиксируется код пароля пользователя, Этот код 30 расшифронынается дешифратаром 50 и последний высоким потенциалом на одном из своих выходов открывает один из элементов И 47-49„ на другой вход которых поступает синхронизирующий импульс с входа 54, задержанный элементом 51 на время срабатывания регистра 43 и дешифратора 50.

Синхронизирующий импульс поступает на вход считывания соответствующей фиксированной ячейки памяти блока 46, где записана кодовое слово разрешения доступа, значение каждого из разрядов которого соответствует разрешению или запрету на доступ к соответствующей предметной области.

Считанное кодовое слово разрешения доступа поступает на информационные входь1 регистра 44 и с помощью синхронизирующего импульса с выхода 50 элемента 52 задержки, задерживающего ега на нремя считывания кода из блока 46, поступающего на синхронизирующий вход регистра 44, заносится в регистр 44, 55

Высокие потенциалы с единичных выходов триггерон регистра 44, н которых хранятся чедииицы кода слова разграничения доступа, открывают соответствующие элементы И 6-8, а низкие потенциалы с единичных выходов триггеров регистра 44, где хранятся

"нули" кодового слова разграничения доступа, блокируют соответствующие элементы И 6-8.

Кроме того, синхронизирующий импульс с выхода элемента 52 поступает на единичный вход триггера 45, который, переходя в единичное состояние, своим высоким потенциалом открывает элемент И 3 формирователя 1 одиночных импульсов, а на выход 56 устройства поступает в качестве сигнала готовности устройства к работе, который отображается в виде звездочки в правом верхнем углу экрана (фиг ° 2).

Теперь устройство работает указанным образом обеспечивая доступ оператора-пользователя только к тем предметным областям, к которым разрешает обращаться кодовое слово защиты информации, Попытки получить данные из других предметных областей блокируются для данного пользователя, ибо цепи обращения к ним через соответствующие элементы И 6-8 запираются низкими потенциалами с единичных выходов триггеров регистра 44, состояние которых определяется кодовым словом защиты.

Заканчивая работу, оператор-поль— зователь нажимает клавишу "Конец работы (фиг.2), сигнал с выхода формирователя сигнала которой поступает на установочный вход 55 устройства, откуда он подается на нулевые входы регистров 43 и 44 и триггера 45, устанавливая их в нулевое состояние и блокируя тем самым нсе цепи обращения к памяти.

Формула изобретения

Устройство для управления вызовом информации по авт. св. М 1300540, о т л и ч а ю щ е е с я тем, чта, с целью повышения степени защиты информации от несанкционированного доступа, в него введены второй и третий регистры, второй дешифратор, третий и четвертый элементы задержки, третья группа элементов И, третий блок памяти и второй триггер, единичньй выход которого подключен к третьему входу формирователя единичных импульсов, информационный вход второго ре7 14 гистра является информационным входом устройства, синхронизирующий вход второго регистра и вход третьего элемента задержки соединены с синхронизирующим входом устройства, установочные входы второго и третьего регистров и нулевой вход второго триггера соединены с установочным входом устройства, вход второго дешифратора соединен с выходом второго регистра, а выходы второго дешифратора соеф4нены с первыми входами элементов И третьей группы соответственно, вторые входы элементов И третьей группы соединены с выходом третьего

39670 8 элемента задержки, входы считывания третьего блока памяти соединены с выходами элементов И третьей группы

5 соответственно, вход четвертого эле" мента задержки подключен к выходу третьего элемента задержки, а выход соединен с единичным входом второго триггера, с синхрониэирующим входом третьего регистра и с выходом признака готовности устройства, информаци" онный вход третьего регистра соединен с выходом третьего блока памяти, выходы разрядов третьего регистра подключены к третьим входам соответствующих элементов И первой группы. ощойлж раКогпо
