Способ преобразования постоянного напряжения для аппаратуры многоканальной телефонной связи

Способ преобразования постоянного напряжения для аппаратуры многоканальной телефонной связи

Иллюстрации

Показать все

Реферат

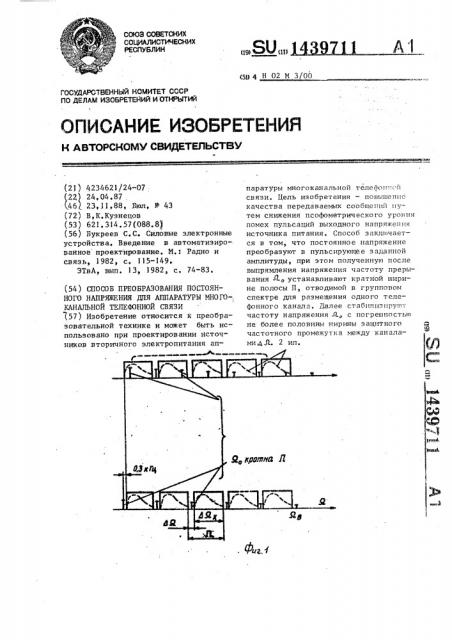

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПЮЛИН (19) (11) (59 4 Н 02 M 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 4234621/24«07

22) 24, 04, 87

46(23,11.88, Бюл, Р 43 (72) В,К.Кузнецов (53) 621.3!4.57(088.8) (56) Букреев С.С. Силовые электронные устройства. Введение в автоматизированное проектирование, М.: Радио и связь, 1982, с. 115-149, ЭТвА, вып. 13, 1982, с. 74-83. (54} СПОСОБ ПРЕОБРАЗОВАНИЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ ДЛЯ АППАРАТУРЫ МНОГО-, КАНАЛЬНОЙ ТЕЛЕФОННОЙ СВЯЗИ (57) Изобретение относится к преобразовательной технике и может быть использовано при проектировании источников вторичного электропитания аппаратуры многоканальной телефон,ой связи. Цель изобретения — повышение качеств а передав аемых со о бще нпй и утем снижения псофометрического уровня помех пульсаций выходного напряжения источника питания. Способ заключается в том, что постоянное напряжение преобразуют в пульсирующее заданной амплитуды, при этом полученную после выпрямления напряжения частоту прерывания (1- устанавливают кратной ширине полосы П, отводимой в групповом спектре для размещения одного теле— фонного канала. Далее стабнппз пру n T частоту напряжения Я., с погрешностью не более половины ширины защитного частотного промежутка между каналами, Л. 2 ил.

1439711

Изобретение относится к преобразовательной технике и может быть использовано при проектировании источников вторичного электропитания an5 паратуры многоканальной телефонной связи.

Цель изобретения — повышение к ачества передаваемых сообшений путем снижения псофометрического уровня помех от пульсаций выходного напряжения источника питания.

На фиг. 1 изображена .амплитудночастотная характеристика псофометрического фильтра (чувствительности. 15 человеческого уха) на фоне спектров тональных частот индивидуальных телефонных каналов в групповом многоканальном сообщении, сформированном

s аaпnпnаaр аaтуре уплотнения, на фиг. 2 — 20 функциональная схема устройства, реализующего способ.

Частотный спектр низкочастотного многоканального сигнала (фиг. 1) разделен на каналы по числу сообщений, 25

На каждый из каналов тональных частот, подаваемых к индивидуальному абоненту, отводится полоса частот. шириной6Д.„ (например, 4Я „=3,1 кГц), а между каждой пврой соседних-кана- 30 лав имеется защитный частотный промежуток величиной йЛ.(например,4Я =

*0,9 кГц), образуемый с помощью полосовых канальных фильтров в процессе формирования многоканального сигнала в аппаратуре уплотнения и в процессе выделения отдельных каналов (после приема на высокой частоте и детектирования).

Согласно предлагаемому способу производят последовательно следующие операции над электрическими сигналами.

Исходное постоянное напряжение или „ постоянное напряжение, полученное после выпрямления сеreвоrо переменного напряжения, преобразуют в промежуточное пульсирующее (переменное} заданной амплитуды, при этом частоту прерывания Л. устанавливают кратной ширине

50 полосы (П), отводимой в групповом спектре для размещения одного телефонного канала, т.е. Л. чп П, где П=йЯ.+

+Ь,1!.; ш=1,2,3,..., и стабилизируют частоту преобразования Л с погрешностью не более половины ширины защитного частотного промежутка между каналами.

Полученное пульсирующее (переменное ) напряжение выпрямляют, Выпрямленное напряжение сглаживают путем фильтрации.

Полученное сглаженное постоянное напряжение используют для питания аппаратуры многоканальной телефонной связи, например подают его на высоко— вольтные электроды ламп бегущей волны, используемых в усилителях мощности сигнала СВЧ в оконечных каскадах передатчиков радиорелейных линий свя- зи.

Полученное путем преобразования согласно перечисленным операциям постоянное напряжение обладает спектром пульсаций, дискретные компоненты которого расположены в защитных частотных промежутках между каналами.и по— этому не влияющими на псофометрическое качество (уровень помех} низкочастотного информационного сигнала, обработанного в аппаратуре многоканальной связи. На частотах 300 и

3400 Гц, являющихся граничными в от— водимой для одного телефонного канала полосе тональных частот (фиг. 1) чувствительность уха в 10 раз ниже, чем на средних частотах канала (800!

000 Гц).С учетом дополнительного затухания (более 20 дБ), вносимого в зоне защитных частотных промежутков канальными разделительными фильтрами, включаемыми в линию индивидуального абонента, уровень помехи в канале от пульсации источников питания снижается более чем в 1000 раз.

Устройство для осуществления предлагаемого способа (фиг. 2) содержит последовательно соединенные сетевой выпрямитель I, преобразователь 2 (инвертор) усилитель 3 мощности, трансформатор 4 (или пьезотрансформатор), выпрямитель 5 и фильтр 6, при этом управляющий вход преобразователя 2 подключен к выходу стабилизированного кварцевым резонатором задающего генератора 7, работающего на частоте

Л. =ш П=ш ° (аЯ.к+лЯ.).

Допустимая погрешность стабилизации частоты задающего генератора 7 определяется из условия (— ), ((— --), д р 6Л/?

Л эояi лб где Л вЂ” верхняя частота многоканального с< общения.

Составитель И.Войтович

Редактор Л,Гратилло Техред А.Кравчук Корректор Н.Король

Заказ 6087/54 Тираж 666 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, -35 Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

14397

Например, верхняя частота многоканального сообщения, сформированного из 300 индивидуальных телефонных каналов, равняется 1300 кГц. Допу5 стимая нестабильность частоты задающего генератора составит при этом ъ 0,03, Такая величина легко реализуется технически применением кварцевых резонаторов, 10

Использование предлагаемого способа обеспечивает уменьшение псофо— метрического уровня помехи на 30 дБ (1000 раз), что эквивалентно при прочих равных условиях снижению в 30 1Б раз требований, предъявляемых к источнику питания на допустимый коэффициент пульсации выходного напряжения по сравнению с известными источниками питания, что ведет к повыше- р0 нию качества передаваемых сообщений.

Формула изобретения

Способ преобразования постоянного. напряжения для аппаратуры многока11 4 нальной телефонной связи, каждый кянал которой занимает в групповом частотном спектре полосу частот определенной ширины, включая защитный частотный промежуток между соседними каналами, заключающийся в том, что исходное постоянное напряжение преобразуют в промежуточное пульсирующее напряжение заданной амплитуды, а затем его выпрямляют, сглаживают и используют в качестве напряжения питания аппаратуры, о т л и ч а ю щ и i1c я тем, что, с целью повышения качества передаваемых сообщений путем снижения псофометрического уровня помех от пульсаций выходного напряжения источника питания, частоту указанного пульсирующего напряжения выбирают кратной ширине полосы одного канала и стабилизируют эту частоту с абсолютной погрешностью не более половины ширины защитного частотного промежутка.
