Реферат



Изобре-гение относится к ювелирной промьппленности и позволяет улучшить эксплуатационные свойства замков для серег. Замок дополнительно содержит флажок и втулку швензы. При этом флажок соединен с хвостовиком посредством шарнира. Втулка охватывает хвостовик, который смонтирован с возможностью продольного перемещения во втулке и поворота вокруг ее продольной оси. Крючок жестко закреплен на втулке. 3 ил.

СОЮЗ СОВЕТСНИХ

С(3ЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 А 44 С 7/00

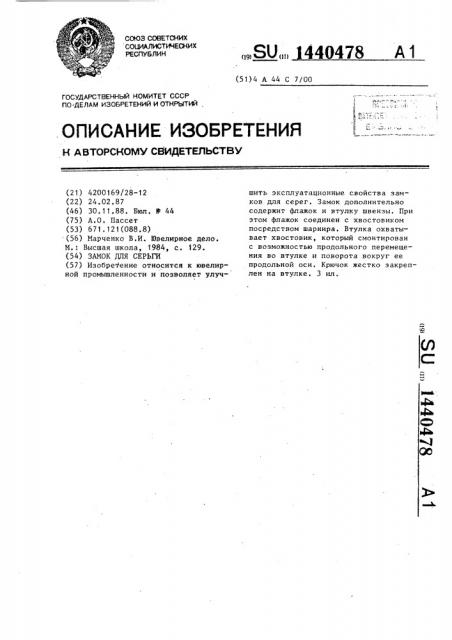

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4200169/28-12 (22) 24.02.87 (46) 30.11.88. Бюл, В 44 (75) А.О, Пассет (53) 671.121(088.8) (56) Марченко В,И. Ювелирное дело.

M.: Высшая школа, 1984, с. 129. (54) ЗАМОК ДДЯ СЕРЬГИ (57) Изобретение относится к ювелирной промьппленности и позволяет улуч„„SU„„440478 А 1 шить эксплуатационные свойства замков для серег. Замок дополнительно содержит флажок и втулку швензы. При этом флажок соединен с хвостовиком посредством шарнира. Втулка охватывает хвостовик, который смонтирован с возможностью продольного перемещения во втулке и поворота вокруг ее продольной оси. Крючок жестко закреплен на втулке. 3 ил.

1440478

Изобретение относится к ювелирному производству, а именно к конструкции замков для серег.

Целью изобретения является повы5 шение эксплуатационных свойств замка за счет обеспечения надежности фиксации серьги и исключения элементов упругости.

На фиг. 1 изображен замок, вид сбоку"; на фиг. 2 — то же, вид с торца на фиг. 3 — разрез А-А на фиг.2.

Замбк для серьги состоит из крючка 1, установленного на втулке 2, охватывающей хвостовик 3, флажка 4 и шарнира 5. Хвостовик 3 с замковым отверстием и флажком 4 образует швензу. Крючок 1 соединен с втулкой 2 пайкой, сквозь которую проходит хвостовик 3 швензы, причем втулка 2 20 и хвостовик 3 имеют посадку с зазором, благодаря которому хвостовик

3 может совершать относительно втул" ки 2 вращательное и ограниченное поступательное движения. Хвостовик . 3 швензы соединен с флажком 4 посредством шарнира 5 и может совершать ограниченное вращательное движение вокруг его оси. Геометрические размеры флажка и шарнира подбираются таким образом, чтобы обеспечить возможность вдвигания шарнирного узла во втулку, когда оси хвостовика 3 и флажка 4 образуют прямую линию.

Для закрывания замка необходимо вставить крючок 1 в отверстие мочки уха с наружной стороны, развернуть хвостовик 3 швензы до совпадения свободного конца крючка 1 с осью замкового отверстия в хвостовике 3 швензы, вывести флажок 4 швензы из

40 втулки 2 так, чтобы конец крючка 1 попал в замковое отверстие хвостовика швензы, а шарнирный узел 5 оказался вне втулки 2, затем повернуть флажок 4 вместе с верхушкой серьги на 90 вниз, в этом положении флажок

4 препятствует обратному движению хвостовика 3 швензы относительно втулки 2 и крючка 1. Открывание зам" ка осуществляется в. обратном порядке.

Отсутствие элементов упругости делает замок более долговечным и надежным. Открывание замка обеспечивается сложным трехступенчатым движением, которое полностью исключает возможность самопроизвольного раскрытия замка.

Конструкция замка делает его более универсальным и может использоваться как для массивных, так и для самых легких изделий. Все это улучшает эксплуатационные свойства изделия.

Формула и з о б р е т е н и я

Замок для серьги, содержащий крю-. чок и швензу с хвостовиком и замковым отверстием для крючка, о т л ич а ю шийся тем, что, с целью повышения эксплуатационных свойств, швенза дополнительно снабжена флажком и втулкой, охватывающеи ее хвос-, товик, нри этом последний соединен с флажком посредством шарнира, крючок жестко установлен на втулке, а хвостовик смонтирован во втулке с возможностью продольного перемещения и поворота вокруг продольной.оси втулки.

I440478

Д -4
