Устройство для дешламации пульп магнетитовых железных руд

Устройство для дешламации пульп магнетитовых железных руд

Иллюстрации

Показать все

Реферат



Изобретение относится к обогащению полезных ископаемых. Цель изобретения - повышение эффективности обеспшампивания. Устройство состоит из ванны I, сетчатого барабана (Б) 3 с внутренней и наружной спиралями (С) 6,5, магнитной системой (МС) 7, охватьзвающей Б 3. Верхние кромки МС 7 расположены ниже уровня верхних кроы . мок ванны 1. Часть Б 3 со стороны разгрузки выполнена сплошной. В процессе работы пульпа поступает в ванну 1 через загрузочное приспособление . Магнетит флокулируется, осаждается в ванну 1 и собирается в промывочных камерах 8. В последних магнетит отмывается от шламов и поддерживается в псевдооясиженном состоянии водой из брызгальной системы 9. Пески разгружаются через сифонное приспособление 10. Шламы поднимаются до уровня слива в зазоры между лопастями С 5 внутренней плоскостью МС 7 и сеткой Б 3. Магнитные частицы притягиваются к поверхности МС 7 и лопастями С 5 перемещаются к сливному желобу тонких классов. Немагнитная часть шламов под действием избыточного давления верхнего уровня просачивается через сетку Б 3 во внутреннюю полость Б 3 и перемещается в сливные желоба, Осевщая часть шламов С 6 выгружается вместе с основным потоком пшамов. 2 ил. о СП 4 4SII

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1440544 А 1 (51)4 В 03 В 5/62

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ (54) УСТРОЙСТВО ДЛЯ ДЕШЛА)АКЦИИ ПУЛЬП

МАГНЕТИТОВЬИ ЖЕЛЕЗНЫХ РУД (57) Изобретение относится к обогащению полезных ископаемых. Цель изобретения — повышение эффективности обесшнамливания. Устройство состоит из ванны 1, сетчатого барабана (Б) 3 с внутренней и наружной спиралями (С)

6,5, магнитной системой (МС) 7, охватывакнцей Б 3. Верхние кромки МС 7 расположены ниже уровня верхних кро À

ГОСУДАРСТ8ЕННЦЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 4 190354/22-03

l(22) 03.02.87 (46) 30.11.88. Бюл. К 44 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов "Механобрчермет" (72) А.И.Клочко (53) 622.753(OSS.8) (56) Авторское свидетельство СССР

У 732008, кл. В 03 В 5/56, !978.

Авторское свидетельство СССР

Ф 529846, кл. В 03 В 5/56, 1973 ° мок ванны 1. Часть Б 3 со стороны разгрузки выполнена сплошной. В процессе работы пульпа поступает в ванну 1 через загрузочное приспособление. Магнетит флокулируется, осаждается в ванну 1 и собирается в промывочных камерах 8. В последних магнетит отмывается от шламов н поддерживается в псевдоожкженном состоянии водой из брыэгальной системы 9. Пески разгружаются через сифонное приспособление 10. Шламы поднимаются до уровня слива в зазоры между лопастями С 5 внутренней плоскостью МС 7 и сеткой Б 3. Магнитные частицы притягиваются к поверхности МС 7 и лопастями С 5 перемещаются к слнвному желобу тонких классов. Немагнитная часть шламов под действием избыточного давления верхнего уровня просачивается через сетку Б 3 во внутреннюю полость Б 3 и перемещается в слнвные желоба. Осевшая часть шламов

С 6 выгружается вместе с основным потоком пламов, 2 ил.

1440544

Изобретение относится к обогащению полезных ископаемых и может быть использовано на обогатительных фабриках.

Цель изобретения — повышение эффективности обесшламливания.

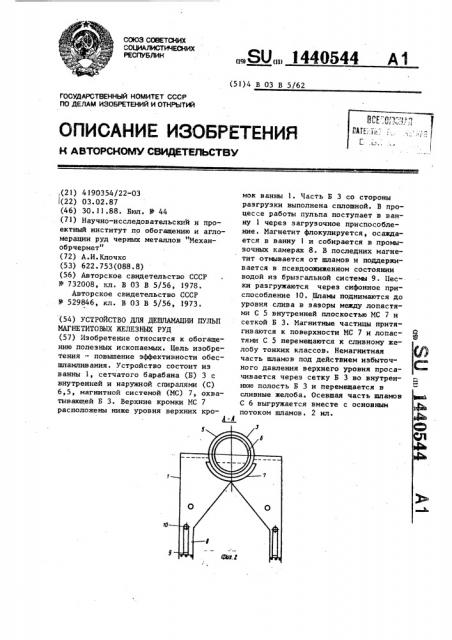

На фиг.1 изображено устройство для дешламации магнетитовых железных руд, общий вид; на фиг,2 — разрез

А-А на фиг.l.

Устройство для магнитной дешлама1ии магнетитовых железных руд состоит из ванны 1, загрузочного приспособления 2, сетчатого барабана 3, Часть 4 барабана со стороны разгрузки выполнена сплошной. На поверхности барабана 3 вдоль его длины расположена,лопастная спираль 5. Внутри барабана расположена лопастная спираль 6. Устройство содержит магнитную систему 7, охватывающую барабан таким образом, что верхние кромки ее расположены ниже уровня ванны l. Устройство содержит промывочные камеры

8, брыэгальную систему 9, сифонное приспособление 10, регулирующее приспособление 11 разгрузки сифонов, сливные желоба 12, сливной желоб 13 тонких магнетитовых классов, привод

14 и брызгальную систему 15, расположенную над барабаном.

Устройство работает следующим образом.

Пульпа поступает в ванну 1 через загрузочное устройство 2, где предварительно намагничивается. Магнетит

Апокулируется, осаждается в ванне 1 и по наклонным плоскостям днища собирается в пром»вочных камерах 8, где отмывается от шламов и поддерживается в псевдоожиженном состоянии водой, подаваемой через брызгальиую систему

9. Пески дешламатора разгружаются через сифонное приспособление 10; уровень псевдоожиженного слоя в камерах подцерживается регулирующим устройством 11 разгрузки сифонов.

Шламы восходящим потоком поднимаются до уровня слива в зазоры между лопастями спирали 5, внутренней

5 плоскостью магнитной системы 7 и сеткой барабана 3.

За счет гидравлического сопротивления сетки барабана 3 заполняет объем между барабаном 3, магнитной системой 7 и лопастями спирали 5.

Магнитные частицы притягиваются к поверхности магнитов и при вращении барабана 3 лопастями спирали 5 перемещаются к спивному желобу 13 тонких магнетитовых классов, через который удаляются из устройства.

Немагнитная часть шламов под действием избыточного давления верхнего уровня пульпы просачивается через сетку во внутреннюю часть барабанов, откуда самотеком перемещается в разгрузочный конец и через сплошную часть 4 барабана разгружается в сливной желоб 12.

Осевшая часть шламов внутренней спиралью 6 выгружается вместе с основным потоком шламов. Сетка барабана промывается брызгальной системой

15 с внешней стороны, Формула и з о б р е т е н и я

Устройство для дешламации пульп магнетитовых железных руд, включающее ванну, загрузочное приспособление, сетчатый барабан с внутренней лопастной спиралью и сливные желоба, о т л и ч а ю щ е е с я тем,.что, с целью повышения эффективности обесшламливания, оно снабжено магнитной системой охватывающей барабан, верхние кромки которой расположены ниже уровня верхних кромок ванны, и внешней лопастной спиралью, при этом часть барабана со стороны разгрузки выполнена сплошной.
