Вибрационная машина

Вибрационная машина

Иллюстрации

Показать все

Реферат



Изобретение относится к вибрационной технике и может быть использовано в различных отраслях промышленности В виброконвейерах, вибропитателях , виброгрохотах и других уст-, ройствах. Целью изобретения является повьппение зффективности работы путем автоматического регулирования положения рабочего органа в процессе работы и повышение надежности. Во избежание деформации материала ,переме1цазощег.ося по рабочему органу 1, машина снабжена системой 13 слежения, обеспечивающей аэтоматическое регулирование угла наклона рабочего органа 1, определяемого массой материала; 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК. Я0„„1440558 ц11 с1 В 06 В 1/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 4250634/24-28 (22) 27.05.87 (46) 30.11.88. Бюл. У 44 (7!) Харьковский инженерно-строительный институт (72) Н.Г.Емельяненко, В.В.Кузнецов и В.А.Токарев (53) 534.232(088.8) (56) Авторское свидетельство СССР

У 648285, кл. В 06 В 1/i6, i977 °

Авторское свидетельство СССР

0 969329, кл. В 06 В 1/18, 1981. (54) ВИБРАЦИОННАЯ МАШИНА (57) Изобретение относится к вибрацнонной технике и может быть использовано в различных отраслях промьппленности в виброконвейерах, вибропитателях, виброгрохотах и других устройствах. Целью изобретения является повышение эффективности работы путем автоматического регулирования положения рабочего органа в процессе работы и повышение надежности. Во избежание деформации материала, перемещающегося по рабочему органу l машина снабжена системой 13 слежения, обеспечивающей автоматическое регулирование угла наклона рабочего органа 1, определяемого массой материала, 1 s.n. ф-лы, 1 ил.

1440558 формула изобретения

1Вибрационная машина, содержащая рабочий орган, гидроцилиндры, размещенные в них поршни, связывающие их с рабочим органом штоки, расположенные в бесштоковых полостях эластичные камеры, источник сжатого воздуха и трубопровод, о т л и ч а ю щ а я— с я тем, что, с целью повышения эффективности работы, она снабжена системой слежения, состоящей из последовательно соединенных конвейера, реверсивного пускателя и привода, и связанным с ней гидронасосом, соединен. щм с бесштоковыми полостями гидроцилиндров.

2.Машина по п.1, о т л и ч а ю— щ а я с я тем, что, с целью повышения надежности, рабочий орган связан со штоками гидроцилиндров шарнирами.

Составитель В,Горшков

Техред Л.Сердюкова lорректор M.Ïoæo

Редактор А.Долинич

Тираж 443

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6125/10

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к вибрационной технике и может быть использовано в различных: отраслях промышленности в виброконвейерах, вибропитателях„ виброгрохотах и других устройствах.

Цель изобретения — повышение эффективности путем автоматического регулирования положения рабочего oprara в процессе работы и повышение надежности путем шарнирного соединения штоков гидроцилиндра с рабочим органом.

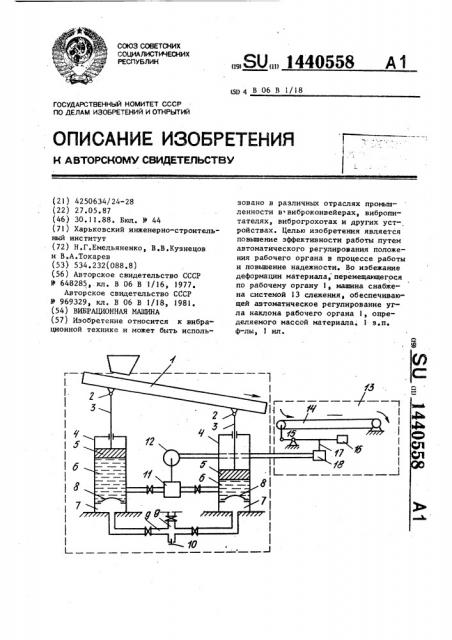

На чертеже изображена вибрационная машина. 15

Вибрационная машина содержит рабочий орган 1, связанный шарнирами 2 ,со штоками 3 гидроцилиндров 4 с поршнями 5. В бесштоковых полостях 6 гидроцилиндров 4 размещены камеры 7 с 20 эластичными элементами 8. Камеры 7 соединены магистралью 9 сжатого газа с устройством 10 для его периодического сброса. Бесштоковые полости 6 соединены между собой через гидрона- 25 сос 11 с реверсивным приводом 12, связанным с системой 13 слежения, состоящей из конвейера 14, соединенного через рычаг 15 с уравновешенным грузом 16, и рычаг 17 управления с 30 реверсивным пускателем 18.

Устройство работает следующим образом.

Бесштоковые полости 6 заполняются жидкостью, устанавливая рабочий орган 35

1 через поршни 5, шток 3 и шарниры 2 в исходное положение. Затем рабочий орган 1 приводится в колебательное движение при пульсирующем воздействии сжатого газа, поступающего в камеры 7, на эластичные элементы 8> жидкость в бесштоковых полостях 6, поршни 5, штоки 3 и шарниры 2. Материал, перемещающийся по рабочему органу 1, попадает на конвейер 14 и при изменении веса материала на конвейере 14 через рычаг 15, рычагом 17 передается воздействие на реверсивный пускатель 18, взаимодействующий с реверсивным приводом 12, включающим гидронасос ll. Если вес материала ув .— личивается, то гидронасос 11 перекачивает жидкость из левого гидроцилиндра в правый, чем уменьшает угол наклона рабочего органа 1. При уменьшении веса материала — наоборот.
