Устройство для гидростатического прессования

Устройство для гидростатического прессования

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано при обработке материалов методом гидростатического прессования . Цель изобретения - снижение себестоимости устройства за счет упрощения конструкции гидроподжима. Осуществляют предварительное поджимание бандажа с целью предварительного уплотнения камеры высокого давления контейнера (К). При подаче в К рабочей жидкости под давлением она проходит по каналам в бандаже в рабочую полость силового цилиндра гидроподжима , осуществляя силовое уплотнение камеры высокого давления К. После того, как давление в К достигнет заданной величины, начинают процесс гидропрессования. Устройство позволя- § ет исключить дополнительный источник давления за счет использования давления жидкости К для дополнительного поджатия. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (l9) (И) (5!) 4 В 21 J 5/04

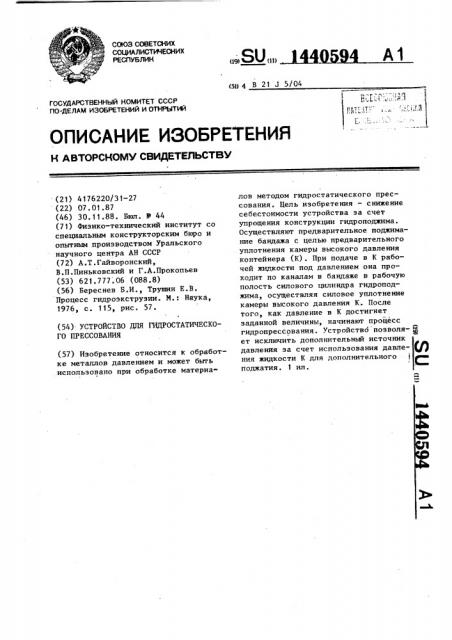

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4176220/31-27 (22) 07.01.87 (46) 30.11.88. Бюл. з* 44 (71) Физико-технический институт со специальным конструкторским бюро и опытным производством Уральского научного центра АН СССР (72) А.Т.Гайворонский, В.П.Пиньковский и Г.А.Прокопьев (53) 621.777;06 (088.8) (56) Береснев Б.И., Трушин Е.В.

Процесс гидроэкструзии. М.: Наука, 1976, с. 115, рис. 57. (54) УСТРОЙСТВО ДЛЯ ГИДРОСТАТИЧЕСКОГО ПРЕССОВАНИЯ (57) Изобретение относится к обработке металлов давлением и может быть использовано при обработке материалов методом гидростатического прессования. Цель изобретения — снижение себестоимости устройства за счет упрощения конструкции гидроподжима.

Осуществляют предварительное поджимание бандажа с целью предварительного уплотнения камеры высокого давления контейнера (К). При подаче в К рабочей жидкости под давлением она проходит по каналам в бандаже в рабочую полость силового цилиндра гидроподжима, осуществляя силовое уплотнение камеры высокого давления К. После того, как давление в К достигнет заданной величины, начинают процесс гидропрессования. Устройство позволяет исключить дополнительный источник давления за счет использования давления жидкости К для дополнительного поджатия. 1 ил.

1440594 жима.

Изобретение относится к обработке металлов давлением, к устройствам для гидростатического прессования.

Целью изобретения является сниже"

5 ние себестоимости устройства за счет упрощения конструкции гидроподжима.

На чертеже показана схема устройства для гидростатического прессования. 1О

Устройство для гидростатического прессования состоит из контейнера с камерой высокого давления 2, матрицы 3, размещенной на выходе иэ камеры высокого давления 2, бандажа 4, 15 выполненного за одно целое с поршнем

5 силового цилиндра б гидроподжима матрицы 3, гидроподвода, выполненного в виде каналов 7, размещенных по периферии бандажа 4, соединяющих ка 20 меру высокого давления 2 с рабочей полостью 8 силового цилиндра 6. На наружной поверхности силового цилиндра 6 выполнена винтовая нарезка для соединения с контейнером 1. Площадь 25 поперечного сечения рабочей полости

8 силового цилиндра 6 выполнена больше площади поперечного сечения каме ры высокого давления 2.

ЗО

Устройство работает следующим об» разом.

Заготовку 9 вставляют в матрицу 3.

Затем гидроподжим вворачивают в контейнер 1 так, чтобы бандаж 4 своей

35 конической поверхностью уплотнил камеру высокого давления 2, и подают рабочую жидкость под давлением. Жидкость поступает из камеры высокого давления 2 по каналам 7 в рабочую 40 .полость 8 силового цилиндра 6. Жидкость высокого давления воздействует на торцовую поверхность бандажа

4, площадь которого больше площади поперечного сечения камеры высокого давления 2, поэтому усилие, возникающее от воздействия жидкости на торцовую площадь бандажа 4 больше, чем усилие, возникающее от воздейст вия жидкости высокого давления в контейнере 1, что обеспечивает допол нительное поджатие бандажа 4 к контейнеру 1. После того, как давление в контейнере 1 достигает заданной величины, начинают процесс гидропрессования.

Изобретение позволяет исключить дополнительный источник давления эа счет использования давления жидкости контейнера для дополнительного поджатия бандажа для обеспечения надеж. ного уплотнения контейнера, что снижает затраты на изготовление устройства на 307, а также позволяет повысить производительность труда за ечет исключения приемов управления дополнительным источником давления на 507..

Формула изобретения

Устройство для гидростатического прессования, содержащее контейнер с камерой высокого давления, матрицу с бандажом, размещенную на выходе иэ камеры высокого давления, гид роподжим матрицы с поршнем и силовым цилиндром, в котором выполнен гидроподвод жидкости в рабочую полость, а на наружной поверхности— винтовые нарезки для соединения с контейнером, при этом площадь поперечного сечения рабочей полости цилиндра выполнена больше площади поперечного сечения камеры высокого давления контейнера, о т л и ч а ю— щ е е с я тем, что, с целью снижения себестоимости устройства эа счет упрощения конструкции гидроподжима, бандаж выполнен за одно целое с поршнем силового цилиндра гидроподжима матрицы, а гидроподвод выполнен в виде каналов, размещенных по периферии бандажа, соединяющих камеру высокого давления контейнера с рабочей полостью силового цилиндра гидропод1440594

Ч д б
