Устройство для снятия грата

Устройство для снятия грата

Иллюстрации

Показать все

Реферат



Изобретение относится к механической обработке листового материала после газотермической резки. Цель - повышение качества снятия грата и расширение технологических возможностей при обработке деталей с периметром сложной конфигурации, с внутренними вырезами и при групповой обработке дателей. Устройство содержит стол для подачи детали 7 и траверсу, снабженную механизмом зачистки, выполненным в виде подпружиненных головок со следящими упорами и ножами 14. Ножи взаимодействуют друг с другом через ролики, образуя режуш ими кромками ломаную линию . 8 ил.

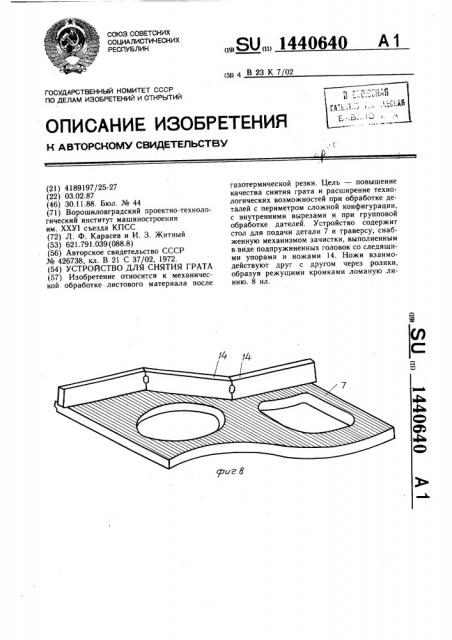

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 В 23 К 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4189197/25-27 (22) 03.02.87 (46) 30.11.88. Бюл. № 44 (71) Ворошиловградский проектно-технологический институт машиностроения им. ХХУ1 съезда КПСС (72) Л. Ф. Карасев и И. 3. Житный (53) 621.791.039 (088.8) (56) Авторское свидетельство СССР № 426738, кл. В 21 С 37/02, 1972. (54) УСТРОИСТВО ДЛЯ СНЯТИЯ ГРАТА (57) Изобретение относится к механической обработке листового материала после

„„SU.„1440640 А 1 газотермической резки. Цель — повышение качества снятия грата и расширение технологических возможностей при обработке деталей с периметром сложной конфигурации, с внутренними вырезами и при групповой обработке дателей. Устройство содержит стол для подачи детали 7 и траверсу, снабженную механизмом зачистки, выполненным в виде подпружиненных головок со следящими упорами и ножами 14. Ножи взаимодействуют друг с другом через ролики, образуя режущими кромками ломаную линию. 8 ил. Сь

4ь

Ю

С5

4ь

1Р

1440640

Изобретение относится к производству деталей из листового материала и может быть использовано для удаления грата с деталей после газотермической резки.

Цель изобретения — улучшение качества очистки путем полного удаления грата с поверхностей, а также расширение технологических возможностей при обработке деталей с периметром сложной конфигурации, с внутренними вырезами и при групповой обработке деталей.

На фиг. 1 дано устройство, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3— внд А на фиг. 1; на фиг. 4 — сечение Б — Б на фиг. 3; на фиг. 5 — сечение  — В на фиг. 3; на фиг. 6 — сечение à — Г на фиг. 3; на фиг. 7 и 8 — схема прилегания ножа к обрабатываемой поверхности.

Устройство для снятия грата содержит стол 1 и портал 2, смонтированный на станине 3. Стол 1 передвигается с помощью гидроцилиндра 4 по направляющим 5. Стол 1 снабжен утопающими упорами 6 для базирования обрабатываемых деталей 7. Портал 2 представляет собой сборную раму, по вертикальным направляющим 8 которой перемещается с помощью винтовой передачи 9 траверса 10, снабженная механизмом зачистки 11, включающим в себя подпружиненные зачистные головки 12, имеющие возможность передвигаться, планки 13, ножи 14 в виде пластин, следящие упоры 15. Зачистные головки 12 удерживаются в нижнем положении с помощью пружин 16. Ножи 14 взаимодействуют друг с другом через ролики 17.

Устройство работает следующим образом.

Деталь 7 или несколько деталей, одинаковых по толщине, укладываются на стол 1 по упорам 6. При помощи винто25

Формула изобретения

Устройство для снятия грата, содержащее установленные на станине механизм транспортировки, траверсу и механизм зачистки, выполненный в виде расположенных в ряд зачистных головок, снабженных следящими упорами и ножами, отличаюшееся тем, что, с целью повышения качества снятия грата и расширения технологических возможностей, зачистные головки закреплены на траверсе с возможностью вертикального перемещения, а ножи выполнены в виде шарнирно соединенных друг с другом пластин с режущими кромками, образующими ломаную линию. вой передачи 9 траверса 10 с ножами 14 устанавливается по высоте в соответствии с толщиной детали. Затем включается гидроцилиндр 4, который подает стол 1 вместе с деталью 7 к порталу 2. При этом деталь 7 своей передней кромкой воздействует на следящие упоры 15, которые поднимают режущие кромки ножей 14 на уровень поверхности очистки за счет вертикальной составляющей от усилия подачи стола 1, возникающей на наклонной поверхности упора 15.

При дальнейшем ходе стола 1 ножи 14 снимают грат с поверхности детали 7, следя-, щие упоры 15 под действием пружин 16 прижимаются к детали 7, предоставляя возможность ножам 14 устанавливаться по поверхности зачистки. Благодаря этому обеспечивается снятие грата на уровне верхней поверхности детали 7 без ее повреждения.

Зачистные головки 12 имеют возможность наклона в вертикальной плоскости за счет

20 боковых зазоров, позволяя наиболее плотно прилегать режущей кромке ножей 14 к поверхности деталей. Этой же цели служат и ролики 17, взаимодействующие с ножами 14.

1440640

1440640 фа . 7
