Устройство для вытягивания свежесформованных химических нитей на машине для формования

Устройство для вытягивания свежесформованных химических нитей на машине для формования

Иллюстрации

Показать все

Реферат



Изобретение относится к производству химических волокон и позволяет улучшить условия обслужуюания за счет шарнирно смонтированного перед галетами брызгозащитного щитка, связанного со средством изменения положения галет для заправки посредством тяги. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А2 ц1) 4 D 01 D 5/ОО

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Г

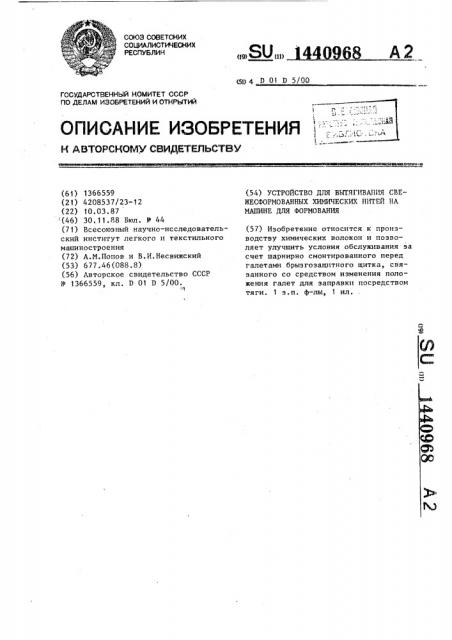

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1366559 (21) 4208537/23-12 (22) 10.03.8? (46) 30. 11. 88 Вюл. N 44 (71) Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения (72) А.М.Попов и В.И.Несвижский (53) 677.46(088.8) (56) Авторское свидетельство СССР

Р 1366559, кл. D 01 D 5/00. (54) УСТРОЙСТВО ДЛЯ ВЫТЯГИВАНИЯ СВЕЖЕСФОРМОВАННЫХ ХИМИЧЕСКИХ Н1ГГЕЙ HA

МАШИНЕ ДЛЯ ФОРМОВАНИЯ (57) Изобретение относится к производству химических волокон и позволяет улучшить условия обслуживания за счет шарнирно смонтированного перед галетами брызгозащитного щитка, связанного со средством изменения положения галет для заправки посредством тяги 1 9 и ф лы 1 ил, 1440968

Изобретение относится к производству химических нитей, .а именно к устройствам для вытягивания свежесформованных нитей. <.

Целью изобретения является улучшение условий обслуживания.

На чертеже приведена схема устройства.

Устройство содержит пару галет 1 1О и 2, установленных в корпусе 3. Корпус 3 посредством шарнирного соединения 4 связан с рычагом 5. установленным в опоре б. Внутри корпуса 3 и в полости рычага 5 размещена цепная 15 передача привода вращения галет (не йоказана}. На свободном конце 7 корпуса 3 шарнирно закреплен ползун 8, установленнь1й в направляющей 9.Средство для перемещения галет выполнено в виде силового цилиндра 10, гильза которого шарнирно закреплена на стойке 11, а шток 12 шарнирно соединен с проушиной 13 рычага 5. На опоре 14, размещенной над галетами, на оси 15 шарнирно подвешен щиток, состоящий из двух частей, одна из которых — 16 выполнена с проушинами 17 и 18. В проушине 18 части 16 щитка шарнирно подвешена вторая часть 19 щитка. Часть щитка 16 связана тягой 20 с корпусом 3. Тяга 20 шарнирно соединена с проушинам 17 части 1б щитка и с проушиной 21 корпуса 3. На корпусе 3 закреплены подгалетные нитепро- 35 водящие палочки 22 и 23. Устройство для вытягивания нити установлено B машине формования над ванной 24 с тех-. нологическим раствором, в которой размещен червяк с фильерой 25, соеди- 40 ненный с насосным мостом 26. Под галетами расположено транспортирующее сопло 27 для передачи вытянутой нити 28 на последующие отделочные операции. Позицией 29 на чертеже обозна- 45 чена свежесформованная нить, выходящая из фильеры.

Устройство работает следующим образом.

Свежесформованная нить 29 из фильеры 25 поступает в устройство для вытягивания, делая 2-3 витка вокруг нижней галеты 1, подгалетной палочки 23, а затем 2-3 витка вокруг верх- 5 ней галеты 2 и подгалетной палочки 22 °

За счет разности окружных скоростей галет 1 и 2 нить между ними вытягивается. С галеты 2 нить 28 направляется в сопло 27 и далее на отделочные операции. При вращении галет 1 и 2 технологический раствор, увлекаемый из ванны 24 формования нитью 29, разб— рызгивается центробежными силами в плоскости вращения галет. Части щитка 16 и 19, вертикально висящие перед галетами, предотвращают попадание брызг в зону обслуживания.

Для заправки нити в устройство включают .силовой привод 10, шток 12 которого поворачивает рычаг 5 в опоре 6. Ползун 8 перемещается вдоль направляющей 9. Корпус 3 с галетами 1 и 2 переводится в заправочное положение. При этом происходит уменьшение скорости вращения галет, что исключает образование брызг. При выведении галет в заправочное положение тяга 20 поворачивает часть 16 щитка, которая поднимает другую часть 19 щитка для свободного прохода корпуса 3 с галетами, Затеи заправляют нить из фильеры на медленно вращающиеся галеты и направляют в сопла 27, после чего включают привод 10, подавая рабочую жидкость в штоковую полость.

Рычаг 5 поворачивается по часовой стрелке, ползун 8 перемещается вправо, а галеты 1 и 2 занимают рабочее положение. В этом положении галеты со стороны обслуживания закрыты частями 16 и 19 щитков и поэтому при увеличении скорости вращения галет до номинальной, что происходит автоматически при повороте рычага 5, брызги технологического раствора с вращающихся галет не попадают в зону обслуживания, Положение заправки дано на чертеже штрихпунктирной линией.

Таким образом, предложенное устройство позволяет улучшить санитарно-гигиенические условия работы обслуживающего персонала на машине формования химического волокна.

Формула изобретения

1. Устройство для вытягивания свежесформованных химических нитей на машине для формования по авт.св.

У 1366559, о т л и ч а ю щ е е с я тем, что, с целью улучшения условий обслуживания, оно снабжено брызгозащитными щитками, смонтированными шар1440968 нирно перед вытяжными галетами и связанными со средством изменения положения галет для заправки посредством тяги.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что кажный шито . выполнен по крайней мере из двух час-. тей, шарнирно соединенных между собой.

Составитель В.Клинаев
