Вибрационное грунтозаборное устройство земснаряда

Вибрационное грунтозаборное устройство земснаряда

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромеханизации и предназначено для добычи донных отложений. Цель - повышение эффективности грунтозабора путем автоматизации управления режимом работы вибратора. Вибрационное грунтозаборное устройство земснаряда включает всасывающи-й наконечник 2 и установленный на нем рабочий орган 3 с вибратором 4. Последний соединен с приводом 5 линией 6 связи. Между вибратором 4 и приводом 5 установлен регулирующий механизм (РМ) 10, соединенный с валом 8 лебедки 7 посредством редуктора II. Выполнен РМ 10 в виде дроссельной заслонки с электрическим приводом. Рабочий орган 3 внедряется в грунт. Для разработки последующего слоя грунта всасывающий наконечник 2 опускают. Одновременно сматывают часть троса 9 с барабана лебедки L При этом происходит поворот вала 8 и через редуктор 11 осуществляется управляющее воздействие на РМ IO. Это обеспечивает корректировку параметров вибрации , передаваемых на забой. 1 з.п.ф-лы, 1 ил. S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я1) 4 E 02 F 3/90

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМ, / СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4137932/29-03 (22) 20.10.86 (46) 30.11.88. Бюл. № 44 (71) Ярославский политехнический институт (72) В. М. Дудин, М. В. Ермаков, Ю. С. Кашенков, В. П. Марченков и Л. В. Назаров (53) 621.879.45 (088.8) (56) Авторское свидетельство СССР № 1036854, кл. Е 02 F 3/90, 1980.

Меламут Д. Л. Гидромеханизация в мелиоративном и водохозяйственном строительстве. М.: Стройиздат, 1981, с. 69. (54) ВИБРАЦИОННОЕ ГРУНТОЗАБОРНОЕ УСТРОЙСТВО ЗЕМСНАРЯДА (57) Изобретение относится к гидромеханизации и предназначено для добычи донных отложений. Цель — повышение эффективности грунтозабора путем автоматизации управления режимом работы вибратора...SU» 441ОЗО А1

Вибрационное грунтозаборное устройство земснаряда включает всасывающий наконечник 2 и установленный на нем рабочий орган 3 с вибратором 4. Последний соединен с приводом 5 линией 6 связи. Между вибратором 4 и приводом 5 установлен регулирующий механизм (РМ) 10, соединенный с валом 8 лебедки 7 посредством редуктора 11. Выполнен РМ 10 в виде дроссельной заслонки с электрическим приводом.

Рабочий орган 3 внедряется в грунт. Для разработки последующего слоя грунта всасывающий наконечник 2 опускают. Одновременно сматывают часть троса 9 с барабана лебедки 1. При этом происходит поворот ва. ла 8 и через редуктор 11 осуществляется управляющее воздействие на PM 10. Это обеспечивает корректировку параметров вибраиии, передаваемых иа забей, I в.п.ф-лы, щ

1 ил.

1441030

Формула изобретения

Составитель Н. Клочкова

Редактор Т. Парфенова Техред И. Верес Коррек.гор Г. Решетняк

Заказ 6104!34 Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к гидромеханизации и предназначено для добычи донных отложений, преимущественно сапропелей.

Целью изобретения является повышение эффективности грунтозабора путем автоматизации управления режимом работы вибратора.

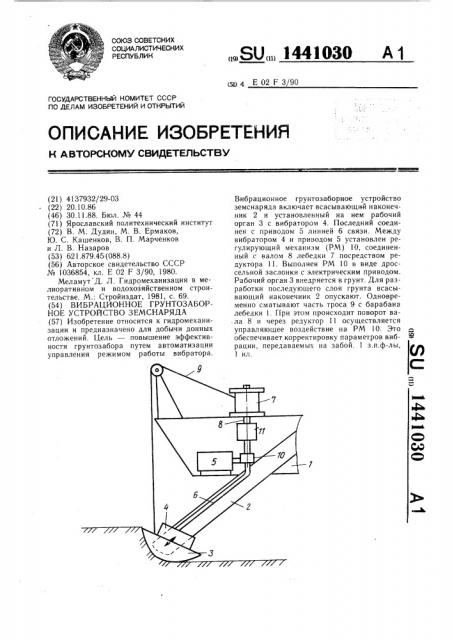

На чертеже изображено предлагаемое устройство.

В ибрационное грунтозаборное устройство земснаряда содержит установленный на плавсредстве 1 всасывающий наконечник 2, установленный на нем рабочий орган 3 с вибратором 4, соединенным с приводом 5 линией 6 связи, и лебедку 7 с валом 8, трос 9 которой соединен с всасывающим наконечником 2. В линии 6 связи установлен регулирующий механизм 10 между вибратором

4 и приводом 5, соединенный с валом 8 лебедки 7 посредством редуктора 11. Регу.лирующий механизм 10 выполнен в виде дроссельной заслонки с электрическим приводом.

Устройство работает следующим образом.

Устройство опускают на грунт и производят настройку регулирующего механизма

10 для работы с параметрами вибрации, совпадающими с параметрами верхнего слоя грунта. Во время работы устройства рабочий орган 3 внедряется в грунт и разрыхляет

его за счет вибрационного воздействия. Частицы грунта, отделенные от массива, подхватываются струями воды, подтекающими к всасывающему наконечнику 2, и всасываются в него.

После снятия всего верхнего слоя грун та производят разработку следующего слоя, для чего отпускают всасывающий наконечник 2. Одновременно сматывают часть троса 9 с барабана лебедки 7. При этом проис.ходит поворот вала 8 и одновременно через редуктор 11 осуществляется управляющее воздействие на регулирующий механизм.

Таким образом производится корректировка параметров вибрации, передаваемых на забой. В результате следующий слой разрабатывается с параметрами вибрации, обеспечивающими наибольшее разрушение именно этого слоя. В случае подъема всасывающего наконечника 2 происходит обратная регулировка.

1. Вибрационное грунтозаборное устройство земснаряда, включающее всасывающий наконечник, установленный на нем рабочий орган с вибратором, соединенным линией связи с приводом, и лебедку с валом, трос которой соединен с всасывающим наконечником, отличающееся тем, что, с целью повышения эффективности грунтозабора путем автоматизации управления режимом работы вибратора, оно снабжено регулирующим механизмом, установленным в линии связи между вибратором и приводом и соединенным с валом лебедки посредством редуктора.

2: Устройство по и. 1, отличающееся тем, что регулирующий механизм выполнен в виде дроссельной заслонки с электрическим приводом.
