Скважинный приемник упругих колебаний

Скважинный приемник упругих колебаний

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и м.б. использовано при исследованиях свойств и состояния горных пород в .массиве. Цель изобретения - повышение надежности измерений за счет постоянных усилий прижима. Приемник содержит корпус (К) 1 с отверстием , датчик 2 упругих колебаний, возвратную пружину (П) 6, прижимную П 3, прижимной механизм в виде клиновой пары 7 и 8 со штоком 9. Последний перемещается вдоль К 1. Внутри К 1 расположен кондуктор 4, внутри которого установлен стакан упора 5. Он выполнен с внутренним приливом 13 и внешним уступом 14. Между последним и кондуктором 4 размещена П 6. Внутри стакана между датчиком 2 и приливом 13 установлена П 3. Клин 7 соединен с дном упора 5, а клин 8 - со штоком 9, связанным с гайкой П ходового винта 10. При соприкосновении датчика 2 со стенками скважины выдвигаются упоры 5, которые сжимают П 3. Она сжимается до соприкосновения упора 5 со стенками скважины. Конечные величины перемещения датчика 2 и сжатия П 3 всегда постоянны и не зависят от колебаний диаметра скважины и наличия в ней буровой мелочи. Усилие прижима датчика к стенкам не влияет на измерения . 1 ил. гг (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

«5ц 4 Е 21 С 39/00

«I

«

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4147127/22-03 (22) 30.09 ° 86 (46) 30.11.88. Бюл. В 44 (71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела (72) А.Г.Стороженко, А.Н.Хрыков, В,Г.Люльчак, Е.И.Микулин, А.В.Молчков и П.Л.Иванов (53) 622.283(088.8) (56) Авторское свидетельство СССР

У 819337, кл. Е 21 С 39/00, 1978.

Авторское свидетельство СССР

Ф 870709, кл. Е 21 С 39/00, 1979. (54) СКВАЖИННЫЙ ПРИЕМНИК УПРУГИХ КОЛЕБАНИЙ (57) Изобретение относится к горному делу и м.б. использовано при исследованиях свойств и состояния горных пород в массиве. Цель изобретения— повышение надежности измерений за счет постоянных усилий прижима. Приемник содержит корпус (К) 1 с отверстием, датчик 2 упругих колебаний, возвратную пружину (П) 6, прижимную

П 3, прижимной механизм в виде клиновой пары 7 и 8 со штоком 9. Последний перемещается вдоль К 1. Внутри

К 1 расположен кондуктор 4, внутри которого установлен стакан упора 5.

Он выполнен с внутренним приливом 13 и внешним уступом 14. Между последним и кондуктором 4 размещена П 6. Внутри стакана между датчиком 2 и приливом

13 установлена П 3. Клин 7 соединен с дном упора 5, а клин 8 †.со штоком

9, связанным с гайкой 11 ходового винта 10. При соприкосновении датчика 2 со стенками скважины выдвигаются упоры 5, которые сжимают П 3. Она сжимается до соприкосновения упора 5 со.1И««««И«A стенками скважины. Конечные величины перемещения датчика 2 и сжатия П 3 всегда постоянны и не зависят от колебаний диаметра скважины и наличия в ней буровой мелочи. Усилие прижима датчика к стенкам не влияет на измерения. 1 ил.

1441066

Составитель К,Лыков

Редактор М.Сегляник Техред Л.Олийнык Корректор N.Øàðoøè

Заказ 6258/36 Тираж 459 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к горному делу и может быть использовано при исследованиях свойств и состояния горных пород в массиве.

Цель изобретения — повышения надежности измерений sa счет постоянных усилий прижима.

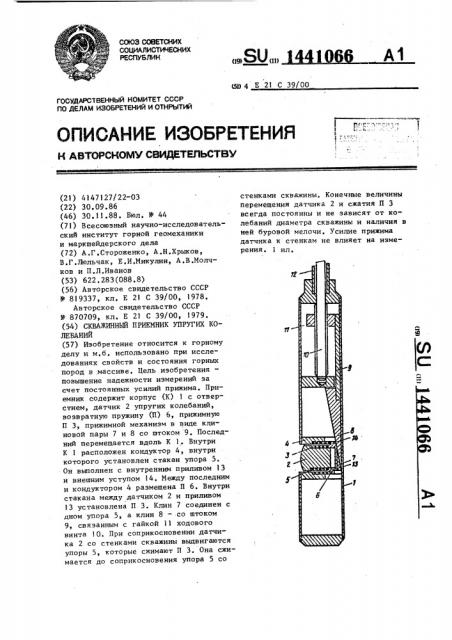

На чертеже изображен скважинный приемник упругих колебаний, общий 10 вид.

Приемник содержит корпус 1, датчик 2 упругих колебаний, прижимную пружину 3, кондуктор 4, стакан упора

5,,возвратную пружину б, первый клин f5

7, второй клин 8, шток 9, ходовой винт 10, гайку 11, досылочную штангу

l2. Стакан упора 5 выполнен с внутренним приливом 13 и внешним уступом 14.

Устройство работает следующим об- 2р разом.

После ввода приемника в скважину и досылки его на нужную глубину с помощью досылочной штанги 12, вращают ходовой винт 10. Гайка 11, перемеща- 25 ясь по винту 10 задает поступательное перемещение штока 9 и второго клина 8, который, взаимодействуя с первым клином 7, выдвигает стакан упора 5 вместе с датчиком 2 упругих 39 колебаний. Возвратная пружина 6 при этом сжимается. После соприкосновения датчика 2 со стенками скважины (условно не показана) дальнейшее выдвижение стакана упора 5 приводит к сжатию прижимной пружины 3, которое происходит вплоть до соприкосновения стакана упора 5 со стенками скважины.

Конечная величина относительного перемещения датчика 2 и стакана упора 5 @} а следовательно величина сжатия прижимной пружины 3 всегда постоянны, и не зависят от колебаний диаметра скважины и наличия в ней буровой мелочи.

Усилие прижима датчика к стенкам 45 скважины не оказывает влияния на результаты измерений.

После окончания измерений вращают винт 10 в обратную сторону, что приводит к движению клина 8, и стакан упора 5 вместе с датчиком 2 под действием возвратной пружины 6 устанавливаются в исходное состояние в отверстии корпуса 1. Далее приемник выводят иэ скважины, Таким образом, благодаря тому, что на результаты измерений усилие прижима датчика не оказывает влияния, повышается надежность приема при проведении измерений. !

Формула изобретения

Скважиниый приемник упругих колебаний, включающий цилиндрический корпус с отверстием, датчик упругих колебаний, возвратную пружину и прижимной механизм со штоком, установленным с возможностью его перемещения вдоль корпуса, о т л и ч а юшийся тем, что, с целью повышения надежности измерений за счет постоянных усилий прижима, приемник снабжен кондуктором, стаканом унора с внутренним приливом и внешним уступом и прижимной пружиной, при этом кондуктор расположен в отверстии корпуса, стакан упора с установленным в нем датчиком размещен внутри кондуктора, возвратная пружина расположена между индуктором и внешним уступом стакана упора, а прижимная пружина размещена внутри стакана упора между датчиком и внутренним приливом стакана, при этом прижимной механизм выполнен в виде клиновой лары, первый клин которой жестко соединен с дном стакана упора, а второй — со штоком, связанным с гайкой, расположенной на ходовом винте.
