Способ изготовления газосиликатов (газобетонов)

Способ изготовления газосиликатов (газобетонов)

Иллюстрации

Показать все

Реферат

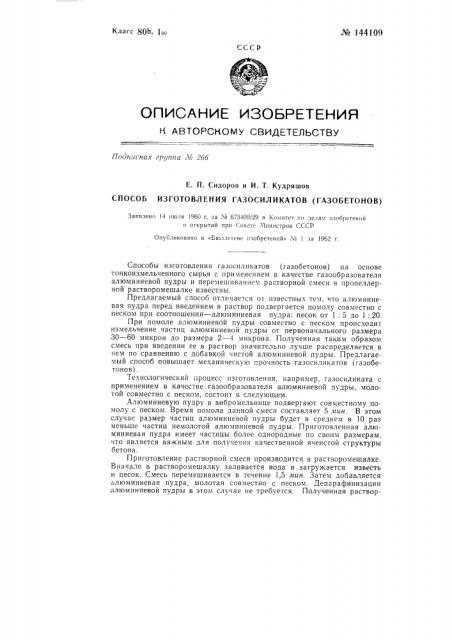

№ )44!09

Класс 80b log

СССР

ОпиСАние иЗОБРетениЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Под тасная г/трапа Л«2бб

Е. П. Сидоров и И. Т. Кудряшов

СПОСОБ ИЗГОТОВЛЕНИЯ ГАЗ ОС ИЛ И КАТО В (ГАЗО БЕТОНОВ) Заявлено 14 июля 1960 г. за М 673400/29 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» . м 1 за 1962 г.

Способы изготовления газосиликатов (газобетонов) на основе тонкоизмельченного сырья с применением в качестве газообразователя алюминиевой пудры и перемешиванием растворной смеси в пропеллерной растворомешалке известны.

Предлагаемый способ отличается от известных тем, что алюминиевая пудра перед введением в раствор подвергается помолу совместно с песком при соотношении — алюминиевая пудра: песок от 1: 5 до 1: 20.

При помоле алюминиевой пудры совместно с песком происходит измельчение частиц алюминиевой пудры от первоначального размера

30 — 60 микрон до размера 2 — 4 микрона. Полученная таким образом смесь при введении ее в раствор значительно лучше распределяется в нем по сравнению с добавкой чистой алюминиевой пудры. Предлагаемый способ повышает механическую прочность газосиликатов (газобетонов).

Технологический процесс изготовления, например, газосиликата с применением в качестве газообразователя алюминиевой пудры, молотой совместно с песком, состоит в следующем.

Алюминиевую пудру в вибромельнице подвергают совместному помолу с песком. Время помола данной смеси составляет 5 11ин. В этом случае размер частиц алюминиевой пудры будет в среднем в 10 раз меньше частиц немолотой алюминиевой пудры. Приготовленная алюминиевая пудра имеет частицы более однородные по своим размерам, что является важным для получения качественной ячеистой структуры бетона.

Приготовление растворной смеси производится в растворомешалке.

Вначале в растворомешалку заливается вода и загружается известь и песок. Смесь перемешивается в течение 1,5 мин. Затем добавляется алюминиевая пудра, молотая совместно с песком. Депарафинизации алюминиевой пудры в этом случае не требуется. Полученная раствор№ 144109

Предмет изобретения

Способ изготовления газосиликатов (газобетонов) на основе тонкоизмельченного сырья с применением в качестве газообразователя алюминиевой пудры и перемешиванием растворной смеси в пропеллерной растворомешалке, отличающийся тем, что, с целью повышения механической прочности газосиликатов (газобетонов), алюминиевую пудру перед введением в раствор подвергают совместному помолу с песком в весовом соотношении — алюминиевая пудра: песок от

1: 5 до 1: 20, при оптимальной величине частиц алюминиевой пудры в результате помола от 2 до 4 микрон.

Составитель В. М. Кузнецов.

Корректор И. А. Шпынева

Редактор Б. В. Гурчев Техред А. А. Кудрявицкая

Объем 0,18 изд.;.

Цена 4 коп. и открытий

Формат бум. 70+108> /

Тираж 700

ЦБТИ при Комитете ио делам изобретений при Совете Министров СССР

Москва, Центр, М. Черкасский пер., Поди, к печ. 30.!-62 г

Зак. 57 д. 2/6.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14 ная смесь дополнительно перемешивается 1,5 мин и разливается в формы, после чего производится выдержка в течение 10 — 16 час и последующая обработка изделий в автоклаве.

Газосиликат, приготовленный указанным способом, имеет механическую прочность на 20 — 30% выше, чем газосиликат того же объемного веса, но изготовленный на алюминиевой пудре без обработки ее песком.
