№ 144114

К»сс 81е 45

СССР

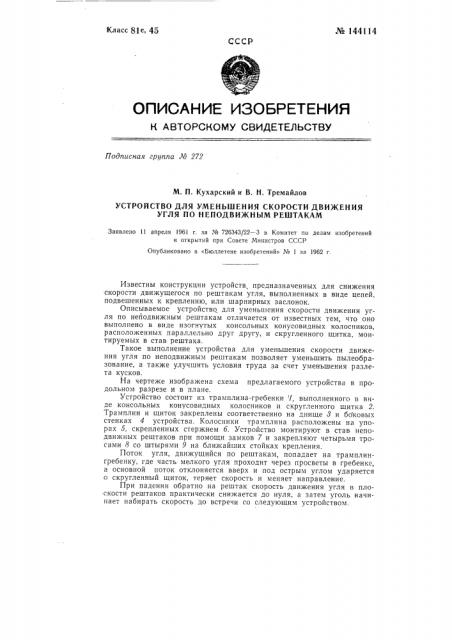

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 272

М. П. Кухарский и В. Н. Тремайлов

УСТРОЙСТВО ДЛЯ УМЕНЪШЕНИЯ СКОРОСТИ ДВИЖЕНИЯ

УГЛЯ ПО НЕПОДВИЖНЫМ РЕШТАКАМ

Заявлено 11 апреля 1961 r. за № 726343/22 — 3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 1 за 1962 г.

Известны конструкции устройств предназначенных для снижения скорости движущегося по рештакам угля, выполненных в виде цепей, подвешенных к креплению, или шарнирных заслонок.

OIIHcbIBaeMoe устройство для уменьшения скорости движения угля по неподвижным рештакам отличается от известных тем, что оно выполнено в виде изогнутых консольных конусовидных колосников, расположенных параллельно друг другу, и скругленного щитка, монтируемых в став рештака.

Такое выполнение устройства для уменьшения скорости движения угля по неподвижным рештакам позволяет уменьшить пылеобразование, а также улучшить условия труда за счет уменьшения разлета кусков.

На чертеже изображена схема предлагаемого устройства в продольном разрезе и в плане.

Устройство состоит из трамплина-гребенки 1, выполненного в виде консольных конусовидных колосников и скругленного щитка 2.

Трамплин и щиток закреплены соответственно на днище 8 и боковых стенках 4 устройства. Колосники трамплина расположены на упорах 5, скрепленных стержнем б. Устройство монтируют в став неподвижных рештаков при помощи замков 7 и закрепляют четырьмя тросами 8 со штырями 9 на ближайших стойках крепления.

Поток угля, движущийся по рештакам, попадает на трамплингребенку, где часть мелкого угля проходит через просветы в гребенке, а основной поток отклоняется вверх и под острым углом ударяется о скругленный щиток, теряет скорость и меняет направление.

При падении обратно на рештак скорость движения угля в плоскости рештаков практически снижается до нуля, а затем уголь начинает набирать скорость 30 встречи со следующим устройством. № 144114

Устройство прошло испытания на шахте № 1 Шушталепская, по результатам которых комбинатом «Кузбассуголь» принято решение об изготовлении и внедрении предлагаемого устройства.

Предмет изобретения

Составитель Я. Н. Халфин

Редактор А. И. Дышельман Текред А. А. Камышникова Корректор Ю. М. Федулова

Объем 0,18 изд. л.

Цена 4 коп.

Формат бум. 70Х 108 /1в

Тираж 750

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Подп. к печ. 3.11-62 г

Зак. 956

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Устройство для уменьшения скорости движения угля по неподвижным рештакам, о т л и ч а ю щ е е с я тем что, с целью плавного гашения скорости движения угля, оно выполнено в виде изогнутых консольных конусовидных колосников, расположенных параллельно друг другу, и скругленного щитка, монтируемых в став рештака.
