Термостат

Термостат

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике и может быть использовано в устройствах термостабилизации элементов оптико-электронной и радиоэлектронной аппаратуры . Целью изобретения является упрощение конструкции. Термостат приводится в рабочее состояние при заполнении емкости 1 хладагентом 4 в переохлажденном состоянии или переохлаждении хладагента 4 в емкости 1 от внешнего источника по холодопроводу 3. По показаниям датчика 8 температуры блоком 7 управления вырабатывается управляющий сигнал, поступающий на регулятор 6, который изменяет давление в кольцевой полости 10, что приводит к изменению уровня хладагента 4 в емкости 1. Температура объекта 9 охлаждения устанавливается на необходимом уровне. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК с5ц 4 Р 25 0 3 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4267342/28-13 (22) 24.06.87 (46) 30.11.88. Бюл. № 44 (72) Б. Б. Кузнецов и М. С. Леонтьев (53) 621.565 (088.8) (56) Патент Великобритании № 1429815, кл. F 25 D 3/12, 1979.

Авторское свидетельство СССР

¹724895,,кл. F 25 D 3/10, 1980.

Патент ГДР № 237705, кл. F 25 D 3(12, 1985. (54) ТЕРМОСТАТ (57) Изобретение относится к холодильной. технике и может быть использовано в устройствах термостабилизации элементов

„„Я0„„1441152 A i оптико-электронной и радиоэлектронной аппаратуры. Целью изобретения является упрощение конструкции. Термостат приводится в рабочее состояние при заполнении емкости 1 хладагентом 4 в переохлажденном состоянии или переохлаждении хладагента 4 в емкости 1 от внешнего источника по холодопроводу 3. По показаниям датчика 8 температуры блоком 7 управления вырабатывается управляющий сигнал, поступающий на регулятор 6, который изменяет давление в кольцевой полости 10, что приводит к изменению уровня хладагента 4 в емкости 1. Температура объекта 9 охлаждения устанавливается на необходимом уровне. 1 ил.

1441152

Формула изобретения

Составитель В. Константинов

Редактор А. Orap Техред, И. Верес Корректор Л. Патай

Заказ 5108/40 Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб.; д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к холодильной технике и может быть использовано в устройствах термостабилизации элементов оптико-электронной и радиоэлектронной аппаратуры.

Цель изобретения — упрощение конструкции.

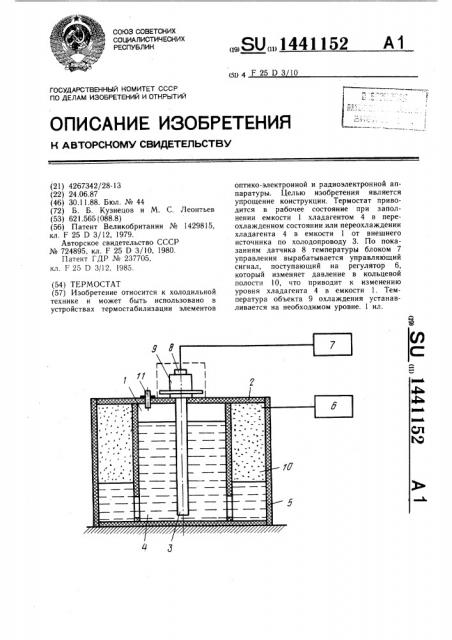

На чертеже изображен предлагаемый термостат, общий вид.

Термостат содержит цилиндрическую теплоизолированную емкость 1 для хладагента„ теплоизолированную крышку 2 с укрепленным на ней холодопроводом 3, один конец которого расположен ниже предполагаемого уровня хладагента 4, приспособление для регулирования уровня погружения в хладагент 4 холодопровода 3, содержа щее теплоизолированный кожух 5.

Термостат снабжен также исполнительным механизмом, имеющим регулятор 6 давления газа, нерастворимого в жидком хладагенте, блоком 7 управления и датчиком 8 температуры охлаждаемого объекта 9. Теплоизолированный кожух 5 охватывает емкость 1 с образованием кольцевой полости 10. В стенке емкости 1 в нижней части выполнены отверстия для заполнения кольцевой полости 10 жидким хладагентом. Конец холодопровода 3, не размещенный в емкости 1, расположен над крышкой 2 для обеспечения теплового контакта с объектом 9 охлаждения. Регулятор 6 давления сообщен трубопроводом с верхней частью кольцевой полости 10, заполненной газом, нерастворимым в хладагенте 4. Внутренняя полость емкости 1 сообщена с атмосферой клапаном 11.

Термостат работает следующим образом.

Производят заполнение емкости 1 хладагентом 4 в переохлажденном состоянии или переохлаждают хладагент 4 в емкости 1 от внешнего источника по холодопроводу 3.

После приведения термостата в рабочее состояние по показаниям датчика 8 температуры блок 7 управления вырабатывает управляющий сигнал, поступающий на регулятор 6. Регулятор 6 уменьшает давление газа в кольцевой полости 10, что приводит к изменению уровня хладагента 4 в емкости 1. Температура объекта 9 охлаждения устанавливается на необходимом уровне. Постепенное повышение температуры хладагента 4 вследствие отвода тепла от объекта 9 охлаждения и внешних .теплопритоков, компенсируется при повышении уровня хладагента 4 регулированием давления газа в кольцевой полости 10. Избыток воздуха в емкости 1 отводится в атмосферу через клапан 11.

Изобретение позволяет исключить внешнюю подвеску объекта охлаждения, что значительцо упрощает конструкцию и юстировку объекта охлаждения при подготовке термостата к работе и внесение коррекций во время работы термостата.

Термостат, содержащий цилиндрическую теплоизолированную емкость для хладагента с теплоизолированной крышкой с укрепленным на ней холодопроводом, один конец которого расположен ниже предполагаемого уровня хладагента в емкости, а другой размещен над крышкой для обеспечения теплового контакта с объектом охлаждения, приспособление для регулирования уровня погружения в хладагент холодопровода с исполнительным механизмом, блок управления, датчик температуры охлаждаемого объекта, отличающийся тем, что, с целью упрощения конструкции, приспособление для регулирования уровня погружения в хладагент холодопровода содержит теплоизолированный кожух, охватывающий емкость с образованием кольцевой полости, и регулятор давления газа, нерастворимого в жидком хладагенте, сообщенный трубопроводом с верхней частью кольцевой полости, при этом в стенках емкости в нижней части выполнены отверстия для заполнения кольцевой полости жидким хладагентом.
