Устройство для измерения отклонения от прямолинейности образующей цилиндрической детали

Устройство для измерения отклонения от прямолинейности образующей цилиндрической детали

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Цель изобретения - повышение точности. Устройство содержит основание 1, на котором расположены базовые элементы, выполненные в виде двух параллельных соединенных между собой калиброванных штанг 2, . шарнирно закрепленных одними концами на основании 1, и отсчетный узел 4, Перед началом работы калиброванные штанги 2 с кареткой 3, установленной на них с возможностью перемещения вдоль их осей, и отсчетным узлом 4 . поднимают, освобождая шарнирную опору 5, закрепленную на основании 1 и расположенную между штангами 2 и основанием 1. На шарнирную опору 5 помещают измеряемую деталь 6, опускают штанги 2 и устанавливают отсчетный узел 4 на ноль. Перемещая каретку 3 по штангам 2, по отсчетному узлу 4 определяют величину отклонения, 3 шт. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„1441171 А1 (51)4 G 01 В 5/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4249588/25-28 ,(22) 27.05.87(46) 30.11 ° 88. Бюл. NI 44 (71) Рязанский филиал Государственногс проектно-технологического и экспериментального института "Оргстонкинпром" (72) Б.Е.Блохин (53) 531.717(088.8) (56) Авторское свидетельство СССР

Р 191147, кл. G 01 В 5/28, 1970. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОТКЛОНЕНИЯ ОТ ПРЯМОЛИНЕЙНОСТИ ОБРАЗУЮЩЕЙ

Щ4ЛИНДРИЧЕСКОЙ ДЕТАЛИ (57) Изобретение относится к измерительной технике. Цель иэобретения— повышение точности. Устройство содержит основание 1, на котором расположены базовые элементы, выполненные в виде двух параллельных соединенных между собой калиброванных штанг 2, шарнирно закрепленных одними концами на основании 1, и отсчетный узел 4 °

Перед началом работы калиброванные штанги 2 с кареткой 3, установленной на них с возможностью перемещения вдоль их осей, и отсчетным узлом 4 поднимают, освобождая шарнирную опору

5, закрепленную на основании 1 и расположенную между штангами 2 и основанием 1. На шарнирную опору 5 помещают измеряемую деталь 6, опускают штанги 2 и устанавливают отсчетный узел 4 на ноль. Перемещая каретку 3 по штангам 2, по отсчетному узлу 4 определяют величину отклонения.

3 ил.

1 14411

Изобретение относится к измеритель ной технике.

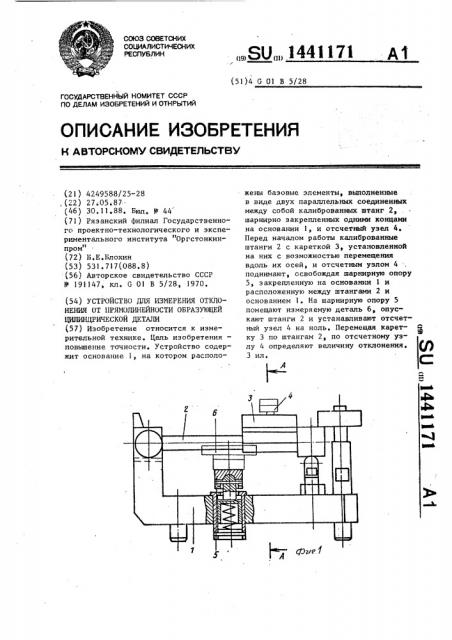

Цель изобретения — повышение точности измерения, На фиг.) представлеио устройство

5 для измерения отклонения от прямолинейности образующей цилиндрической. детали, общий вид на фиг.2 — то же, вид сверху; на фиг.3 — разрез А-А 10 на фиг.1.

Устройство содержит основание 1, на котором закреплены базовые элемен ты, выполненные в виде двух параллель. ных соединенных между собой калибро- !5 ванных штанг 2, шарнирно закрепленных одними концами на основании 1.

На калиброванных штангах 2 установлена с воэможностью перемещения вдоль их осей каретка 3, в которой закреп- 20 лен отсчетный узел 4. Между основанием 1 и калиброванными штангами 2 рас-. положена шарнирная опора 5.

Устройство работает следующим об- разом.

2S

Перед началом работы калиброванные штанги 2 с кареткой 3 и отсчетным узлом 4 поднимают, освобождая шарнир71 ную опору 5, и на нее устанавливают проверяемую деталь 6. Затем опускают штанги 2 и устанавливают отсчетный узел 4 на ноль. Перемещая каретку

3 по штангам 2, по отсчетному узлу

4 определяют отклонение от прямолинейности образующей измеряемой детали 6.

Формула изобретения

Устройство для измерения отклонения от прямолинейности образующей цилиндрической детали, содержащее основание, закрепленные на нем базовые элементы и отсчетный узел, о т— л и ч а ю щ е е с я тем, что, с целью повышения точности, оно снабжено кареткой и установленной на основании шарнирной опорой, базовые элементы выполнены в виде двух параллельных соединенных между собой штанг, шарнирно эакреплеиных концами иа основании, каретка установлена иа штангах с возможностью перемещения вдоль их осей и на ней закреплен отсчетный узел, а шарнирная опора расположена . между основанием и штангами °

1441171

Составитель В.Савельев

Техред М. Ходанич Корректор Н. Король

Редактор А.Огар

Тираж 680 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6274/41

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
