Реферат



Изобретение относится к измерительной технике и может быть использовано , например, для контроля расстояния до различных объектов, изменяющих индуктивность. Автогенераторньй датчик содержит образцовый.индуктивный чувствительный элемент 1, рабочий индуктивньй чувствительный элемент 2, ключи 3, 4, автогенератор 5, делитель 6 частоты, распределитель 7 импульсов, элементы 8, 9 И реверсивный счетчик 10, тактовый генератор 11, пороговый элемент 12. С целью повьпиения точности в первом из двух тактов измерительного цикла происходит вычитание кода реверсивного счетчика 10 в течение времени, определяемого параметрами образцового индуктивного чувствительного элемента 1. Во втором такте код реверсивного счетчика 10 увеличивается в течение времени, определяемого ин- :дуктивностью рабочего индуктивного чувствительного элемента 2, которая, в свою очередь, зависит от расстояния до контролируемого объекта. 1 ил. с: (Л

СОЮЗ СОЯЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 G 01 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4231011/24-28 (22) 16.04.87 (46) 30 .11.88. Бюл. М - 44 (75) Л.М.Замалин и В.А.Курзин (53) 621.317.39.531.717 (088.8) (56) Авторское свидетельство СССР

Ф 1046600, кл. Г 01 В 7/00, 1982.

Авторское свидетельство СССР

В 911139, кл. С 01 В 7/12, 1982. (54) АВТОГЕНЕРАТОРН1.1Й ДАТЧИК ЛИНЕЙHblX ВЕЛИЧИН (57) Изобретение относится к измерительной технике и может быть использ овано, например, для контроля расстояния до различных объектов, изменяющих индуктивность. Автогенераторный датчик содержит образцовый индуктивный чувствительный элемент 1, раЯ0,„, 1441174 д1 бочий индуктивный чувствительный элемент 2, ключи 3, 4, автогенератор

5, делитель б частоты, распределитель

7 импульсов, элементы 8, 9 И; реверсивный счетчик 10, тактовый генератор 11, пороговый элемент 12. С целью повышения точности в первом иэ двух тактов измерительного цикла происходит вычитание кода реверсивного счетчика 10 в течение времени, определяемого параметрами образцового индуктивного чувствительного элемента 1. Во втором такте код реверсивного счетчика 10 увеличивается в течение времени, определяемого ин;дуктивностью рабочего индуктивного чувствительного элемента 2, которая, в свою очередь, зависит от расстояния до контролируемого объекта. 1 ил °

1441! 74

Изобретение относится к измери, тельной технике и может быть использовано, например, дпя контроля расстояния до различных объектов, изменяющих индуктивность.

Цель иэобрете ия — повышение точности датчика.

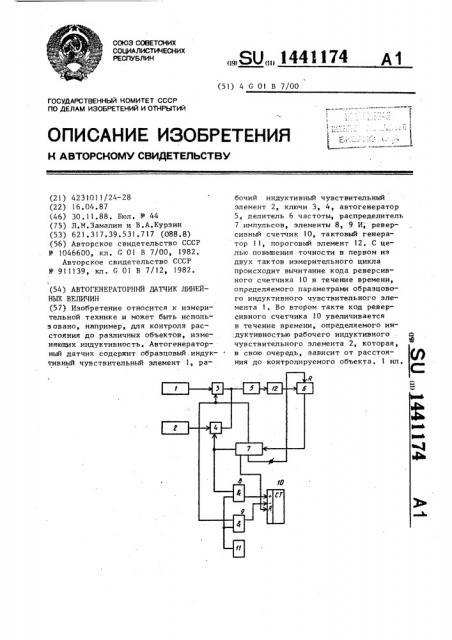

На чертеже представлена блок-схема датчика., 10

Датчик содержит образцовый чувствительный элемент 1, рабочий чувствительный элемент 2, ключи 3 и 4,. автогенератор 5, делитель 6 частоты, распределитель 7 импульсов, элементы 15

И 8 и 9, реверсивный счетчик 1.0, тактовый генератор 11 и пороговый элемент 12.

Выходы образцового и рабочего чувствительных элементов 1 и 2 через 20 ключи 3 и 4 соответственно, подключены к входу автогенератора 5, выход которого через пороговый элемент 12 подключен к информационному входу делителя 6 частоты, выход которого 25 подключен к входу распределителя 7 импульсов.

Автогенераторный датчик перемещений работает следующим образом.

Цикл измерения осуществляется за 30 два такта.

В первом такте — такте коррекции— по импульсу с выхода распределителя

7 импульсов открывается ключ 3. К автогенератору 5 подключается образцовый чувствительный элемент 1. Автогенератор вырабатывает колебания с частотой, определяемой параметрами образцового чувствительного элемента

1. По импульсу распределителя 7 им- 0 пульсов в начальное состояние устанавливаются реверсивный счетчик 10 и делитель 6 частоты. Сигнал автогенератора 5.поступает на пороговый элемент 12, Одновременно с ключом 3 открывается элемент И 9 и импульсы тактового генератора 11 поступают на вычитающий вход реверсивного счетчика 10. Когда число импульсов, поступивших на информационный вход делителя 6 частоты, станет равным его коэффициенту деления, на выходе блока 6 появляется импульс, который поступает на вход распределителя 7 импульсов. По. этому импульсу распределитель 7 импульсов вырабатывает сигналы, закрывающие ключ 3 и элемент И 9 и открывающие ключ 4 и элемент И 8. В реверсивном счетчике 10 будет зафиксирован код, определяемий частотой тактового генератора 11 и: временем заполнения делителя 6 частоты импульсами автогенератора 5, частота которого, в свою очередь, определяется параметрами образцового чувствительного элемента 1.

Во втором такте — такте измерения — к входу автогенератора 5 через ключ 4 подключается рабочий чувствительный элемент 2, в начальное состояние устанавливается делитель 6 частоты. Автогенератор 5 вырабатывает колебания с частотой, определяемой параметрами рабочего чувствительного элемента 2. Импульсы тактового генератора 11 через открытый элемент И 9 поступают на вход сложения реверсивного счетчика 10. После того, как число колебайий поступивших на вход делителя 6 частоты станет равным его коэффициенту деления, на его выходе формируется импульс, котоpbN поступает на вход распределителя

7 импульсов. По окончании этого импульса в реверсивном. счетчике 10 бу-. дет зафиксирован код, равный разности кодов, записанных в него во втором и в первом тактах. Таким образом, происходит компенсация ошибок, вызванных нестабильностью частоты автогенератора 5 под воздействием дестабилизирующих факторов.

Так как частота автогенератора 5 в измерительном цикле определяется параметрами рабочего чувствгтельного элемента 2, которые, в свою очередь, зависят от пространственного расположения, объекта и его физической сущности, то по окончании измерительного цикла в счетчике будет записана информация, находящаяся в однозначном соответствии с расстоянием pо объектов одинаковой физической природы при условии их одинаковой геометрии и ориентации относительно рабочего чувствительного элемента 2, Формула изобретения

Автогенераторный датчик линейных величин, содержащий образцовый чувствительный элемент, рабоче.чувствительный элемент, два ключа, автогенератор, пороговый элемент, делитель частоты, распределитель импульсов, выходы образцового чувствительного элемента и рабочего чувствительного

1174

Составитель В.Подолян

Редактор А.Orap Техред М.Ходанич Корректор Н.Король

Заказ 6274/4 1 Тираж 680 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 144 элемента подключены к информационным входам соответственно первого и второго ключей, выходы которых подключены к входу автогенератора, вьг ход которого через погоровый элемент подключен к информационному входу делителя частоты, выход которого подключен к входу распределителя импульсов, первый, второй и третий вьг ходы которого подключены к управляющим входам соответственно первого ключа, второго ключа и делителя час= тоты, отличающийся ..тем, что, с целью повышения точности, в него введены два элемента И, такто-. вый генератор и реверсивный счетчик, а распределитель импульсов снабжен четвертым выходом, первый и второй выходы распределителя импульсов подключены к первым входам соответственно первого и второго элементов И, выходы которых подключены соответ1р ственно к вычитающему и суммирующему входам реверсивного счетчика, четвертый выход распределителя импульсов подключен к входу сброса реверсивного счетчика, выход тактового генератора

15 подключен к вторым входам элементов И.
