Реферат



Изобретение относится к приборостроению и может быть использовано для определения метрологических характеристик рабочих вакуумметров. Целью изобретения является расширение диапазона градуировки в сторону высоких давлений. В камере 1 с присоединенными градуируемым 3 и образцовым 2 вакуумметрами воспроизводят давление путем откачки насосом 8 через диафрагму 7 известной проводимости и одновременной подачи газа через элемент 4 меньшей проводимости из резервуара 5 с известным давлением газа. После установления равновесия между поступлением газа в камеру 1 и откачкой снимают показания градуируемого вакуумметра 3, перекрывают кран 6 откачки и в течение фиксированного времени измеряют сравнительно высокое давление по образцовому вакуумметру 2 и рассчитывают значения давления,- с которыми сопоставляют показания градуируемого вакуумметра 3. 1 ил. Ф (Л

СОЮЗ СОИЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 G 01 L 27/00

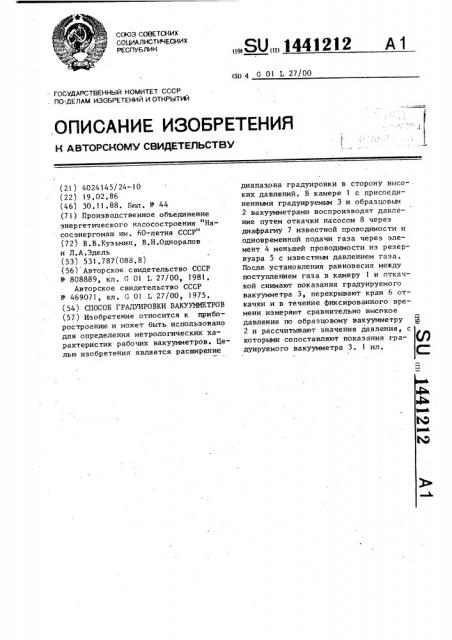

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21 ) 4024! 45/24-10 (22) 19,02 ° 86 (46) 30.11.88. Бюл, Ф 44 (71) Производственное объединение энергетического насосостроения "Насосэнергомаш им. 60-летия СССР" (72) В.В.Кузьмин, В.Н.Одноралов и Л.А.Здель (53) 531.787(088,8) (56) Авторское свидетельство СССР

Ф 808889, кл. G 01 Т 27/00, 1981, Авторское свидетельство СССР

У 469071, кл. G 01 L 27/00, 1975. (54) СПОСОБ ГРАДУИРОВКИ ВАКУУИМЕТРОВ (5?) Изобретение относится к приборостроению и может быть использовано для определения метрологических характеристик рабочих вакуумметров. Целью изобретения является расширение

„„SU „„1441212 А 1 диапазона градуировки в сторону высоких давлений. В камере 1 с присоединенными градуируемым 3 и образцовым

2 вакуумметрами воспроизводят давление путем откачки насосом 8 через диафрагму 7 известной проводимости и одновременной подачи газа через элемент 4 меньшей проводимости из резервуара 5 с известным давлением газа.

После установления равновесия между поступлением газа в камеру 1 и откачкой снимают показания градуируемого вакуумметра 3, перекрывают кран 6 откачки и в течение фиксированного времени измеряют сравнительно высокое давление по образцовому вакуумметру Б

2 и рассчитывают значения давления, с которыми сопоставляют показания градуируемого вакуумметра 3. 1 ил.

1441212

Изобретение относится к приборостроению и может быть использовано для определения метрологических характеристик рабочих вакуумметров.

Целью изобретения является расширение диапазона градуировки..

На чертеже изображена схема вакуумной системы, реализующей предлагаемый способ градуировки вакуумметров. !0

Вакуумная система включает градуировочную камеру 1 (объема V) к которой присоединены образцовый манометр 2, измеряющий сравнительно высокие давления, и градуируемый вакуумметр 3, измеряющий сравнительно низкие давления. В камеру 1 через элемент 4 малой проводимости V подают градуировочный газ из резервуара 5.

С другой стороны, камера 1 через по- 211 следовательно расположенные клапан 6 и диафрагму 7 известной проводимости

V (для молекулярного режима) откачивается вакуумным насосом 8, причем

7))7,. 25

Предложенный способ реализуется в следующей по следо ва тельно сти.

После предварительной откачки системы из резервуара 5,где газ с давлением Pp подают градуировочный газ,а по-3р сле установления равновесия между поступлением газа в камеру 1 из резервуара. 5 через элемент 4 малой проводимости Vp и откачкой газа насосом 8 через клапан б и диафрагму 7 с проводи- 35 мостью V производят отсче.т показания . градуируемого вакуумметра 3, соответствующего давлению P. Равновесное течение газа контролируется по неизменности показания градуируемого вакуум 4p метра. Данный процесс описывается уравнением

45 где проводимость элемента 4 V ÿâëÿется непостоянной величиной, так как течение газа через него происходит в молекулярно-вязкостном режиме.

Не изменяя потока газа, поступающего в камеру 1, перекрывают ее откачку путем закрытия клапана 6 и, начиная с этого момента tp производят отсчет времени t... .Давление Р; в камере 1 возрастает согласно уравнению

Р (Р. Р) (2

По истечении фиксированного интервала времени 1; — tp измеряют сравнительно высокое конечное давление Г, в камере 1 по образцовому манометру

Р V,(t — t,, ) н (2а) Сопоставляют показание градуиру— емого вакуумметра 3 с расчетным значением давления P получаемым совмеcTHbIM решением уравнений (1) и (2а), в результате имеем (3) Повторяют описанные операции для других значений давления Р, Воспроизведение множества этих значений путем воспроизведения и расчета давления и сопоставления его с показаниями градуируемого вакуумметра в камере известного объема с присоеди— ненным градуируемым вакуумметром, откачиваемой через диафрагму известной проводимости, при подаче газа в нее из резервуара и с известным давлением газа через элемент меньшей проводимости, чем проводимость диафрагмы, отличающийся тем, что, с целью расширения диапазона градуировки в сторону высоких давлений, воспроизведение давления в камере производят после отсчета показания градуируемого вакуумметра, соответствующего равновесию поступления и откачки газа, контролируемого по неизменности показаний градуируемого вакуумметра, путем прекращения откачки камеры и накопления газа, продолжающего поступать в камеру, в течение фиксированного интервала времени, по истечении которого производят измерение конечного сравнительно высокого давления по образцовому манометру, присоединенному к камере, возможно путем регулирования давления Р или проводимости V, или обеих величин вместе.

Таким образом, осуществляется градуировка вакуумметров независимо от режима течения газа через элемент малой проводимости. Это позволяет расширить диапазон градуировки в сторону высоких давлений, причем расширенный диапазон ограничен сверху давлением, при котором соблюдается молекулярный режим в диафрагме проводимости V. формула изобретения

Способ градуировки вакуумметров

1441212
