Реферат



Изобретение относится к щеточным изделиям и может быть использовано для очистки решет в зерноочистительных машинах . Цель изобретения - повышение долговечности . Щеточная планка содержит несущую ш,еточные секции 1 U-образную обойму, боковые стенки 3 которой между отогнутыми наружу концами 4 и основанием 5 имеют выпуклый участок 6. Каждая щеточная секция 1 имеет колодку 7 в форме желоба, обращенного внешней стороной донной части к обрабатываемой поверхности, имеющего расположенный по оси симметрии выступ 8, образующий с его боковыми стенками 9 каналы 10 для размещения отогнутых концов 4 обоймы. На выступе 8 закреплены зацепы 11 для взаимодействия с выпуклыми участками 6. Колодки 7 имеют упругие опоры 12, контактирующие с основанием обоймы. Ворс щеточной секции 1 закреплен на внешней стороне донной части желоба, а его боковые стенки 9 на сторонах, обращенных к выступу 8, имеют дополнительные зацепы 13 для взаимодействия с концами 4 обоймы 2. 3 3. п. ф-лы, 4 ил. с (Л

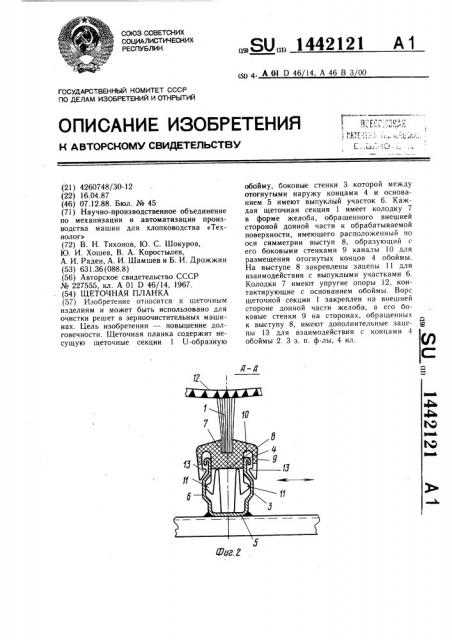

COOS СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ЙЪг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4260748/30-12

{22) 16.04.87 (46) 07.12.88. Бюл. № 45 (71) Научно-производственное объединение по механизации и автоматизации производства машин для хлопководства «Технолог» (72) В. Н. Тихонов, Ю. С. Шокуров, Ю. И. Хошев, В. А. Коростылев, А. И. Раден, А. И. Шамшев и Б. И. Дрожжин (53) 631.36 (088.8) (56) Авторское свидетельство СССР № 227555, кл. А 01 D 46/14, 1967. (54) ЩЕТОЧНАЯ ПЛАНКА (57) Изобретение относится к щеточным изделиям и может быть использовано для очистки решет в зерноочистительных машинах. Цель изобретения — повышение долговечности. Щеточная планка содержит несущую щеточные секции 1 U-образную

„„SU„„1442121 А 1

m 4, А Ol D 46 14, А 46 В 3 00 обойму, боковые стенки 3 которой между отогнутыми наружу концами 4 и основанием 5 имеют выпуклый участок 6. Каждая щеточная секция 1 имеет колодку 7 в форме желоба, обращенного внешней стороной донной части к обрабатываемой поверхности, имеющего расположенный по оси симметрии выступ 8, образующий с его боковыми стенками 9 каналы 10 для размещения отогнутых концов 4 обоймы.

На выступе 8 закреплены зацепы 11 для взаимодействия с выпуклыми участками 6.

Колодки 7 имеют упругие опоры 12, контактирующие с основанием обоймы. Ворс щеточной секции 1 закреплен на внешней стороне донной части желоба, а его боковые стенки 9 на сторонах, обращенных к выступу 8, имеют дополнительные заце- Я пы 13 для взаимодействия с концами 4 обоймы 2. 3 з. п. ф-лы, 4 ил.

1442121

Изобретение относится к щеточным изделиям и может быть использовано для очистки решет в зерноочистительных машинах.

Цель изобретения — повышение долговечности.

На фиг. 1 изображена щеточная планка, установленная на раме в контакте с полотном решета; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — щеточная секция, залитая в пластмассовой колодке, вид сбоку; на фиг. 4 — вид Б на фиг. 3.

Щеточная планка содержит несущую щеточные секции 1 U-образную обойму 2, боковые стенки 3 которой между отогнутыми наружу концами 4 и основанием 5. имеют выпуклый участок 6 на внутренней стороне. Каждая щеточная секция 1 имеет колодку 7 в форме желоба, обращенного внешней стороной донной части к обрабатываемой поверхности, имеющего расположенный по оси симметрии выступ 8, образующий с его боковыми стенками 9 каналы 10 для размещения отогутых концов 4

U-образной обоймы 2. На выступе 8 закреплены зацепы 11 для взаимодействия с выпуклыми участками 6 обоймы 2. Каждая колодка 7 имеет упругие опоры 12, контактирующие с основанием обоймы 2. Опоры 12 выполнены в виде имеющих форму угла ножек, площадь поперечного сечения каждой из которых уменьшается по длине от места крепления к колодке 7.

Ворс щеточной секции 1 закреплен на внешней стороне донной части желоба, а его боковые стенки 9 на сторонах, обращенных к выступу 8, имеют дополнительные зацепы 13 для взаимодействия с концами 4 обоймы 2.

Колодки 7 выполнены из пластмассы заодно с зацепами 11 и 13 и опорами 12.

Поверхности 14 колодок 7, контактирующие между собой в U-образной обойме 2, имеют скругленную форму.

Мягкий и постоянный натяг, образуемый опорами 12 переменной жесткости, обеспечивает высокую надежность в работе щеточных планок, так как каждая секция, кроме всего, может копировать волнистую поверхность решет зерноочистительных машин за счет их относительного разворота вдоль оси U-образной обоймы 2 благодаря скругленной форме.

Формула изобретения

1. Щеточная планка, например, для зерноочистительных машин, содержащая несущую щеточные секции U-образную обойму, боковые стенки которой между отогнутыми наружу концами и основанием имеют выпуклый участок, отличающаяся тем, что, с целью повышения долговечности, каждая щеточная секция имеет колодку в форме желоба, обращенного внешней стороной донной части к обрабатываемой поверхности, имеющей расположенный по оси симметрии выступ, образующий с его боковыми стен20 ками каналы для размещения отогнутых наружу концов U-образной обоймы, закрепленные на выступе зацепы для взаимодействия с выпуклыми участками U-образной обоймы и упругие опоры, контактирующие с основанием U-образной обоймы, 25 при этом ворс щеточнои секции закреплен на внешней стороне донной части желоба, а его боковые стенки на сторонах, обращенных к выступу, имеют дополнительные зацепы для взаимодействия с отогнутыми концами U-образной обоймы.

2. Щеточная планка по п. 1, отличающаяся тем, что колодка выполнена из пластмассы заодно целое с зацепами и опорами.

3. Щеточная планка по пп. 1 и 2, отличающаяся тем, что опоры выполнены в виде имеющих форму угла ножек, площадь поперечного сечения каждой из которых умейьшается по длине от места крепления к колодке.

4. Щеточная планка по п. 1, отличающаяся тем, что поверхности колодок, контактирующие между собой в U-образной обойме, имеют скругленную форму.

1442121

Фиг.1 иг. вид 5
