Соединение труб

Соединение труб

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано для соединения пластмассовых трубопроводов с металлическими преиму - щественно для ирригационных систем. Целью изобретения является повьппение надежности и ремонтопригодности соединения . Соединение состоит из пластмассовой трубы 1 и металлической трубы 2, которая установлена в сквозном отверстии трубы 1. Между трубами 1 и 2 зажат уплотнительный элемент 3. Один конец трубы 2 стянут гайкой А, а на поверхности металлической трубы 2 выполнена перфорация 5. Другой конец трубы 2 заглушен заглушкой 6, Отверстия перфорации диаметром 0,5-0,9.см расположены в шахматном порядке с шагом 0,5 см. Оптимальный угол пер ® форации составляет по сечению 50-120 л f 1 з.п.ф-лы, 1 ил.)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (191 Е- е (1(l (Su 4 А 01 G 25/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМ Ф СВИДЕТЕЛЬСТВУ (54) СОЕДИНЕНИЕ ТРУБ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4178050/30-15 (22) 06.01.87 (46) 07.12.88. Бюл. Р 45 (71) Институт механики и сейсмостойкости сооружений им. M.Ò.Óðàçáàåâà (72) Т.P.Ðàøèäoâ, Г.А.Хромова, В.Г.Ордуханов, Г.Х.Хожметов, А.И.Иткин, Р.Н.Алиев, В.В.Малов и P.Ì.Åðãàøåâ (53) 621. 643 (088. 8) (56) Авторское свидетельство СССР N - 1213303, кл. F 16 Ь 37/00, 1984. (57) Изобретение относится к сельскому хозяйству и может быть использовано для соединения пластмассовых трубопроводов с металлическими преимущественно для ирригационных систем.

Целью изобретения является повышение надежности и ремонтопригодности соединения. Соединение состоит из пластмассовой трубы 1 и металлической трубы 2, которая установлена в сквозном отверстии трубы 1. Между трубами 1и 2 зажат уплотнительный злемент 3. Один конец трубы 2 стянут гайкой 4, а на поверхности металлической трубы 2 выполнена перфорация 5. Другой конец трубы 2 заглушен заглушкой 6. Отверстия перфорации диаметром 0,5-0,9 см расположены в шахматном порядке с шагом 0,5 см. Оптимальный угол пер- щ фараони составпнет по сечению 90-120

1 з.п.ф-лы, 1 ил.

1442136

Формула изобретения

Составитель А.Данченко

Техред A.Êðàâ÷óê Корректор Э.Лончакова

Редактор Н.Лазаренко

Заказ 6321!3

Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству и может быть использовано для соединения пластмассовых трубопроводов с металлическими преимуще- 5 ственно для ирригационных систем.

Целью изобретения является повышение надежности и ремонтопригодности соединения.

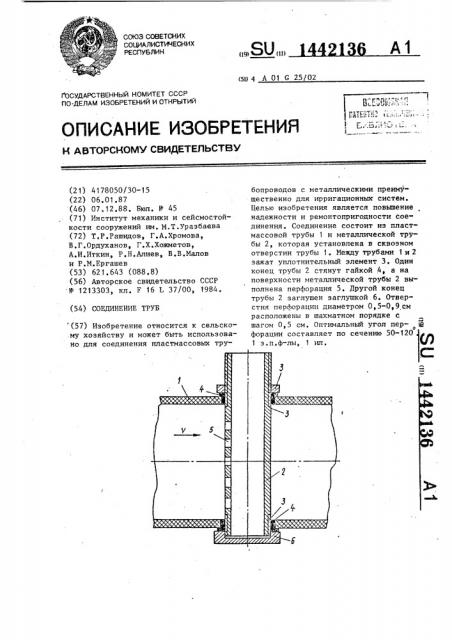

На чертеже представлено соедине- 1О

,ние труб.

Соединение труб состоит из пластмассовой трубы 1 и металлической трубы 2, которая установлена в сквозном отверстии, диаметрально выполненном в теле пластмассовой трубы 1. Упругий уплотнительный элемент 3 зажат между поверхностями металлической 2 и пластмассовой 1 труб с помощью накидной гайки 4. На поверхности метал-2р лической 2 трубы выполнена перфорация 5. С другой стороны металлической трубы 2 установлена заглушка 6. Отверстия перфорации диаметром 0,50,9 см расположены в шахматном поряд-25 ке с шагом 0,5 см. Оптимальный угол перфорации составляет по сечению 50120

Соединение труб работает следующим ,образом, Ж 7

Вода подается в пластмассовую трубу 1, а далее через перфорацию 5в металлическую трубу 2, вытекая фонтанчиком.

1. Соединение труб, преимущественно ирригационных, содержащее элементы сопряжения, о т л и ч а ю щ .е е с я тем, что, с целью повышения надежности и ремонтопригодности, в теле одной из соединительных труб выполнено сквозное отверстие, а элемент соединения выполнен в виде патрубка с резьбой на концевых участках, установленного в сквозном отверстии и имеющего перфорацию на длине, ограниченной внутренним диаметром трубы, причем один конец патрубка снабжен заглушкой, другой стянут гайкой, as местах контакта с трубой установлены уплотнения.

2. Соединение труб по п.1, о т— л и ч а ю щ е е с я тем, что перфорация выполнена диаметром в пределах

0,5-0,9 см с расположением отверстий в шахматном порядке с шагом в пределах 1,0-1,4 см.
