Реферат



Изобретение относится к сельскому хозяйству и обеспечивает повышение точности дозирования длинностебельных кормов путем их измельчения. В бункере 1 размещен подающий транспортер 3. Битер 5 выполнен в виде кожуха с продольными прорезями. В прорезях возвратно-поступательно перемещаются режущие пластины, взаимодействующие с жестко закрепленными на кожухе противорежущими пластинами. Подающий транспортер 3 вращается вместе с рулоном в одну сторону. Режущие пластины обеспечивают совместно с противорежущими пластинами отрезание стеблей и подачу их на выгрузной транспортер 4. Вал кожуха имеет упор для взаимодействия со скошенным торцом ступицы. 1 з.п. ф-лы, 5 ил. S

СОЮЗ СОВЕТСНИХ

СОЙ4АЛИСТИЧЕСНИХ

РЕСПУБЛИН (1) А 01 К 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4249073/30-15 (22) 25. 05. 87 (46) 07 . 12. 88. Бюл, № 45 (71) Благовещенский сельскохозяйственный институт (72) С.M.Äoöåíêo и Е.В.Васильев (53) 636.084.7-83 (088-.8) (56) Авторское свидетельство СССР

¹ 1358863, кл. А 01 К 5/00, 1986.

Авторское свидетельство СССР № 707549, кл. А 01 К 5/00, 1977 ° (54) РАЗДАТЧИК-ИЗМЕЛЬЧИТЕЛЬ K0PN08 (57) Изобретение относится к сельскому хозяйству и обеспечивает повышение точности дозирования длинностебель„„SU„„1442149 А1 ных кормов путем их измельчения. В бункере l размещен подающий транспортер 3, Битер 5 выполнен в виде кожуха с продольными прорезями. В прорезях возвратно-поступательно перемещаются режущие пластины, взаимодействующие с жестко закрепленными на кожухе противорежущими пластинами. Подающий транспортер 3 вращается вместе с рулоном в одну сторону. Режущие пластины обеспечивают совместно с противорежущими пластинами отрезание стеблей и подачу их на выгрузной транспортер 4. Вал кожуха имеет упор для взаимодействия со скошенным торцом ступицы. 1 з.п. ф-лы, 5 ил .

1442149

Изобретение относится к сельскохозяйственному производству, в частности к раздатчикам-измельчителям, и может быть использовано на животноводческих фермах и комплексах при раздаче кормов, супермированных в рулоны.

Цель изобретения — повышение точ- ности дозирования длинностебельных кормов путем обеспечения их измельчения.

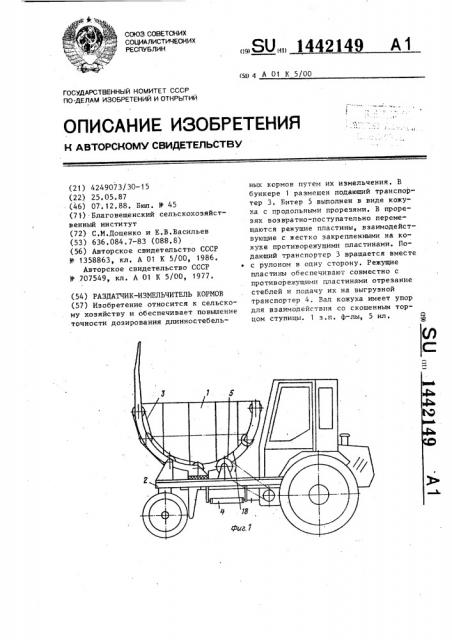

На фиг. 1 изображен раздатчик-измельчитель; на фиг.2 — то же, вид сверху; на фиг.3 — то же, вид спере- 15 ди; на фиг.4 — битер, продольный разрез, на фиг.5 — разрез А-А на фиг.4, Раздатчик-измельчитель содержит бункер 1, установленный на раме 2 20 транспортного средства, В бункере I установлен подающий транспортер 3, а на раме 2 — выгрузкой транспортер

4. В нижней части бункера 1 на раме

2 установлен битер 5, выполненный 25 в виде кожуха 6 с продольными прорезями 7 и перемещающимися по ним saxватывающими элементами. Захватывающие элементы выполнены в виде режущих пластин 8. Вал 9 заключен в ко,жух 6. У прорезей 7 кожуха 6 закреплены противорежущие пластины 10. Вал 9 имеет ступицу 11, на которой установлены режущие пластины 8 с возможностью взаимодействия с противорежущими пластинами 10 при возвратно-посту35 пательном осевом перемещении ступицы

11 относительно вала 9. Вал 9 кожуха

6 имеет упор 12, а ступица 11 подпружинена посредством пружины 13 и имеет скошенный торец 14 для взаимодействия с упором 12. Режущие пластины

8 установлены на планках 15, которые закреплены на ступице 11 посредством дисков 16. Поворот бункера 1 осущест45 вляется посредством гидроцилиндров

17. В зоне размещения битера 5 установлен направляющий козырек 18 для предотвращения потерь корма.

Раздатчик-измельчитель работает следующим образом. 50

Перед началом работы гидроцилиндрами 17 бункер 1 опрокидывается вперед, захватывает рулон и возвращается в исходное положение,. Подающий транспортер 3 вращает рулонный тюк вокруг своей оси. Битер 5, установленный на раме 2 и выполненный в виде кожуха 6 с продольными прорезями 7 и захватывающими элементами, вращается в ту же сторону, что и рулонный тюк.

В процессе вращения режущие 8 и противорежущие 10 пластины захватывают слой стеблей, которые при дальнейшем вращении битера 5 попадают в зазор между кожухом 6 и козырьком

18. Величина зазора на 1-1,5 см больше высоты противорежущнх пластин 10, так как режущие пластины 8 находятся в прорезях 7 кожуха 6, а режущие пластины 8, планки 15, диски 16 и ступица 11 составляют жесткую конструкцию, при вращении кожуха 6 вращается вся эта конструкция, Ступица 11 с одной стороны взаимодействует с пружиной

13, а а другой стороны — с упором 12, закрепленном на валу 9, который жестко связан с рамой 2. Ступица 11 с этой стороны имеет скошенный торец

14, вследствие чего происходит возвратно-поступательное движение режущих пластин 8 и отрезание стеблей, которые подают на выгруэной транспортер 4, затем в кормушки животных.

Формула и з о б р е т е н и я

1. Раздатчик-нзмельчитель кормов, содержащий размещенный на раме бункер с подающим транспортером, битер,выполненный в виде кожуха с прорезями и перемещающимися по ним захватывающими элементами, установленными на заключенном в упомянутый кожух валу, и противорежущими пластинами, которые закреплены у прорезей кожуха, выгрузной транспортер, о т л и ч а— ю m и и с я тем, что, с целью повышения точности дозирования длинностебельных кормов путем обеспечения их измельчения, прорези в кожухе выполнены продольными, а захватывающие элементы — в виде режущих пластин, которые установлены на ступице вала с возможностью возвратно-поступательного осевого перемещения в упомянутых прорезях и взаимодействия с противорежущими пластинами.

2. Раздатчик-измельчитель по п. 1, отличающийся тем, что вал кожуха снабжен упором, а ступица подпружинена и имеет скошенный торец для взаимодействия с упором.
