Устройство для тренировки дыхания

Устройство для тренировки дыхания

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к пульмонологическим физиотерапевтическим устройствам . Целью изобретения является независимое регулирование сопротивления вдоху и выдоху в процессе дыхания . Устройство содержит полый корпус 1 с отверстиями, ограничитель, эластичньш клапан 2, причем ограничитель выполнен в виде штанг 3. Устройство позволяет обеспечить плавное регулирование сопротивления воздушному потоку, длительности и отношения времени вдоха и выдоха. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д11 4 А 61 И 16!06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4232860/28-14 (22) 19.02.87 (46) 07.12.88. Бюл. У 45 (75) В.А.Лопата (53) 615.475:615.835(088.8) (56) Авторское свидетельство СССР

У 1003850. кл. А 61 М 17/00, 1980. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ДЫХАНИЯ (57) Изобретение относится к медицинской технике, а именно к пульмоноло„.SU„„1442218 А1 гическим физиотерапевтическим устройствам. Целью изобретения является независимое регулирование сопротивления вдоху и выдоху в процессе дыха ния. Устройство содерзит полый кор- пус 1 с отверстиями, ограничитель, эластичный клапан 2, причем ограничитель выполнен в виде штанг 3. Устройство позволяет обеспечить плавное регулирование сопротивления воздушному потоку, длительности и отношения времени вдоха и выдоха. 1 ил.

1442218

Формула изобретения

Составитель В.Бербенец

Редактор A.Âîðoâè÷ Техред И.Дидык Корректор Э.Лончакова

Заказ 6325/7

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к медицинской технике, а именно к пульмоноло" гическим физиотерапевтическим устройствам, и может быть использовано для

5 тренировки дыхательных органов у лиц, страдающих заболеваниява легочной системы, а также для тренировки спортсменов и профилактики легочных заболеваний. 10

Целью изобретения является независимое регулирование сопротивления вдоху и выдоху в процессе дыхания.

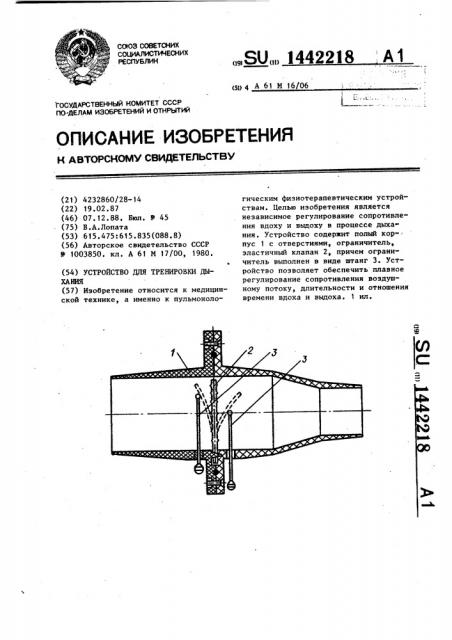

На чертеже изображено устройство, общий вид. 15

Устройство содержит полый корпус 1 с отверстиями, ограничитель, эластичный клапан 2, причем ограничитель выполнен в виде штанг 3.

Устройство работает следующим образом.

При вдохе пациента эластичный клапан 2 прогибается, образуя сегментное отверстие для прохода потока воздуха 25 в сторону пациента. При выходе эластичный клапан прогибается в сторону от пациента. При прогибе эластичный клапан упирается в одну из штанг 3 ограничителя. изменением положения 30 штанг по высоте регулируют площади проходных сегментных отверстий и, следовательно, длительности вдоха, выдоха, а также величину сопротивления дыханию.

Ребра жесткости, расположенные горизонтально на обеих сторонах элас- . тичного клапана, создают условия для направленного изгиба.

Ус ройство позволяет обеспечить плавное регулирование условий прохождения воздушного потока для достижения желаемого терапевтического и профилактического эффекта.

Устройство для тренировки дыхания, содержащее полый корпус с отверстиями, ограничитель, эластичный клапан, выполненный в виде лепестка и расположенный внутри корпуса перпендику-, лярно его продольной оси, о т л ич а ю щ е е с я тем, что, с целью независимого регулирования сопротивления вдоху и выдоху в процессе дыхания, ограничитель выполнен в виде штанг, подвижных относительно корпуса в направлении оси клапана, проходящей через его основание, и расположенных по обе стороны клапана.
