Игрушка "летающая модель вертолета

Игрушка "летающая модель вертолета

Иллюстрации

Показать все

Реферат



1. ИГРУШКА, содержащая воздушный винт, подвешенный с возможностью вращения к стилизованному корпусу. выполненному с возможностью висения в потоке воздуха, отличающаяся тем, что, с целью повьшения занимательности, воздушный винт установлен на имеющейся у стилизованного корпуса направляющей с возможностью перемещения по ней во время вращения, 2. Игрушка по п. 1, отличающаяся тем, что воздушный винт и направляющая образуют винтовую пару.

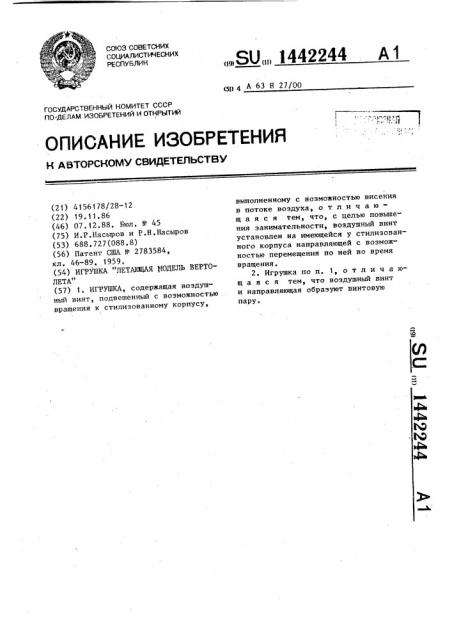

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (1) 4 А 63 Н 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4156178/28-12 (22) 19.11.86 (46) 07. 12.88. Бюл. N- 45 (75) И.P.Èàñûðîâ и P.Н.Насыров (53) 688.727(088.8) (56) Патент США К - 2783584, кл. 46-89, 1959. (54) ИГРУЦ1КА "ЛЕТАЮЩАЯ МОДЕЛЬ ВЕРТОЛЕТА" (57) 1. ИГРУШКА, содержащая воздуш" ный винт, подвешенный с возможностью вращения к стилизованному корпусу, „„SU„„1442244 A 1 выполненному с возможностью висения в потоке воздуха, о т л и ч а ющ а я с я тем, что, с целью повыше"" ния занимательности, воздушный винт установлен на имеющейся у стилизованного корпуса направляющей с возможностью перемещения по ней во время вращения.

2. Игрушка по п. 1, о т л и ч а ющ а я с я тем, что воздушный винт и направляющая образуют винтовую пару.

1442244

Составитель А.Карпов

Редактор П.Герани Техред Л.Сердюкова Корректор Л.Пилипенко

Заказ 6327/8

Тираж 411 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-3S Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к производству игрушек.

Цель изобретения — повышение занимательности. с

На чертеже изображена игрушка, общий вид.

Игрушка содержит стилизованный кор. пус, выполненный с возможностью висения в потоке воздуха в виде запал- l(j ненной воздухом эластичной оболочки 1, охватывающей шарик 2 и имеющей торообразную форму, направляющую 3, выполненную в виде стержня с резьбой, установленного одним концом в шарике 2,15 и воздушный винт 4, образующий с направляющей 3 винтовую пару., Торообраэную форму эластичной oGoлочки 1 получают следующим образом.

Заполненную воздухом эластичную 20 оболочку 1 продавливают шариком 2 с установленной в нем направляющей 3 до соединения двух противоположных стенок оболочки 1. Затем шарик 2 охватывают оболочкой 1, после чего 25 ее перевязывают нитью у основания направляющей 3. В результате эластичная оболочка 1 принимает торообразную форму без центрального отверстия.

Игрушка работает следующим образом.

Игрушку помещают в поток воздуха.

Источником потока воздуха может быть бытовой вентилятор и т.д. Игрушка зависает в потоке. Вращающийся воздушный винт 4 стабилизирует положени игрушки. Вращаясв, воздушный винт 4 перемещается по направляющей 3 вверх, I в реэульта.те чего центр тяжести иг/ рушкл также смещается. Игрушка становится менее устойчивой, благодаря чему ее можно опрокинуть, изменив направление потока воздуха. Игрушка, перевернувшись воздушным винтом 4 вниз, продолжает висеть в потоке воз" духа., a воздушный винт 4, вращаясь, перемещается к оболочке 1, что также приводит к смещению центра тяжести игрушки и уменьшает ее устойчивость в потоке воздуха.

Таким образом, игрушка может перемещаться в пространстве и переворачи" ваться посредством изменения направления потока воздуха.
