Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 В 66 В 5/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ. В»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4233023/40-11 (22) 24.04.87 (46) 07.12.88. Бюл. У 45 (72) В.Н. Колганов (53) 621.86.07 (088.8). (56) Авторское свидетельство СССР

У 887407, кл. В 66 В 5/24, 1980. (54) КАНАТНЫЙ ЛОВИТЕЛЬ ,(57) Изобретение относится к области подъемно-транспортного машиностроения, в частности к ловителям. Цель изобретения - повышение надежности и расширение эксплуатационных возмож„„SU„„1442495 . А1 ностей канатных, лифтовых и rpysoподъемных систем путем экстренной ос тановки каната подъемника заслонкой, имеющего клинообразное отверстие.

При срабатывании пиропатрона 10 от источника аварийного сигнала, поршень

8 под действием давления газов перемещает фиксирующий элемент 5, который стенками в районе клинообразного отверстия 6 зажимает канат 2.и одновременно прижимает его к стенкам клинообразного отверстия 3 в корпусе 1.

Под действием сил трения канат подъемника останавливается. 2 ил.

1442495 одновременно прижимает его к стенкам клинообразных отверстий 3 s корпусе

1, Под действием сил трения канат подъемника останавливается.

Толщина заслонки выбирается такой

1чтобы исключить перерубание каната.

Возврат фиксирующего элемента в исходное положение производится с помощью пружины.

Формула изобретения

Рие 2

Составитель Л. Лапенко

Техреп 11.Дидьк Корректор В. Романенко

Редактор Л. Гратилло

Заказ 6350j21 Тираж 691 Подписное

ВПИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4!5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к области подъемно-транспортного машиностроения и может быть использовано для аварийной остановки канатов подъемни- 5 ков, кабин лифтов, клетей и других грузоподъемных средств.

Целью изобретения является повышение надежности и расширение эксплуатационных возможностей. 10

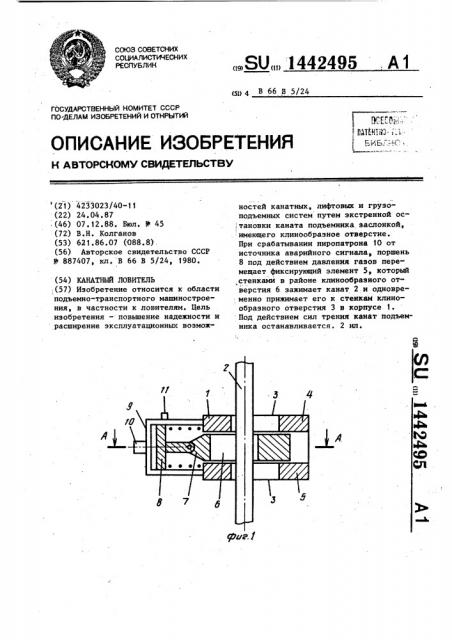

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Ловитель канатный состоит из кор" пуса 1, внутри которого находится ка- 15 нат 2 подъемника, проходящий через клинообразные соосные отверстия 3 в верхней 4 и нижней 5 крышках корпуса

1 и широкую часть клинообразного отверстия б фиксирующего элемента 7. 2О

Поршень 8 размещен в цилиндре 9, снаружи которого установлены пиропатрон

t0 и клапан 11. сброса давления. Элемент 7 соединен с поршнем.

При срабатывании пиропатрона t0 под действием давления газов, поршень 8 перемещает фиксирующий элемент 7, который стенками клинообразного отверстия б зажимает канат 2 и 30

Канатный ловитель, содержащий смонтированный в корпусе с возможностью взаимодействия с канатом подпружиненный фиксирующий элейент и пиропатрон, соединенный с источником аварийного сигнала, о т л и ч а ю щ и йс я тем, что, с целью повьппения на-, дежности и расширения эксплуатационных возможностей, корпус включает в себя верхнюю и нижнюю крышки; между которыми установлен с возможностью горизонтального перемещения фиксирующий элемент, причем в обеих крышках и фиксирующем элементе выполнены соосные клинообразные отверстия, вершины которых разнонаправлены друг от" носительно друга.
