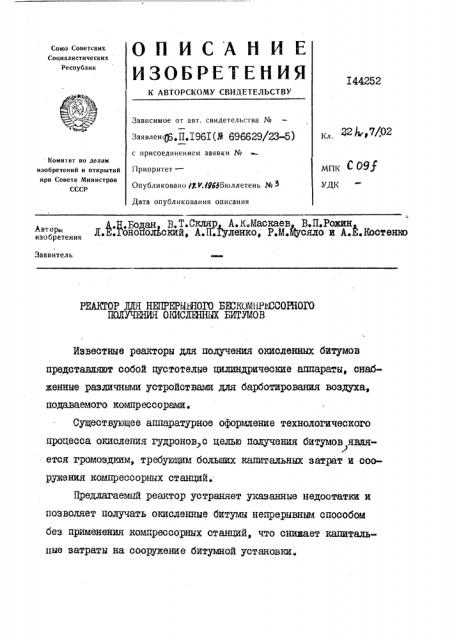

ОПИСАНИЕ иЗОБРетения

Союз Советских

Социалистических

Республик

744252

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлен<@, П,196I (3 696629/23»5} с присоединением заявки № кл. 32А 02

Комитет по делам изобретений и открытий при Совете Министров

СССР мпк с оЮ

УДК

11риоритет—

Опубликовано ©К УЯБюллетень №

Дата опубликования описания

А.Й.Бопан В, Т.Скляр А.К.Маскаев В.П.Рожин

ЛЛ.ГонойолАонйй, А.П,тулвнйо, p.m. ñÿëî н А.Е.Кооввню

Заявитель

РЕАКТОР НЕПРЕРЫВНОГО БИСКОМИРИССОБНОГО

ПОЛ ОКИСЗПННЫХ БИТУМОВ процесса окисления гудронов с целью получения битумов яаия1 ется громоздким, требующим больших капитальных затрат и сооружвния компрессорных станций, Предлагаемый реактор устраняет укаэанные недостатки и позволяет получать окисленные битумы непрерывным способом без применения комнрессорных станций, что снижает капитальпые затраты на сооружение битумной установки.

Известные реакторы для получения окисленных битумов представляют собой цустотелые цилиндрические аппараты, снабженные различными устройствами для барботирования воздуха, подаваемого компрессорами.

Существующее аппаратурное офорвшение технологического

Предлагаемый реактор представляет собой горизонтальный секционный аппарат, количество секций которого, pR3, WMeH ных перегородками, соответствует количеству получг.емых марок битума. 3 каждой секции реактора установлено диспергирующее устройство, состоящее из рабочего колеса вентилятора, приводимого в движение от электродвигателя. Вентилятор засасывает Воздух для окисления снар дки который проходя через центральную трубу, выдувается в гудрон, подвергаемый окислению. Отработанный воздух из аппарата выбрасывается в атмосферу.

Реактор имеет охлаждающую рубашку, а высота уровня окисляемого гудрона поддерживается шиберами, установлен== ными на перегородках, разделяющих аппарат на секции. Отли= чительная особенность реактора состоит в том, что он разде=лен на секции вертикальными перегородкаии с шиберами, а в каждой секции установлено диспергирующее устройство.

Сущность конструкции реактора поясняется чертееами, На фиг. I показан боковой вид реактора; на фиг. 2поперечный разрез реактора (А А).

Гудрон непрерывно подается в реактор через патрубок I.

Реактор разделен на определенное количество секций при поыощи перегородок 2 с шиберами 3, регулирующими уровень гудрона.

Воздух для окисления гудрона засасывается диспергирукпцим устройством 4, размещенным в каждой секции реактора. Отработанный воздух выходит из каждой секции реактора через патрубки 5, а патрубки 6 предназначены для регулирования уровня в секциях при помощи шиберов. Конденсат для охлаждепара из нее происходит через патрубок 8. Патрубок 9 предназна» чен для ви:ода битума, а патрубок IO-для дренажа.

Предлагаемый способ непрерывного окисления гудронов для получения битумов является прогрессивным, обеспечивая непрерывный процесс и автоматизацию получения битума.

Применение этого способа уаграняет необходимость сооружения громоздких кубов для окисления битума и компрессорник станций для подачи воздуха, что снижает капитальные затраты на сооружение битумной установки.

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

3:. Реактор для непрерывного бескомпрессорного получ6ния окисленным битумов, представляющий собой горизонтальный цилиндрический аппарат с охлажлающим устройством, о тл и ч а ю щ и И с я тем, что, с целью обеспечения непрерывности процесса окисления гудронов, реактор разделен на секции вертикальными перегородками с шиберами.

2. Реакторпоп. I, отличающийся тем, что, с целью интенсификации процесса окисления гудронов и проведения его бескомпрессорным способом, в каждой секции установлено диспергирующее устройство.
