Устройство для нанесения лакокрасочных покрытий способом электроосаждения

Устройство для нанесения лакокрасочных покрытий способом электроосаждения

Иллюстрации

Показать все

Реферат



Изобретение относится к технике получения лакокрасочных покрытий способом электроосаждения и может найти широкое применение в автомобильной, электротехнической и других отраслях промышленности.Цель изобретенияповышение качества покрытия путем улучшения качества разделения фильтрующей среды. Для очистки лакокрасочного материала, стабилизации его состава с помощью насоса 7, установленного на входе, он проходит ультрафильтрационную систему 6. При этом вентили 9,14 открЬгты, вентили 10, 13 закрыты . После фильтрации очищенный лакокрасочный материал по трубопроводу 12 возвращается в ванну 1, а получаемый фильтрат по трубопроводам 15 поступает в бак 16 сбора фильтрата, откуда поступает в промывную систему. После некоторого времени работы перекрывают вентили 9, 14 и открьшают вентили 10,13, включается дополнительный насос 8 и режим ультрафильтрации осуществляется в обратном направлении. 2 ил. а s (Л с: 4 -

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (51) 4 С 25 D 13/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ. (21) 4262889/23-02 (22) 28 04 87 (46) 07.12.88. Бюл. В 45 (71) Научно-производственное объединение технологии и оборудования защитных покрытий в автомобильной промышленности "Автопромпокрытие" (72) Н.Ш.Батманишвили, Ю.М,Ковалыско, В,С.Сергеева и В.К,Тарноруцкий (53) 621.359(088.8) (56) Реферат к заявке Японии

11 - 58-.2600, кл. С 25 D 13/06, опублик.

1983. (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ СПОСОБОМ ЭЛЕКТРООСАЖДЕНИЯ (57) Изобретение относится к технике получения лакокрасочных покрытий способом электроосаждения и может найти широкое применение в автомобильнои, электротехнической и других отраслях промьпцленности.Цель изобретения — повышение качества покрытия путем улучшения качества разделения фильтрующей среды, Для очистки лакокрасочного материала, стабилизации его состава с помощью насоса 7, установленного на входе, он проходит ультрафильтрационную систему 6. При этом вентили

9, 14 открыты, вентили 10, 13 закрыты, После фильтрации очищенный лакокрасочный материал по трубопроводу 12 возврашается в ванну 1, а получаемый фильтрат по трубопроводам 15 поступает в бак 16 сбора фильтрата, откуда поступает в промывную систему. После некоторого времени работы перекрывают вентили 9, 14 и открывают вентили ®

10, 13 включается дополнительный насос 8 и режим ультрафильтрации осуществляется в обратном направлении. С, 2 ил.

1442564

Изобретение относится к технике получения лакокрасочных покрытий спо" собою электроосаждения и может найти широкое применение в автомобильной, 5 элек тро тех ниче ской и других о тра слях промышленности.

Целью изобретения является повышение качества покрытия путем улучшения разделения фильтрующей среды, 10

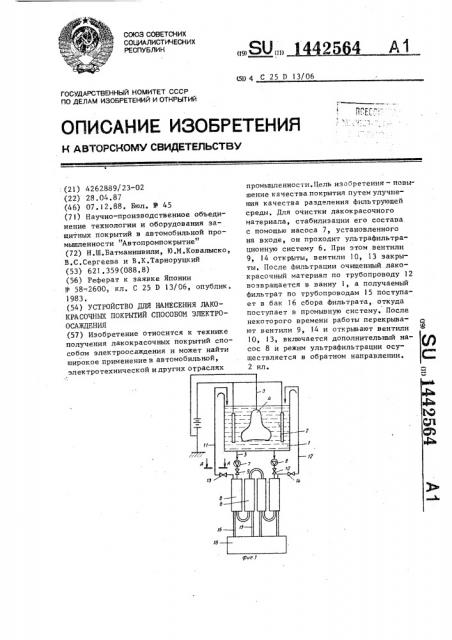

На фиг.1 показана схема устройства; на фиг.2 — сечение А-A на фиг.1.

Устройство состоит из ванны 1 для раствора лакокрасочного материала, в которой расположены электроды 2, под- 15 веска 3 с окрышиваемым изделием 4.

Ванна 1 соединена трубопроводами 5 с ультрафильтрационной системой 6, состоящей из отдельных фильтрующих элементов. На трубопроводах 5 на входе 20 и выходе системы установлены насосы

7 и 8, связанные с ультрафильтрационной системой запорными вентилями 9 и 10. В ванну 1 из ультрафильтрационной системы выходят трубопроводы 11 и 12 с установленными на них запорными вентилями 13 и 14. Выходящие из ультрафильтрационпой системы трубопроводы 15 >зведень> в бак 16 сбора фильтрата. Трубопровод 11 (иде лти— но и другие трубопроводы) имеет полимерное электретное покрытие, пегио,.;.ически получающее заряд, равный пс знаку заряду частиц полиионов лакокрасочного материала (для анофореза— минус, для катофореза — плюс), Устройство работает, следующим образом.

Подлежащее окраске изделие 4 подвешивается на подвеску 3 и погружает- <0 ся в ванну 1, где между электродами

2 покрывается лакокрасочным материалом известным способом электроосаждения (электрофореза). Для очистки находящегося в ванне раствора лако- 45 красочного материала, стабилизации его состава он по трубопроводу 5 с помощью насоса 7, установленного на входе, проходит ультрафильтрационную систему.6, При этом вентили 9 и 14 50 открыть>г вентили 1О и 13 закрыты,После фильтрации очищенный лакокрасочный материал по трубопроводу 12 возвращается в ванну 1, а получаемый фильтрат по трубопроводам 15 поступает в бак 16 сбора фильтрата, откуда поступает в промывную систему (не показана).

После некоторого времени работы, например через сутки, перекрывают вентили 9, 14 и открывают вентили 10 и 13,.включается дополнительный насос 8, установленный на выходе, и режим ультрафильтрации осуществляется в обратном направлении, а именно очищенный лакокрасочный материал через ультрафильтрационную систему 6 по трубопроводу 11 возвращается в ванну

1. Периодически от внешнего источника на полимерное электретное покрытие

17 подают заряд, равный по знаку заряда полииона материала, Выполнение на внутре". них поверхностях трубопроводов полимерного электретного покрытия позволяет предотвратить агрегатирование частиц материала на поверхности трубопроводов и фильтрэлементов, сохранить тем самым суммарный заряд полиионов материала и обеспечить требуемое качество окраски,, а установка дополнительного насоса для изменения направленности потока материала позвол;>т уменьшить сопротивление ультраильтрационной системы, продлить срок службы фильтрующих элементов.

Формула и 3 о б р е т е н и я

Устройство для нанесения лакокрасочных покрытий способом электроосаж". дения, содержащее ванну для раствора, сВЯзанную посредстВОм трубопроводрв с ультрафильтрационной системой, состоящей из отдельных фильтрующих элементов, на входе в которую установлен насос, о т л и ч а ю щ е е с я тем, что, с целью повышения качества покрытия путем улучшения качества разделения фильтрующей среды, оно снабжено дополнительным насосом, установленным на выходе ультрафильтрационной системы, всасывающий патрубок которого соединен с ванной для раствора.

1442564 дмг 2

Составитель И.Саакова

Редактор Н.Гунько Техред Л.Олийнык Корректор, М.Шароши

Заказ 6357/24 Тираж 622 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г; Ужгород, ул. Проектная, 4
