Коническая мельница для размола волокнистых материалов

Коническая мельница для размола волокнистых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для размола волокнистыхматериалов и может быть использовано в целлюлозно-бумажной промышленности для измельчения клетчатки и продуктов на ее основе. Цель изобретения - увеличение рабочего ресурса мельницы при одновременном обеспечении высокого качества помола. Мельница состоит из корпуса 1, соосно установленных Б нем статора 2 и ротора 3, на рабочих поверхностях 4 и 5 которых выполнены ножи и канавки между ними постоянной глубины. В статоре 2, внешняя поверхность которого вьшолнена цилиндрической формы, по его образующей с постоянным по окружности шагом нарезаны сквозные радиальные каналы. При этом на внешней поверхности статора с возможностью перемещения вдоль его оси закреплены вплотную одна к. другой пластины 0, выступы которых расположены в соответствуюш;их каналах S 9 и образуют ножи статора. Для загрузки и выгрузки материала мельница снабжена входным 12 и выходным 13 патрубками. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (511 4 D 21 D 1(22

ОПИСАНРЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4120812/29-12 (22) 30. 06. 86 (46) 07. 12. 88. Бюл. Ы 45 (7 1) Казанский химико-технологический институт им. С.М.Кирова (72) B.Б.Репин, В.В.Колокольников, А.Ф.Махоткин и А.А.Золотарев (53) 676.1.053.34(088.8) (56) Патент ФРГ У 1243507, кл. Ю 21 В, l967. (54) КОНИЧЕСКАЯ МЕЛЬНИЦА ДЛЯ РАЗМОЛА

ВОЛОКНИСТЫХ МАТЕРИАЛОВ (57) Изобретение относится к устройствам для размола волокнистых материалов и может быть использовано в целлюлозно-бумажной промышленности для измельчения клетчатки и продуктов на ее основе. Цель изобретения — увеличение рабочего ресурса мельницы

„„ЕИ„„ 442584 И при одновременном обеспечении высокого качества помола. Мельница состоит иэ корпуса 1, соосно установленных в нем статора 2 и ротора 3, на рабочих поверхностях 4 и 5 которых выполнены ножи и канавки между ними постоянной глубины. В статоре 2, внешняя поверхность которого выполнена цилиндрической формы, по его образующей с постоянным по окружности шагом нарезаны сквозные радиальные каналы.

При этом на внешней поверхности статора с возможностью перемещения вдоль его оси закреплены вплотную одна к. другой пластины 10 выступы которых расположены в соответствующих каналах

9 и образуют ножи статора. Для загрузки и выгрузки материала мельница снабжена входным 12 и выходным 13 патрубками 3 ил

1442584

Изобретение относится к устройствам для размола волокнистых материалов и можеч быть использовано в целлюлозно-бумажной промышленности для

5 измельчения клетчатки и продуктов на ее основе.

Цель изобретения — увеличение рабочего ресурса мельницы при одновременном обеспечении высокого качества помола.

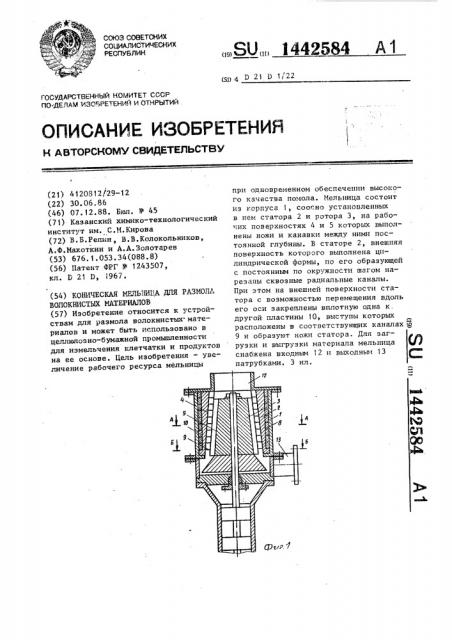

На фиг. 1 представлена коническая мельница для размола волокнистых материалов, продольный разрез; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1.

Коническая мельница для размола волокнистых материалов состоит из корпуса 1, соосно установленных в нем статора 2 и ротора 3, на рабочих по- 20 верхностях 4 и 5 которых выполнены ножи 6 и канавки 7 между ними постоянной глубины. В стяторе 2, внешняя поверхность 8 которого выполнена цилиндрической формы, по его образующей 25 с постоянным по окружности шагом нарезаны сквозные радиальные каналы 9.

При этом па внешней поверхности 8 статора 2 с возможностью перемещения вдоль его оси закреплены впл.,тную од- 3-: на к другой пластины 10, выступы которых расположены в соответст ":;:к»:гих сквозных радиальных каналах Э .i об:,» зуют ножи 6 статора 2. Для загрузя ., и выгрузки обрабатываемого матери .ля мельница снабжена входньгл I2 и выходным 13 г атрубками.

Кониче кая мельница работает следующим образом.

Исходный волокнистый материал в ви-10 де водной суспензии концентрацией

2-8Х через патрубок 12 подают в рабочую полость мельницы, где она подхватывается ротором 3 и перемещается вдоль мельницы„ попеременно переходя с ротора 3 на статор 2 и обратно, попадая каждый раз и зону измельчения, и выходит иэ мельницы через патрубок 13.

Ротор 3 мельницы изготавливается из материала, имеющего большую износостойкость, чем пластины 10 с выступами 11 статора 2, поэтому по мере работы мельницы износ гарнитуры идет в основном за счет износа выступов 11 пластин 10 ставора 2.

В процессе эксплуатации мельницы происходит равномерный износ преимущественно пластин 10 статора 2. При этом зазор между гарнитурой статора

2 и ротора 3 увеличивается, ухудшая качество помола. Для уменьшения зазора осуществляют осевое перемещение ротора 3 относительно статора 2. После того, как величина перемещения превысит толщину пластины IО, осуществляют замену гарнитуры статора 2 путем удаления пластины 10, имеющей наибольший диаметр по выступам 11, остальные пластины 10 смещают вдоль цилиндрической внешней поверхности 8 статора 2 на величину толщины удаленной пластины 10 в сторону увеличенного .диаметра ротора 3. В зону статора

2, расположенную в области наименьшего диаметра ротора 3, добавляют новую пластину 10 с выступамг, !1, Мельницу собирают, регулируют и проводят размол продукта до и..--носа гарнитуры, затем описан :1A порт зк восстановления гарнитуры повторяют.

Таким образом, =-а:.. ет перемещающихся вдоль оси мельницы по внешней поверхности статора пластин с выступами и замены их по мере износа обесп -чивается более полг ое использование рабочей гарниту-,ы статора, что .. величивает рябо гий ресурс мельницы.

Кроме того, в предлагаемой мельнице .;рактичсски нет эффекта уменьшения г. убииы канавок между ножами статора по мере износа гарнитуры, гто обеспечивает стабильность качества обработанного продукта.

Формула и з э б р е т е н и я

Коническая мельница для размола волокнистых материалов, преимущественно нитроцеллюлозы, содержащая корпус, соосно установленные в нем статор и ротор, на рабочих поверхностях которых выполнены ножи и канавки между ними постоянной глубины, о т— л и ч а ю щ а я с я тем, что, с целью увеличения рабочего ресурса при одновременном обеспечении высокого качества помола, внешняя псверхность статора выполнена цилиндрической формы, по образующей статора нарезаны с постоянным по окружности шагом сквозные радиальные каналы, при этом на внешней поверхности статора с возможностью перемещения вдоль оси мельницы закреплены вплотную одна к другой пластины, выступы которых расположены в соответствующих сквозных радиальных каналах и образуют ножи статора.
