Мв 144261

Класс 31а, 1в1 ссср

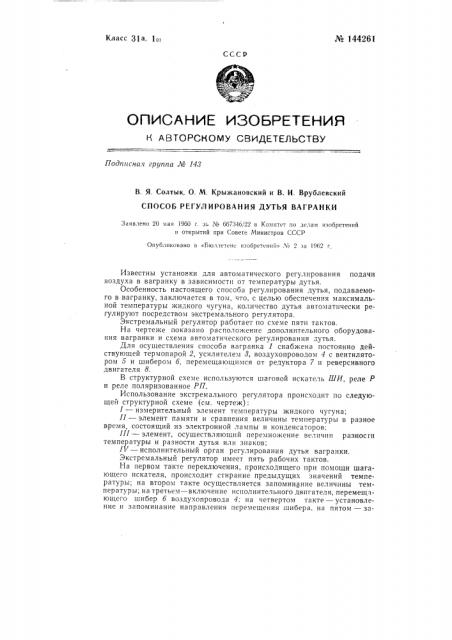

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 148

В. Я. Солтык, О. М. Крыжановский и В. И. Врублевский

СПОСОБ РЕГУЛИРОВАНИЯ ДУТЪЯ ВАГРАНКИ

Заявлено 20 мая 1960 г. за No 667346 22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене ивобретеиий> М 2 аа 1962 г

Известны установки для автоматического регулирования подачи воздуха в вагранку в зависимости от температуры дутья.

Особенность настоящего способа регулирования дутья, подаваемого в вагранку, заключается в том, что, с целью обеспечения максимальной температуры жидкого чугуна, количество дутья автоматически регулируют посредством экстремального регулятора.

Экстремальный регулятор работает по схеме пяти тактов.

На чертеже показано расположение дополнительного оборудования вагранки и схема автоматического регулирования дутья.

Для осуществления способа вагранка 1 снабжена постоянно действующей термопарой 2, усилителем 8, воздухопроводом 4 с вентилятором 5 и шибером б, перемещающимся от редуктора 7 и реверсивного двигателя 8.

В структурной схеме используются шаговой искатель ШИ, реле P и реле поляризованное РП.

Использование экстремального регулятора происходит по следующей структурной схеме (см. чертеж):

1 — измерительный элемент температуры жидкого чугуна;

П вЂ” элемент памяти и сравнения величины температуры в разное время, состоящий из электронной лампы и конденсаторов:

П1 — элемент, осуществляющий перемножение величин разнос ги температуры и разности дутья или знаков;

Л вЂ” исполнительнь1й орган регулирования дутья вагранки.

Экстремальный регулятор имеет пять рабочих тактов.

На первом такте переключения, происходящего при помощи шагающего искателя, происходит стирание предыдущих значений температуры; на втором такте осуществляется запоминание величины температуры; на третьем — включение исполнительного двигателя, перемещающего шибер б воздухопровода 4; на четвертом такте — установление и запоминание направления перемещения шибера, на пятом — за№ 144261 поминание нового значения температуры и сравнения его с предыдущим.

В зависимости от знака температуры и направления вращения исполнительного двигателя шибер воздухопровода будет закрываться и открываться в сторону максимума экстремальной кривой. Так как процесс автоматически повторяется, то тем самым подбирается наиболее выгодное условие оптимального дутья, при котором получается жидкий чугун с наиболее высокой температурой, возможной в данное время в условиях плавки.

Предмет изобретения

Способ регулирования процесса дутья вагранки, от л и ч а ю щ и йс я тем, что, с целью обеспечения максимальной температуры выплавляемого чугуна, оптимальное количество подаваемого в вагранку дутья автоматически устанавливают и регулируют экстремальным регулятором. № 1442б1
