Реферат



Изобретение относится к горному делу, м.б, использовано в нефтяной пром-сти для извлечения насосных штанг (Ш) и позволяет расширить технол. возможности извлечения Ш. Корпус 1 имеет вверху резьбу для переходника 2, соединенного с бурильными трубами 3. Поверхность торца (Т) 4 коргпуса 1 выполнена вогнутой формы, изготовлен Т 4 в виде сменного вкладыша 5. В нижней части корпуса 1 прикреплены две направлякнцие (Н) 6, расположенные одна против другой с образованием вертикальной прорези. В последней установлены закрепленные на внутренней стороне одной из Н 6 в ной плоскости, перпендикулярной оси корпуса 1, элементы 7 для захвата Ш 8. Спускают устр-во до верхнего конца изогнутых Ш 8, при этом верхний конец Ш 8 заходит между Н 6. Опустив до Т 4 корпуса 1, разгружают трубы 3, при этом верхний конец Ш 8 скользит по Т 4 и, изгибаясь, уходит в противоположный проем между Н 6, Дойдя до стенки эксплуатационной колонны 9, конец Ш В изгибается вторично и приобретает форму петли. При подъеме корпуса 1 захваты 7, дойдя,до петли Ш 8, подхватыван 1 г ее. 4 ил. а S (Л

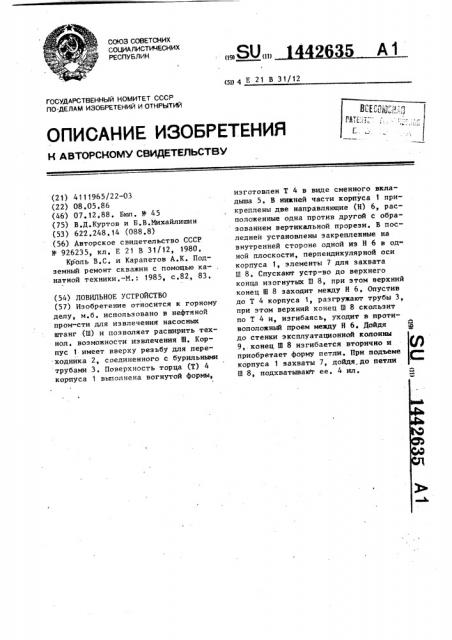

СОЮЗ СОВЕТСНИХ

СОЦИА ЛИСТИЧЕСНИХ

РЕСПУБЛИК

<е 811 ап

5 Ai (у 4 Е 21 В 31/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4111965/22-03 (22) 08.05.86 (46) 07 ° 12.88. Бюл. И 45 (75) В.Д.Куртов и Б.В.Михайлишин (53) 622.248.14 (088.8) (56) Авторское свидетельство СССР

Ф 926235, кл, Е 21 В 31/12, 1980.

Кроль В.С. и Карапетов A,К. Подземный ремонт скважин с помощью ка- . натной техники.-M. 1985, с.82, 83. (54) ЛОВИЛЬНОЕ УСТРОЙСТВО (57) Изобретение отйосится к горному делу, м.б использовано в нефтяной пром-сти для извлечения насосных штанг (ill) и позволяет расширить технол. воэможности извлечения Ш. Корпус 1 имеет вверху резьбу для переходнйка 2, соединенного с бурильными трубами 3. Поверхность торца (Т) 4 корпуса 1 выполнена вогнутой формы, изготовлен Т 4 в виде сменного вкладыша 5. В нижней части корпуса 1 прикреплены две направляющие (Н) 6, расположенные одна против другой с образованием вертикальной прорези. В последнеи установлены закрепленные на внутренней стороне одной из Н 6 в одной плоскости, перпендикулярной оси корпуса 1, элементы 7 для захвата

Ш 8. Спускают устр-во до верхнего конца изогнутых Ш 8, при этом верхний конец Ш 8 заходит между Н 6, Опустив до Т 4 корпуса 1, разгружают трубы 3, при этом верхний конец Ш 8 скользит по Т 4 и, изгибаясь, уходит в противоположный проем между Н 6. Дойдя до стенки эксплуатационной колонны

9,.конец Ш 8 изгибается вторично и приобретает форму петли. При подъеме корпуса 1 захваты 7, дойдя. до петли

Ш 8, подхватывают ее, 4 кп.

1442635

Изобретение относится к горному делу и может быть использовано в нефтяной промышленности для извлечения насосных штанг.

Цель изобретения — расширение тех5 нологических возможностей устройства за счет обеспечения извлечения штанг.

На фиг. 1 изображено ловильное устройство с элементами для захвата, расположенными на направляющих, в момент допуска его по эксплуатационной колонне к верхнему концу гнутых насосных штанг; на фиг. 2 - то же, с элементами для захвата на одной из направляющих; на фиг. 3 — разрез A A на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 2.

Устройство состоит из корпуса имеющего вверху резьбу для переход- 2п ника 2, соединенного с НКТ (или бурильными трубами) 3, .а внизу — торец 4, поверхность которого выполнена вогнутой формы. При необходимости производства промывки скважины корпус 25

1 выполняется с промывочным каналом (не показан) . Размеры канала должны быть такими, чтобы в него не мог попасть конец насосной штанги.

Торец 4 выполнен овальным, напри- 30 мер сферическим. Чтобы облегчить изготовление корпуса i с торцом 4, последний делают в виде сменного вкладыша 5, который или приваривают к нижней части корпуса 1 или крепят дру 35 гими способами.

К нижней. части корпуса 1 прикреплены две направляющие б, расположенные друг против друга с образованием вертикальной прорези (фиг.1 и 3). На 4О внутренней стороне направляющих 6 прикреплены элементы 7 для захвата штанг 8, выполненные в форме зубьев, расположенных в одной плоскости, пер" пендикулярной оси корпуса (фиг. 1) или 45 на одной иэ направляющих (фиг.2). Расстояние между зубьями а меньше радиуса штанги. Благодаря этому штанга не только не может пройти между ними, но не может и заклинить в них.

Направляющие 6 в нижней части выполнены со скосом, обращенным внутрь для обеспечения направления насосных штанг 8 внутрь устройства. Расстояние Ь между направляющими 6 превышает диаметр насосной штанги 8. Это обеспечивает свободный заход штанги

8 в вертикальную прорезь до торца 4.

Диаметр корпуса 1 выбирается таким образом, чтобы насосная штанга 8 не могла пройти в зазоре между корпус >м 1 и эксплуатационной колонной 9..

Ловильное устройство работает следующим образом..

Устройство на колонне труб 3 спускают в эксплуатационной колонне 9 до верхнего конца погнутых штанг 8, Не доходя 1,5-. 2 м до "головы" насосных штанг 8, скорость спуска уменьшают и осторожно спускают устройство на насосные штанги 8, Благодаря выполнению нижнего конца направляющих 6 с внутренним скосом, верхний конец насосной штанги заходит между направляющими 6. Опустив до торца 4 корпуса 1 (этот момент замечают по посадке), разгружают трубы 3 на 5-15 тс (величина разгрузки зависит от диаметра насосных штанг 8 и диаметра эксплуатационной колонны 9). Так как зазор между корпусом 1 и внутренней поверхностью эксплуатационной колонны 9 меньше диаметра штанги 8, то верхний конец. штанги 8 скользит по торцу 4 и. уходит в противоположный проем между направляющими 6. При этом оы-изгибается. Дойдя до стенки эксплуатационной колонны 9, конец ,штанги 8 изгибается вторично. Конец насосной штанги 8 приобретает форму петли.

После этого устройство начинают поднимать. При подъеме корпуса 1 зубья, дойдя до петли насосных штанг

8, подхватывают ее. Если штанги не прихвачены или не сильно расклинены и вес их небольшой (не больше 3-4 тс), их извлекают на поверхность. Если извлечь штанги не представляется возможным, то под натяжкой производят отворот влево и отвинчивают часть аварийных штанг 8, после чего .производят их подъем.

Формула из о бр ет ения

Ловильное устройство, содержащее корпус с установленными в его нижней части с образованием вертикальной прорези направляющими и элементами для захвата извлекаемого предмета, размещенными в прорези, о т л и— ч а ю щ е е с я тем, что, с целью расширения технологических возможностей устройства за счет обеспечения з 1442á35

4 извлечения штанг, поверхность торца мета размещены на одной из направляю.

I корпуса выполнена вогнутой формы, зле- щих в одной плоскости, перпендикументы для захвата извлекаемого пред- лярной оси корпуса.

f 442635
