Реферат



Изобретение относится к нашиностроению. С целью повьппения погрузочной способности путем повышения жесткости водила, вьтолненного в виде полого цилиндра 3, в планетарном редукторе входной вал 2 через эксцентрик 10 и толкатель 11 приводит в колебательное движение ведущее звено 5, в результате чего сателлиты 4, непрерьшно перемещаясь по беговым дорожкам дисков 8 и 9 к прорезям сепараторов 6 и 7, приводят последние во вращательное движение. Сепараторы передают вращение связанному с ними цилиндру 3, являющемуся выходным звеном . 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 16 H 13/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) ПЛАНЕТАРИЙ РЕДУКТОР

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР по делАм изОБРетекий и ОткРытий н двторСНСиЮ СвиДЕтеЛьСтвм (21) )4074360/25-28 (22) 11.06.86 (46) 07. 12. 88. Бюл. У 45 (75} М,Ф.Пашкевич и Г.Е.Каминский (53) 621.833.6 (088.8) (56) Авторское свидетельство СССР

У 1398546, кл. F 16 Н 13/08, 1985. (57) Изобретение относится к машиностроению, С целью повышения погрузочной способности путем повышения

„„SU „„1442?58 А 1 жесткости водила, выполненного в виде полого цилиндра 3, в планетарном редукторе входной вал 2 через эксцентрик 10 H толкатель 11 приводит в колебательное движение ведущее звено

5, в результате чего сателлиты 4, непрерывно перемещаясь по беговым дорожкам дисков 8 и 9 к прорезям сепараторов 6 и 7, приводят последние во вращательное движение. Сепараторы передают вращение связанному с ними цилиндру 3, являющемуся выходным звеном. 3 ил.

1442758

Изобретение относится к машиностроению и может быть использовано в качестве планетарного редуктора в различных машинах и механизмах, в ! том числе в буровой технике.

Целью изобретения является повышение нагрузочной способности путем увеличения жесткости водила.

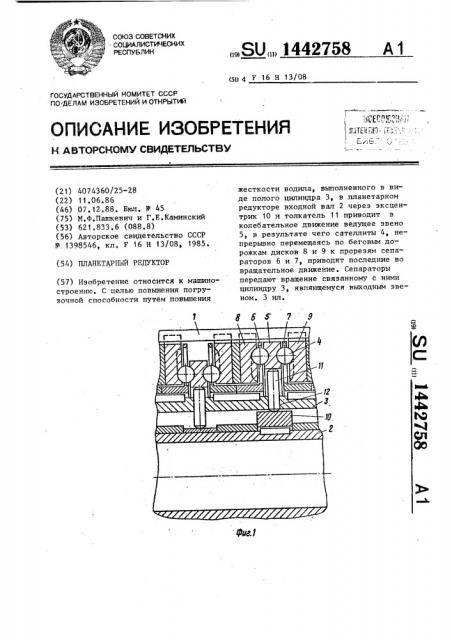

На фиг.1 изображен планетарный ре- 1р дуктор с сателлитами, выполненными в виде шариков, местный осевой разрез; на фиг.2 - то же, с саттелитами, выполненными в виде роликов, на фиг.3 — то же, с толкателями, связан- 15 ными с роликами (вариант выполнения).

Планетраный редуктор содержит кор пус 1, входной вал 2, водило, выполненное в виде полого цилиндра 3, и 20 планетарные ряды, включающие каждый сателлиты 4, ведущее звено 5, распо ложенные симметрично по отношению к нему с разных сторон два сепаратора

6 и 7 и два связанных с корпусом 25 крайних диска 8 и 9, последние и ведущее звено 5 имеют беговые дорожки, взаимодействующие с сателлитами 4.

Редуктор в каждом из рядов снабжен закрепленными на входном валу 2 экс- 30 центриком 10 и толкателем 11, а полый цилиндр 3 связан с сепараторами б и 7, охватывает входной вал 2 и имеет радиальные отверстия 12, толкатели 11 размещены в последних и взаимодействуют одними концами с эксцен" триками 10, а другими - с ведущими звеньями 5 (фиг.1 и 2) или с сателлитами 4 соответствующих планетарных рядов (фиг.3). Сателлиты 4 могутбыть 40 выполнены в виде шариков (фиг.1) или роликов (фиг.2 и 3).

Планетарный редуктор работает следующим образом.

При вращении входной вал 2 через эксцентрик 10 и толкатель 11 приводит в колебательное движение ведущее звено 5, в результате чего сателлиты 4, непрерывно перемещаясь по беговым дорожкам дисков 8 и 9 и прорезям сепараторов 6 и 7, приводят последние во вращательное движение. Сепараторы передают вращение связанному с ними полому цилиндру 3, являющемуся выходным звеном.

Повышение нагрузочной способности многорядного редуктора обеспечивается повышенной жесткостью водила без изменения радиальных габаритов редуктора.

Формула иэ обретения

Планетарный редуктор, содержащий корпус, входной вал, водило и планетарные ряды, включающие каждый сателлиты, ведущее звено, расположенные симметрично по отношению к нему с разных сторон два сепаратора и два связанных с корпусом крайних диска, последние и ведущее звено имеют беговые дорожки, взаимодействующие с сателлитами, отличающийся тем, что, с целью повышения нагрузочкой способности путем увеличения жесткости водила, редуктор в каждом из рядов снабжен закрепленным на входном залу эксцентриком и толкателями, а водило выполнено в виде связанного с сепараторами и охватывающего входной вал полого цилиндра, имеющего радиальные отверстия, толкатели раэме щены в последних для взаимодействия одними концами с эксцентриками, а другими с ведущими звеньями или сателлитами соответствующих планетарных рядов.

1442758

6 5 7 У
