Реферат



Изобретение относится к измерительнойтехнике , а именно к устройствам дляизмерения толщины покрытия. Цель изобретения - повышение точности измерения . Это достигается тем, что толщиномер снабжен механизмом осреднения величины погружения измерительных щупов. При измерении измерительные щупы 6 внедряются в покрытие до упора в твердую основу на различную .глубину. Шарнир 7 механизма осреднения, находясь в центре треугольника, образованного в поперечном сечении измерительными щупами 6, перемещается вдоль стержня на среднюю величину измеряемого покрытия, которая фиксируется риской 12 на щкале 13. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (sg 4 б 01 В 5 06

r3 Глгр!н

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ Риг.1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4123499/25-28 (22) 22.09.86 (46) 07.12.88. Бюл. № 45 (71) Полтавский инженерно-строительный институт (72) О. С. Кочергин (53) 531.717 (088.8) (56) Авторское свидетельство СССР № 1392329, кл. G 01 В 5/06, 1986. (54) ТОЛЩИНОМЕР (57) Изобретение относится к измерительной технике, а именно к устройствам для измерения толщины покрытия. Цель

„„Я0„, 1442810 А 1 изобретения — повышение точности измерения. Это достигается тем, что толщиномер снабжен механизмом осреднения величины погружения измерительных щупов.

При измерении измерительные щупы 6 внедряются в покрытие до упора в твердую основу на различную, глубину. Шарнир 7 механизма осреднения, находясь в центре треугольника, образовачного в поперечном сечении измерительными щупами 6, перемещается вдоль стержня на среднюю величину измеряемого покрытия, которая фиксируется риской 12 на шкале 13. 3 ил.

1442810

Изобретение относится к измерительной технике, а именно к устройствам для измерения толщины покрытия.

Цель изобретения — повышение точности измерения за счет снабжения толщиномера механизмом осреднения величины погружения измерительных шупов.

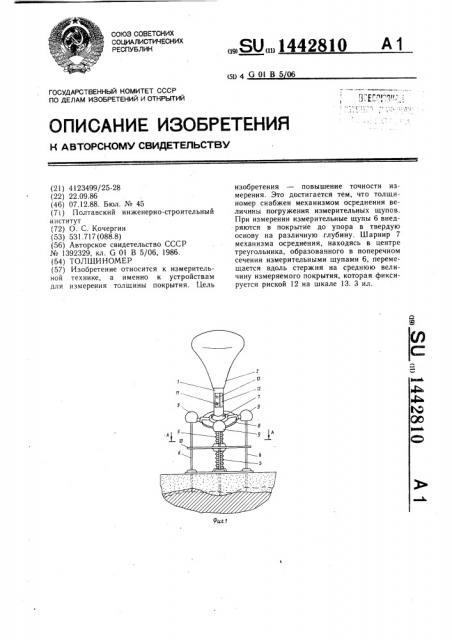

На фиг. 1 представлен тол щиномер, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2.

Толщиномер содержит корпус 1 в виде трубы с рукояткой 2, стержень 3 с опорным диском 4, установленный в корпусе 1 с возможностью возвратно-поступательного перемещения и подпружиненный вдоль своей оси пружиной 5, и три измерительных щупа 6. На стержне 3 посредством шарового шарнира 7 установлен механизм осреднения величины погружения измерительных щупов 6, содержащий диск 8 и три шаровых шарнира 9, установленные в направляющих диска 8 с возможностью ра- 20 диального перемещения и связанные с концами измерительных щупов 6. На стержне 3 установлен люнет 10, подпружиненный вдоль оси стержня пружиной 5 и предназначенный для обеспечения направления и устойчивости измерительных щупов 6. На корпусе 1 выполнено окно 11 с риской 12, а на стержне 3 нанесена шкала 13.

Толщиномер работает следуюгцим образом.

11осредством рукоятки 2 толщиномер устанавливают на контролируемую поверхность и, нажимая на рукоятку 2, внедряют измерительные щупы 6 в покрытие до упора в твердую основу (фиг. 1). При этом корпус 1 перемещается вдоль стержня 3, а вместе с ними риска 12 вдоль шкалы 13.

Каждый измерительный щуп 6 погружается на различную глубину, обусловленную шероховатостью поверхности твердой основы.

Поскольку шарнир 7 механизма осреднения расположен в центре треугольника, образованного в поперечном сечении измерительными щупами 6, то на шкале 13. фиксируется средняя величина измеряемого покрытия.

Формула изобретения

Толщиномер, содержащий корпус в виде трубы с рукояткой, стержень с опорным диском, установленный в корпусе с возможностью возвратно-поступательного перемещения и подпружиненный вдоль своей оси, три измерительных щупа и люнет в виде диска, установленный на стержне и подпружиненный вдоль его оси, отличаюший ся тем, что, с целью повышения точности измерения, он снабжен механизмом осреднения величи,ы погружения измерительных щупов, выполненным в виде диска, шарнирно установленного на корпусе и соединенного с измерительными щупамн посредством шаровых шарниров, которы» установлены на механизме осреднения = возможностью радиального перемещения.

1442810
