Реферат



Изобретение относится к способам измерения пластических деформаций и может быть использовано при испытаниях образцов в криогенных средах. Цель изобретения - повышение точности определения пластических деформаций при испытаниях исследуемого образца 1 в криогенной среде, что достигается за счет компенсации возникающих при этом температурных остаточных деформаций выполнением обоих образцов 1 и 2 одинакового прямоугольного сече ния из одного и того же материала, совмещением образцов по одноименным граням 3 и 4 с последующим нанесением меток 5-8 на границе стыка двух образцов, до нагружения - помещением обоих образцов 1 и 2 в криогенную среду, после нагружения - извлечением их из этой среды, измерением расстояний между одноименными метками 5 и 6, 7 и 8 исследуемого и контрольного образцов 1 и 2 и определением деформации исследуемого образца 1 как алгебраической разности взаимных смещений одноименных меток 5 и 6, 7 и 8. Способ позволяет повысить точность благодаря переносу операции измерения на этап испытаний , при котором образцы извлечены из криогенной среды. 1 ил. S (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<511 4 ??1 01 ?? 11>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4182566/25-28 (22) 19.01.87 (46) 07.12.88. Бюл. № 45 (71) Особое конструкторско-технологическое бюро Физико-технического института низких температур АН УССР (72) В. И. Грушко и Ф. Ф. Лаврентьев (53) 531.781.2 (088.8) (56) Авторское свидетельство СССР № 761831, кл. G 01 В 11/16, 1978.

Авторское свидетельство СССР № 373522, кл. G 01 В 11/16, 1970. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИЙ (57) Изобретение относится к способам измерения пластических деформаций и может быть использовано при испытаниях образцов в криогенных средах. Цель изобретения — повышение точности определения пластических деформаций при испытаниях исследуемого образца 1 в криогенной среде, „„SU„„1442822 А 1 что достигается за счет компенсации возникающих при этом температурных остаточных деформаций выполнением обоих образцов 1 и 2 одинакового прямоугольного сечения из одного и того же материала, совмещением образцов по одноименным граням 3 и 4 с последующим нанесением меток

5 — 8 на границе стыка двух образцов, до нагружения — помещением обоих образцов

1 и 2 в криогенную среду, после нагружения — извлечением их из этой среды, измерением расстояний между одноименными метками 5 и 6, 7 и 8 исследуемого и контрольного образцов 1 и 2 и определением деформации исследуемого образца 1 как алгебраической разности взаимных смещений одноименных меток 5 и 6, 7 и 8. Способ позволяет повысить точность благодаря переносу операции измерения на этап испытаний, при котором образцы извлечены из криогенной среды. 1 ил.

1442822

Составитель H. Тимошенко

Редактор И. Дербак Техред И. Верес Корректор И. Муска

Заказ 6373/37 Тираж 680 1/одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открыти

П3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике, а именно к способам измерения пластических деформаций, и может быть использовано при испытаниях образцов в криогенных средах.

Цель изобретения — повышение точности определения пластических деформаций при испытаниях исследуемого образца в криогенной среде.

Цель достигается за счет компенсации возникающих температурных остаточных деформаций, выполнением обоих образцов одинакового прямоугольного сечения из одного и того же материала, до нанесения меток — совмещением образцов по одноименным граням с последующим нанесением меток на границе стыка двух образцов, до нагружения — помещением обоих образцов в криогенную среду, после нагружения — извлечением из этой среды, измерением расстояний между одноименными метками исследуемого и контрольного образ- 2О цов и определением деформации исследуемого образца как алгебраической разности взаимных смещений одноименных меток.

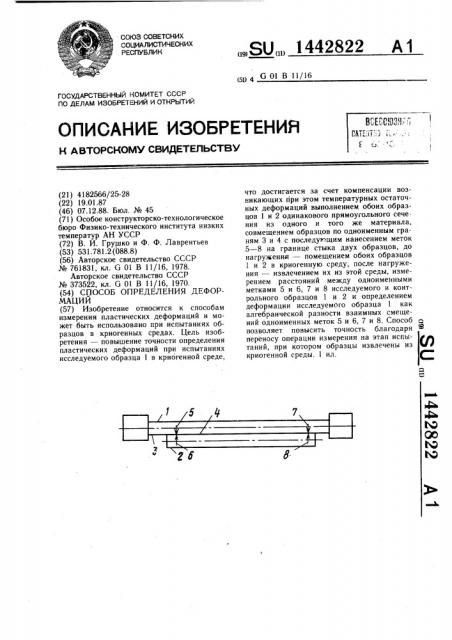

На чертеже представлены совмещенные исследуемый и контрольный образцы с нанесенными метками после их извлечения из 2э криогенной среды, общий вид.

Способ осуществляют следующим образом.

Изготавливают исследуемый 1 и контпольный 2 образцы прямоугольного поперечного ссчения из одного и того же материала. 1бризцhl совмещают по одноименным граням и 4, например по широким граням, так, п, бы между образцами был надежный тепловой контакт, и наносят две правые

5 и 6 и две левые 7 и 8 метки на границе стыка образцов 1 и 2, проводя прямые линии перпендикулярно линии стыка. При этом автоматически обеспечивается равенство расстояний между левыми и правыми мет ками (5 и 7, а также 6 и 8) исследуемого

1 и контрольного 2 образцов. Образцы 4р скрепляют между собой каким-либо приспособлением (не показано) . Затем совмещенные образцы 1 и 2 помещают в криогенную среду, причем исследуемый образец 1 закрепляют в захватах нагружающего устройства и прикладывают нагрузку к этому образцу для получения пластических

2 деформаций. Контрольный образец 2 при этом может несколько смещаться относительно исследуемого образца 1 за счет разности величин деформаций обоих образцов.

Затем совмещенные образцы 1 и 2 извлекают из криогенной среды. В процессе захолаживания и обратного нагрева образцов до нормальной температуры в них могут образовываться остаточные температурные деформации. Однако, при измерении пластической деформации как алгебраической разности взаимных смещений одноименных (правых и левых) меток 8 и 7, а также 6 и 5, эти остаточные температурные деформации взаимно компенсируются, так как благодаря одинаковым поперечным сечениям и условиям проведения эксперимента для обоих образцов 1 и 2 величины температурных деформаций в образцах 1 и 2 равны с достаточной высокой точностью.

Способ позволяет повысить точность благодаря переносу операции измерения на этап испытаний, при котором образцы извлечены из криогенной среды.

Формула изобретения

Способ определения деформаций, заключающийся в том, что на исследуемый и контрольный образцы наносят по две метки на одном и том же расстоянии одна от другой, нагружают исследуемый образец, измеряют расстояния между метками и по этим данным определяют деформацию исследуемого образца, отличающийся тем, что, с целью повышения точности определения пластических деформаций при испытаниях исследуемого образца в криогенной среде, оба образца выполняют одинакового прямоугольного сечения из одного и того же материала, до нанесения меток их складывают вплотную одна к другой одноименными гранями, метки наносят на границе стыка двух образцов, перед нагружением оба совмещенных друг с другом образца помещают в криогенную среду, а после нагружения извлекают из этой среды, расстояния измеряют между одноименными метками исследуемого и контрольного образцов, а деформацию исследуемого образца определяют как алгебраическую разность взаимных смещений одноименных меток.
