Автоматическое устройство для прерывистой подачи жидкости

Автоматическое устройство для прерывистой подачи жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к области дозирования жидкостей и является усовершенствованием известного устройства по авт.св. № 409008. Устройство содержит несколько последовательно установленных резервуаров 1,2 с сифонами 3, 4, диаметры которьп; последовательно возрастают Диаметр сифона 3, через который верхний резервуар 1 сообщен с нижним (дополнительным ) резервуаром 2, выбирают из условия возможности его срабатыв-ания от расхода из патрубка 5 подвода жидкости. Диаметры сифона 4 и последующих нижних (дополнительных) резервуаров подбирают из соотноше- 1 НИН 3, 6 лН d где Н - расстояние торцами восходящего и нисходящего кондов предыдущего сифона; d и d; - соответственно диаметры труб предьщущего и последующего сифонов . Выбор цааметров сифонов согласно приведенному соотношению позволяет минимизировать расход жидкости в резервуар для срабатывания сифонов. 2 ил.

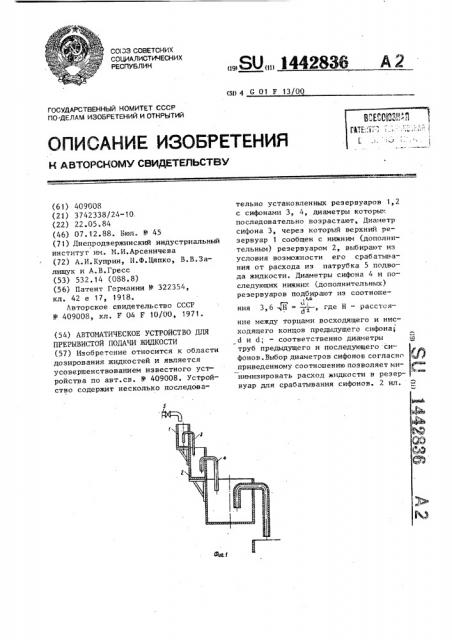

COl 33 СОВЕТСНИ?(СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (Я) 4 С 01 Р 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ (61) 409008 (21) 3742338/24-10. (22) 22.05.84 (46) 07.12.88. Бюл. Р 45 (71) Днепродзержинский индустриальный институт им. N.H.Àðñåíè÷åâà (72) А.И. Куприн, Н.Ф.Ципко, В.В.Залищук и A.Â.Ãðåññ (53) 532.14 (088.8) (56) Патент Германии N 322354, кл. 42 е 17, 1918.

Авторское свидетельство СССР

К -409008, кл. F 04 Г 10/00, 1971. (54) АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ

ПРЕРЫВИСТОЙ ПОДАЧИ ЖИДКОСТИ (57) Изобретение относится к области дозирования жидкостей и является усовершенствованием известного устройства по авт.св. 9 409008. Устройство содержит несколько последовательно установленных резервуаров 1,2 с сифонами 3, 4, диаметры когорых последовательно возрастают, Диаметр сифона 3, через который верхний резервуар 1 сообщен с нижним (дополнительным) резервуаром 2, выбирают из условия возможности его срабатывания от расхода из патрубка 5 подвода жидкости. Диаметры сифона 4 и последующих нижних (дополнительных) резервуаров подбирают из соотноще, t,6 т ния 3, 6 Н = —, где Н вЂ” расстояние между торцами восходящего и нисходящего концов предыдущего сифона;

d и d; — соответственно диаметры труб предыдущего и последующего си-. фонов. Выбор диаметров сифонов согласно приведенному соотношению позволяет минимизировать расход жидкости в резервуар для срабатывания сифонов. 2 ил.

1442836

Изобретение относится к дозированию жидкостей и является усовершенствованием устройства по авт. св.

N- 409008.

Цель изобретения — повышение точности и надежности дозирования.

На фиг.1 изображено предлагаемое автоматическое устройства для прерывистой подачи жидкости; на фиг.2 — 1О фазы работы устройства.

Устройство содержит по крайней мере два резервуара 1 и 2 с сифонами 3 и 4. Верхний резервуар 1 сообщен с патрубком 5 подвода жидкости и через сифон 3 — с нижним резервуаром 2.

Устройство работает следующим образом.

В верхний резервуар 1 поступает 20 жидкость из патрубка 5 подвода жидкости с расходом, достаточным . для включения сифона 3. После достижения уровнем жидкости в резервуаре 1 расположения изгиба сифона 3 последний включается и перепускает дозу жидкости в нижний резервуар 2, который имеет больший обьем до изгиба сифона 4, чем верхний резервуар 1 до изгиба сифона 3. После следующего цикла срабатывания сифона 3 уровень жидкости в нижнем резервуаре 2 может достичь изгиба сифона 4 и последний в этом случае обеспечит слив. жидкости из резервуара 2. Число цик35 лов заполнения нижнего резервуара 2 от верхнего 1 зависит от соотношения объемов этих резервуаров до изгибов сифонов. Число резервуаров и диаметры сифонов зависят оТ соотно 40 шений требуемых расходов в сифоне нижнего резервуара и патрубка подвода жидкости.

Диаметры сифонов дополнительных резервуаров, размещенных ниже верхнего резервуара 1, подбирают из соотношения

l,6

3, 6 .1 Н где Н вЂ” расстояние между торцами восходящего и нисходящего концов предыдущего сифона

d и d; — соответственно диаметры трубы предыдущего и последующего сифонов.

Это соотношение определено экспериментальным путем из условия минимизации расхода жидкости для срабатывания сифонов.

Диаметр трубы сифона резервуара

1 выбирают равным 4-5 мм для обеспечения его срабатывания от малых расходов.

Формула и э о б р е т е н и я

Автоматическое устройство для прерывистой подачи жидкости по авт. св. Р 409008, о т л и ч а ю щ е ес я тем, что, с целью повышения точности и надежности дозирования, диаметр трубы сифона каждого дополнительного резервуара определяют из соотношения

Ф,й

3,6,(й = п

d; где Н вЂ” расстояние между торцами восходящего и нисходящего кон-! цов предыдуш;его сифона;

d u d — соответственно диаметры труt бы предыдущего и последующего сифонов.
