Реферат



Изобрет,ение относится к области неразрушающего контроля в энергомашиностроении . Измерительный преобразователь локального ферритометра имеет корпус 6 из немагнитного материала с магнитопроводом (МП) 5 из магнитомягкого материала, длина которого составляетО,3-0,4 длины сердечника (С) 4 из магнитномягкого материала . При этом длина торца С 4, выступающего за торец МП 5, пропорциональна величине зазора между ними, Принцип действия измерительного преобразователя основан на взаимодействии индуктивно связанных намагничивающей и измерительных катушек 1-3 с С 4 через контролируемый материал. При соприкосновении выступающей части С 4 с контролируемым металлом происходит нарушение компенсации дифференциальной схемы, возникает ЭДС, возрастающая с увеличением содержания ферритовой фазы. МП 5 сосредоточивает магнитный поток, создаваемый намагничивающей катушкой 1 и С 4. Повьш1ается достоверность определения содержания ферритовой фазы в слое аустенитной стали толиу1- ной менее 3 мм на ферромагнитной основе. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (э 1)4 G 01 R 33/12

gР f gс,1 р ;- т . .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

6 1 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4136298/24-21 (22) 29.07,86 (46) 07.12.88, Бюл. К 45 (71) Научно-производственное объединение по технологии машиностроения Г

"ЦНИИТМАШ" (72) С.Д.Энтин, П.Е.Меринов, В.Я.Володин и b.È.båêåòoâ (53) 62 1.317.4 (088.8) (56) Измерительный преобразователь локального ферритометра, модель

1.053, проспект фирмы "Ферстер", ФРГ. (54) ИЗМЕРИТЕЛЬНЬИ ПРЕОБРАЗОВАТЕЛЬ

ЛОКАЛЬНОГО ФЕРРИТОМЕТРА (57) Изобретение относится к области неразрушающего контроля в энергомашиностроении. Измерительный преобразователь локального ферритометра имеет корпус 6 из немагнитного материала с магнитопроводом (МП) 5 из магнитомягкого материала, длина кото„SU» 442950 А 1 рого составляет0,3-0,4 длины сердеч-: ника (С) 4 из магнитномягкого материала. При этом длина торца С 4, выстугающего за торец МП 5, прапорциональна величине зазора между ним .:.

Принцип действия измерительного преобразователя основан на взаимодействии индуктивно связанных намагничивающей и измерительных катушек 1 3 с

С 4 через контролируемый материал.

При соприкосновении выступающей ча ти С 4 с контролируемым металлом происходит нарушение компенсации дифференциальной схемы, возникает

ЭДС, возрастающая с увеличением содержания ферритовой фазы. Kl 5

<г. сосредоточивает магнитный поток, Р г> создаваемый намагничивающей катушко .

1 и С 4. Повышается достоверность - p определения содержания ферритовой фазы в слое аустенитной стали толщиной менее 3 мм на ферромагнитной основе. 1 з.п. ф-лы, 1 ил. ииай

1442950

nopqvoiaavava величине зазора между ними

2, Преобразователь па и. 1, о т л и ч а ю шийся тем, чта длина магнитопровода составляет 0,3-0,4 длины сердечника.

Составитель N.Áóõàðîâ

Техред П ° Олийнык Корректор Г.Решетник

Редактор О.Юрковецкая

Заказ 6381/43 Тираж 772 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д„ 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к области неразрушающего контроля и может быть использована в энергомашиностроении и других отраслях промышленности, в которых применяются нержавеющие стали аустенитного и аустенитна-ферритного класса.

Целью изобретения, является повышение достоверности определения содержания ферритной фазы в слое аустенитной стали толщиной менее 3 мм на ферромагнитной основе.

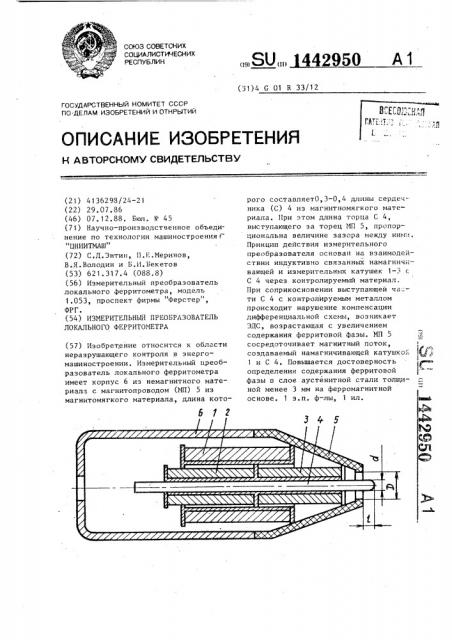

На чертеже представлен измерительный преобразователь локального ферритометра.

Преобразователь содержит намагничивающую катушку 1, измерительные катушки 2 и 3, сердечник 4 кз магнитомягкого материала, магнитопровод 5 из магнитамягкаго материала и корпус

6 из немагнитнога материала.

Измерительный преобразователь локального ферритометра работает следующим образом. 25

В намагничивающую катушку 1 подают синусоидальный ток частотой, например, t200 Гц, В измерительных катушках 2 и 3 находится регистрируемая ЭДС индукции. Катушки 1-3 измери- 30 тельного преобразователя соединены по дифференциальной схеме. Окончательная компенсация дифференциальной схемы осуществляется перемещением вдоль аси сердечника 4 намагничивав35 щей катушки 1. В исходном состоянии указанная ЭДС равна нулю. Принцип действия предлагаемого преобразователя основан на взаимодействии индуктивно связанных катушек 1-3 с сердеч- 0 ником 4 через контролируемый металл.

При соприкосновен"и выступаюш ", асти сердечника 4 измерительного преобразователя с контролируемым металлам происходит нарушение компенсации дифференциальной схемы, возникает ЭДС, возрастающая с увеличением содержания ферритной фазы. Магнитоправод 5, имеющий длину 0,3-0,4 длины сердечника 4, сосредоточивает магнитный поток, создаваемый намагничивающей катушкой 1 и сердечником 4, в зазоре между краем магнитопровада 5 и выступающей частью сердечника 4.

Формула изобретения

1. Измерительный преобразователь лакальнага ферритаметра, содержащий корпус из немагнитнаго материала„ в котором размещены намагничивающая и две соединенные встречно измерительные катушки, установленные коаксиально на выступающем эа торец корпуса сердечнике из магнитамягкага материала, отличающийся тем, что, с целью повбпиения достоверности определения содержания ферритовой фазы в .лае аустенитной стали талшипай ме.-; э 3 мм на ферромагнитной основе .:.эрпус со стороны торца с выступающкм сердечникам снабжен охватывающим ега магнитапровадом, при этом дгина выступающего за торец магнитаправопа конца сердечникQ. про
