№ 144314

Класс 42k, 46ов ссср

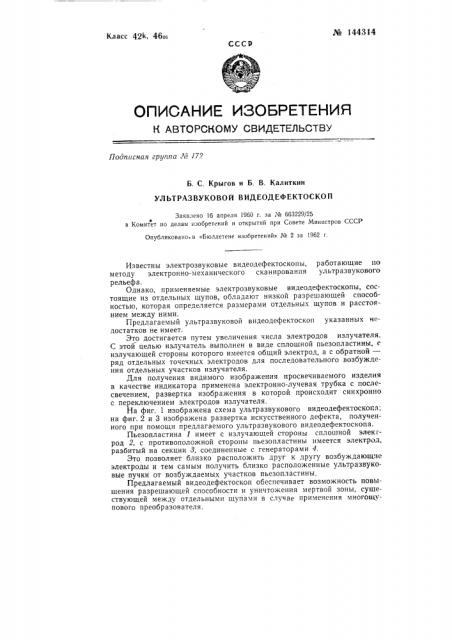

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 172

Б. С. Крыгов и Б. В. Калиткин

УЛЪТРАЗВУКОВОЙ ВИДЕОДЕФЕКТОСКО П

Заявлено 16 апреля 1960 г. за ¹ 663229/25

Q в Комитет Ilo делам изобретений и открытий при Совете Министров СССР

Опубликовано. в «бюллетене изобретений» № 2 за 1962 г.

Известны электрозвуковые видеодефектоскопы, работающие по методу электронно-механического сканирования ультразвукового рельефа.

Однако, применяемые электрозвуковые видеодефектоскопы, состоящие из отдельных щупов, обладают низкой разрешающей способностью, которая определяется размерами отдельных щупов и расстоянием между ними.

Предлагаемый ультразвуковой видеодефектоскоп указанных недостатков не имеет.

Это достигается путем увеличения числа электродов излучателя.

С этой целью излучатель выполнен в виде сплошной пьезопластины, с излучающей стороны которого имеется общий электрод, а с обратной— ряд отдельных точечных электродов для последовательного возбуждения отдельных участков излучателя.

Для получения видимого изображения просвечиваемого изделия в качестве индикатора применена электронно-лучевая трубка с послесвечением, развертка изображения в которой происходит синхронно с переключением электродов излучателя, На фиг. 1 изображена схема ультразвукового видеодефектоскопа; на фиг. 2 и 3 изображена развертка искусственного дефекта, полученного при помощи предлагаемого ультразвукового видеодефектоскопа.

Пьезопластина 1 имеет с излучающей стороны сплошной электрод 2, с противоположной стороны пьезопластины имеется электрод, разбитый на секции 3, соединенные с генераторами 4.

Это позволяет близко расположить друг к другу возбуждающие электроды и тем самым получить близко расположенные ультразвуковые пучки от возбуждаемых участков пьезопластины.

Предлагаемый видеодефектоскоп обеспечивает возможность повышения разрешающей способности и уничтожения мертвой зоны, существующей между отдельными щупами в случае применения многощупового преобразователя. № 144314

Предмет изобретения

Ультразвуковой видеодефектоскоп, работающий по методу электронно-механического сканирования ультразвукового рельефа, о т л ич а ю шийся тем, что, с целью повышения разрешающей способности дефектоскопа, путем увеличения числа электродов излучателя, последний выполнен в виде сплошной пьезопластины, снабженной с излучающей стороны общим электродом, а с противоположной — рядом отдельных точечных электродов для последовательного возбуждения отдельных участков излучателя, а в качестве индикатора, для получсг ния видимого изображения просвечиваемого изделия, применена электронно-лучевая трубка с послесвечением, развертка изображения в которой происходит синхронно с переключением электродов излучателя.

¹ l443i4

Фиг, 3, Составитель Е. С. Бредель

Техред А. Л. Резник Корректор Г. Е. Кудрявцева

Редактор Е. Г. Маиежева

Формат бум. 70 . 08 / 6

Тираж 800

ЦБТИ при Комитете Io делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер.. д. 2/6.

Поди. к печ. 1З.П-62 r

Зак. 1591

Объем 0,26 изд. л.

Цена 4 коп.

Типография ЦБТИ Комитега по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка 14.
