Реферат



Изобретение относится к области электросвязи им.б. использовано на станциях телеграфной сети связи. Цель изобретения - повышение пропускной способности. Устр-во содержит входной согласующий блок 1, выходной согласующий блок 2, блок 3 группового искания, блок 4 регистрового искания, регистр 5, маркер 6 регистрового искания , блок 7 измерения временных интервалов . В устр-во введены блок 8 контроля регистров, блок 9 контроля времени блокировки, исполнительньй блок (ИБ) 10 и блок 11 контроля состояния блокировки. При наличии факта занятости всех регистров блок 4 под действием сигналов с маркера 6 формирует сигнал занятости, поступающий через блок 8 на блок 9, который выдает последовательно импульсы ожидания и блокировки в ИБ 10. ИБ 10 блокирует работу реле опознавания исходящих соединений в блоке 3. Блокировка снимается при освобождении хотя бы одного из разрядов регистра 5. При выходе из строя элементов устр-ва и длительности времени блокировки больше 10 с включается блок 11, которьй шунтирует ИБ 10, т.е. производит разблокировку, пока неисправность не будет устранена. 1 ил. (Л

СОЮЗ СОВЕ ТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5t> 4 Н 04 М 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4244747/24-09 (22) 13.05.87 (46) 07.12.88. Бюл. У 45 (71) Московский электротехнический институт связи (72) В.Ю.Деарт, В.В.Друзь и С.Т.Малиновский (53) 621.395.31(088.8) (56) Патент Японии 11 56-48103, кл. Н 04 М 3/00, 1981. (54) УСТРОЙСТВО УПРАВЛЕНИЯ НАГРУЗКОЙ .(57) Изобретение относится к области электросвязи и м.б. использовано на станциях телеграфной сети связи. Цель изобретения — повышение пропускной способности. Устр-во содержит входной согласующий блок 1, выходной согласующий блок 2, блок 3 группового искания, блок 4 регистрового искания, регистр 5, маркер 6 регистрового искания, блок 7 измерения временных ин.Я0„„14432 2 А1 тервалов. В устр-во введены блок 8 контроля регистров, блок 9 контроля времени блокировки, исполнительный блок (ИБ) 10 и блок 11 контроля состояния блокировки. При наличии факта занятости всех регистров блок 4 под действием сигналов с маркера 6 формирует сигнал занятости, поступающий через блок 8 на блок 9, который выдает последовательно импульсы ожидания и блокировки в ИБ 10. ИБ 10 блокирует работу реле опознавания исходящих соединений в блоке 3. Блокировка снимается при освобождении хотя бы одного из разрядов регистра 5.

При выходе из строя элементов устр-ва и длительности времени блокировки больше 10 с включается блок 11, который шунтирует ИБ 10, т.е. производит разблокировку, пока неисправность не будет устранена. 1 ил.

1443202

Составитель Н.Тимошенко

Техред Л.Олийнык

Корректор С.Шекмар

Редактор Л.Зайцева

Заказ 6398/56 Тираж

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электросвязи и может быть использовано на станциях телеграфной сети связи.

Цель изобретения — повышение пропускной способности.

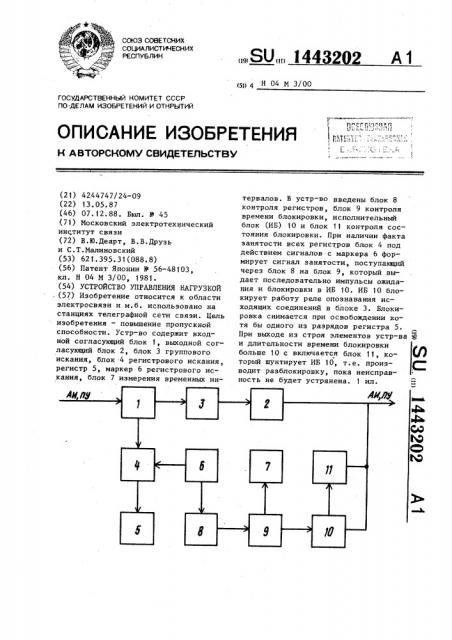

На чертеже представлена структурная электрическая схема устройства управления нагрузкой.

Устройство содержит входной сог- 10 ласующий блок 1, вьщодной .согласующий блок 2, блок 3 группового искания, блок 4 регистрового искания, регистр 5, маркер 6 регистрового искания, блок 7 измерения временных 15 интервалов, блок 8 контроля регистров, блок 9 контроля времени блокировки, исполнительный блок 10 и блок

11 контроля состояния блокировки. . Устройство управления нагрузкой 20 работает следующим образом.

При наличии факта занятости всех регистров блок 4 под- действием сигалов с маркера 6 формирует сигнал анятости, поступающий через блок 8 25 на блок 9, который выдает последовательно импульсы ожидания и блокировки в исполнительный,блок 10. Исполнительный блок 10 блокирует работу реле опознавания исходящих соеди- 30 некий в блоке 3 абонентского искания, а также включает реле в выходном согласукяцем блоке 2, который своими контактами отключает входной согласующий блок 1 OT JIHHHH. ETIOKHpOBKa снимается при освобождении хотя бы одного из регистров 5 или по истечении вре-мени блокировки (10с),измеряемого в блоке 7 и на этом цикл работы устройства заканчивается. При выходе из строя элементов устройства и длительности времени блокировки больше 10с включается блок 11, который шунтирует исполнительный блок 10, т.е. производит разблокировку, пока неисправность не будет устранена.

Формула изобретения

Устройство управления нагрузкой, содержащее последовательно соединенные входной согласующий блок, блок группового искания и выходной согласующий блок, последовательно соединенные маркер регистрового искания, блок регистрового искания и регистр, причем второй выход входного согласующего блока подключен к второму входу блока регистрового искания, а также блок измерения временных интервалов, о т л и ч а ю щ е е с я тем, что, с целью повышения пропускной способности, введены последовательно соединенные блок контроля регистров, блок контроля времени блокировки, исполнительный блок и блок контроля состояния блокировки, второй вход которого объединен с выходом выходного согласующего блока и подключен к второму выходу исполнительного блока, второй выход блока контроля времени блокировки подключен к входу блока измерения временных интервалов, а вход блока контроля регистров соединен с вторым выходом маркера регистрового искания.
