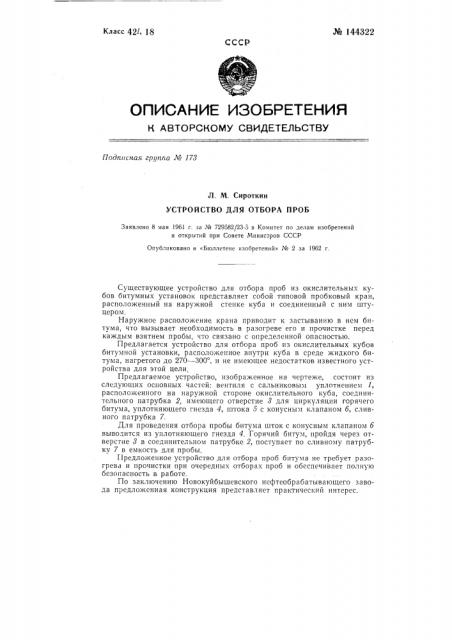

№ 144322

Класс 42l, 13

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 178

Л. М. Сироткин

УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ

Заявлено 8 мая 1961 г. за № 729582/23-5 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 2 за 1962 г.

Существующее устройство для отбора проб из окислительных кубов битумных установок представляет собой типовой пробковый кран, расположенный на наружной стенке куба и соединенный с ним штуцером.

Наружное расположение крана приводит к застыванию в нем битума, что вызывает необходимость в разогреве его и прочистке перед каждым взятием пробы, что связано с определенной опасностью.

Предлагается устройство для отбора проб из окислительных кубов битумной установки, расположенное внутри куба в среде жидкого битума, нагретого до 270 — 300, и не имеющее недостатков известного устройства для этой цели

Предлагаемое устройство, изображенное на чертеже, состоит из следующих основных частей: вентиля с сальниковым уплотнением 1, расположенного на наружной стороне окислительного куба, соединительного патрубка 2, имеющего отверстие 8 для циркуляции горячего битума, уплотняющего гнезда 4, штока 5 с конусным клапаном б, сливного патрубка 7.

Для проведения отбора пробы битума шток с конусным клапаном б выводится из уплотняющего гнезда 4. Горячий битум, пройдя через отверстие 8 в соединительном патрубке 2, поступает по сливному патрубку 7 в емкость для пробы.

Предложенное устройство для отбора проб битума не требует разогрева и прочистки при очередных отборах проб и обеспечивает полную безопасность в работе.

По заключению Новокуйбышевского нефтеобрабатывающего завода предложенная конструкция представляет практический интерес. № 144322

Предмет изобретения

Устройство для отбора проб из окислительных кубов битумной установки, о т л и ч а ю щ е е с я тем, что, с целью обеспечения безопасности в работе, устройство состоит из патрубка с отверстиями. соединенного с уплотняющим гнездом, имеющим канал для слива битума, и штока с конусным клапаном, перекрывающим этот канал.
