Реферат



Изобретение относится к аэрозольным упаковкам и может быть использовано для регулирования напора . Целью изобретения является обеспечение постоянного расхода вещества, распыляемого аэрозольной упаковкой. При нажатии на толкатель 9 вещество из аэрозольной упаковки выбрасывается под действием давления. Поршень 5 перемещается вперед не только под действием вещества, но и за счет эффективного всасывания, создающегося на входе канала 23 в результате расширения вещества под давлением и за счет его завихрения. Пружина 20 сжатия тарирована в зависимости от напора вещества. В начале регулирования она очень слаба для того, чтобы преодолеть эти два усилия, и поэтому поршень 5 остается на месте . Как только часть вещества выходит из упаковки, вьтускное давление снижается, пружина 20 сжатия толкает поршень 5 в положение регулиро -- вания, соответствующее величине остаточного давления. Следовательно, для получения с самого начала непрерывного перемещения поршня 5 необхо - димо использовать дифференциальную пружину 20 сжатия. 14 з.п, ф-лы. О) 5 4 4ib сс со 4i СН

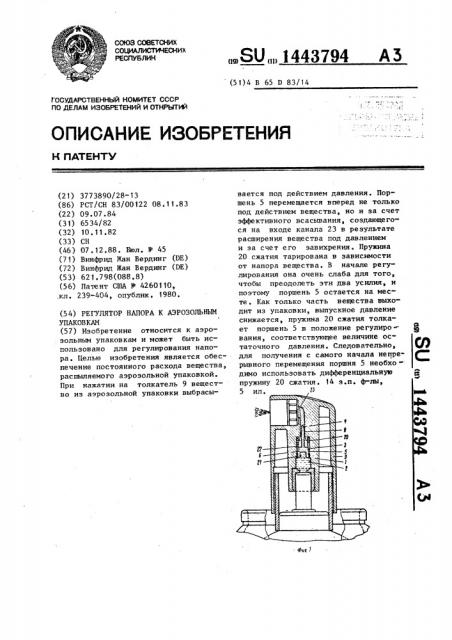

союз советсних социАлистичесних

РЕСПУБЛИН (51) 4 В 65 D 83/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И flATEHTV. Фиг J

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3773890/28-13 (86) РСТ/СН 83/00122 08.11.83 (22) 09.07.84 (31) 6534/82 (32) 10.11.82 (ЗЗ) СН (46) 07.12.88. Бюл. У 45 (71) Винфрид Жан Вердинг (DE) (72) Винфрид Жан Вердинг (DE) (53) 621.798(088.8) (56) Патент США Р 4260110,,кл. 239-404, опублик. 1980. (54) РЕГУЛЯТОР НАПОРА К АЭРОЗОЛЬНЫИ

УПАКОВКАМ (57) Изобретение относится к аэрозольным упаковкам и может быть использовано для регулирования напора. Целью изобретения является обеспечение постоянного расхода вещества, распыпяемого аэрозольной упаковкой.

При нажатии на толкатель 9 вещество из аэрозольной упаковки выбрасы. SU ÄÄ 1443794 А 3 вается под действием давления. Поршень 5 перемещается вперед не только под действием вещества, но и за счет эффективного всасывания, создающегося на входе канала 23 в результате расширения вещества под давлением и за счет его завихрения. Пружина

20 сжатия тарирована в зависимости от напора вещества. В начале регулирования она очень слаба для того, чтобы преодолеть эти два усилия, и поэтому поршень 5 остается на месте. Как только часть вещества выходит из упаковки, выпускное давление снижается, пружина 20 сжатия толкает поршень 5 в положение регулирования, соответствующее величине остаточного давления. Следовательно, для получения с самого начала непрерывного перемещения поршня 5 необходимо использовать дифференциальную пружину 20 сжатия. 14 э.п. ф-лы, 5 ил. Л

1443794

Изобретение относится к аэрозольным упаковкам и может быть исполь зовано для регулирования напора в аэрозольной упаковке.

Целью изобретения является обеспе:чение постоянного расхода вещества, распыляемого аэрозольной упаковкой.

На фиг. 1 изображен предлагаемый регулятор, общий виц; на фиг. 2 — 1(» вариант выполнения регулятора; на фиг ° 3 — регулятор и жиклер по фиг. 2, вид в аксонометрии; на фиг. 4 — поршень, разрез, на фиг. 5 .вариант регулятора с жиклером. 15

Регулятор состоит из корпуса образованного в.нем по меньшей мере одного выходного канала для среды под давлением, включающего участки

2-4, соответственно, большего, 20 среднего и меньшего диаметров дифференциального поршня 5, имеющего участки 6-8 соответственно большего . средне ro и меньшего диаметров, толкателя 9 со штоком 10, имеющим вертикальный 11 и горизонтальный 12 каналы, образованных в корпусе 1 камеры 13 с расположенными по ее окружности вдоль образующей каналами 14 и кольцевого паза 15 с перепускными 30 каналами 16, при этом торцы дифференциального поршня 5 имеют поверхности различных размеров, большая з которых расположена в пределах его части, выходной канал сообщен с каме-35 рой 13 и расположен перпендикулярно ее каналам 14, шток 10 имеет участки разного диаметра, больший участок

17 соединен через прокладку 18 с кла- паном, а верхняя стенка горизонталь- 40 ного канала 12 имеет прямоугольное сечение и расположена на уровне большего диаметра штока 10.

Наибольшее сечение участка 8 дифференциального поршня 5, имеющего меньший диаметр„ может составлять по меньшей мере 94 сечения участка

4 наименьшего диаметра выходного канала, наибольшее сечение участка 7 дифференциального поршня 5, имеющего средний диаметр, может составить по меньшей мере 95 . сечения участка полусреднего диаметра 19 выходного канала, наибольшее сечение участка 6 дифференциального поршня

5, имеющего больший диаметр, может

55 составить по меньшей мере 97 сечения участка, 3 среднего диаметра выходного канала, а наибольшее сечение участка 6 дифференциального поршня

5 может составить по меньшей мере

90% сечения участка 2 большего диаметра выходного канала °

Длина участка 6 большего диаметра дифференциального поршня 5 может быть по меньшей мере равна или на

25% больше длины участка 2 большего диаметра выходного канала.

Объем участка дифференциального поршня 5, расположенного в камере

13„ Mo eT at T T He 6o ee 16Х его объема.

Сечение кольцевого паза 15 может составить 50% суммы сечений каналов

14 В корпусе 1 может быть установлена пружина 20 сжатия, длина которой по меньшей мере равна длине участка

3 среднего диаметра выходного канала, при этом она может быть смонтирована таким образом, что упирается в участок 6 дифференциального поршня

5, имеющего больший диаметр. Выходной канал может иметь изгиб, а в торцовой части дифференциального поршня, расположенной первой по ходу движения жидкости, образована камера

21, пружина 20 сжатия может быть выполнена с переменным сечением, а на участке 6 дифференциального поршня 5, имеющего наибольший диаметр, образованы прорези 22, расположенные параллельно его оси.

В корпусе 1 образован также канал 23. В другом вариенте выполнения имеются клапан 24, включающий корпус 25 и седло 26, пружина 27, выходной канал 28, расположенный на выходе жиклер 29, смонтированный между ними сердечник 30 с выступами

31, цилиндр 32. В другом вариенте регулятора (фиг. 3) сердечник 30 может быть выполнен заодно с жиклером

29, при этом все элементы могут быть вставлены в сборочный цилиндр

33. В корпусе 1 могут быть выполнены каналы 34-37. Эти каналы вместе образуют выходной канал, дифферен= циальный поршень 5 состоит из трех частей, каждая из которых представ-ляет собой ступень регулировки малого диаметра .8 среднего диаметра

39 и большего диаметра 40. Кроме того, на поршне 5 имеется опорная поверхность 41 для пру,ины 20 сжатия и прорези 42 и 43.

Усилие пружины 20 сжатия подбирается таким образо. ., то она полнос-, 144379 тью сжимается при исхолном давлении вещества в 5 бар, позволяя поршню 5 прижиматься к сердечнику 30, который в этом случае служит ограничителем хода поршня 5. Сердечник 30 вставлен в жиклeр 29 таким образом, что он образует с торцом 44 жиклера 29 зазор.

Регулятор работает следующим об- 10 разом.

При нажатии на толкатель 9 вещество из аэрозольной упаковки выбрасывается под действием самого высокого давления, при этом диффе- 15 ренциальный поршень 5 перемещается вперед не только под действием вещества„ но и за счет эффекта всасывания, создающегося на входе канала 23 в результате расширения ве-. 2p щества под давлением и за счет завихрения вещества. Пружина 20 сжатия тарирована в зависимости от напора вещества без учета всасывающего усилия. В начале регулирования îíà 25 очень слаба для того, чтобы преодолеть эти два дополнительных усилия и дифференциальный поршень 5 остается на месте. Как только часть вещества выходит из упаковки, выпуск" 30 ное давление снижается, пружина 20 сжатия толкает дифференциальный поршень 5 в положение регулирования, соответствующее величине остаточного давления. Таким образом, для получения с самого начала непрерывного перемещения дифференциального поршня

5 необходимо использовать дифференциальную пружину 20 сжатия, которая вначале развивает большее усилие, чем на остальном участке раздвижения.

При другом варианте выполнения регулятора напора толкатель 9 через шток 10 и прокладку IS нажимает на клапан 24, включающий корпус 25 и седло 26, и, сжимая пружину 27, открывает его. Вещество поступает с одной стороны в камеру 21 дифференциального поршня 5, а с другой стороны протекает вдоль дифференциального поршня 5 в выходной канал 28.

Под давлением вещества дифференциальный поршень 5 отходит в направлении жиклера 29 и сжимает пружину 20

Торцовая поверхность диффе 55 ренциального поршня 5 жестко упирается в центр сердечника 30, поршень

5 оказывается внутри камеры 13, уменьшая ее объем. Поскольку выступы

4

31 сердечника 30 и торец жиклера

29 находятся в тесном контакте с цилиндром 32, вещество под давлением может подходить к жиклеру 29 только через каналы 14. Поскольку эти каналы перпендикулярны каналу 28, на выходе каналов 14 образуется завихрение. Ввиду того, что каналы 14 расположены по касательной к камере

13, поток вещества, хотя и турбулентный, имеет вращательное направление движения, а кольцевой паз 15 превращает этот тербулентный поток

B ламинарный, который идет к жиклеру 29 по каналам 16. Торможение потока вещества является частью регулирования расхода в единицу времени, поскольку пружина 29 сжатия может расжиматься и открывать сечение для прохода вещества на уровне всех частей поршня 5.

Для того, чтобы вещество выдавалось под полным имеющимся давлением, шток 10 толкателя 9 имеет участок

17 большего диаметра, которым он упирается в прокладку 18, а горизонтальный канал 12 находится сразу же нод этим участком 17.

Поскольку горизонтальный канал

12 имеет прямоугольное сечение при перемещении толкателя 9 вниз, этот канал остается закрытым прокладкой

18 более продолжительное время, чем канал круглого сечения.

Форм ула из обретения

1. Регулятор напора к аэрозольным упаковкам, содержащий корпус, образованный в нем по меньшей мере один выходной канал для среды под давлением, сообщенный с жиклером аэрозольной упаковки, смонтированный н нем подпружиненный дифференциальный поршень, толкатель со штком, имеющим вертикальный и горизонтальный каналы и смонтированным с возможностью перемещения в клапане аэрозольной упаковки, а выходной канал и поршень имеют участки разного диаметра, по меньшей мере один участок штока имеет сечение поперечных разрезов, уменьшающееся в направлении выхода, торцы дифференциального поршня имеют поверхности различных размеров, большая из которых расположена в передней его части, отличающийся тем, что, 1443794 с целью обеспечения постоянного расхода вещества, распыляемого аэрозольной упаковкой, в корпусе образована камера, расположенные по ее окружности вдоль образующей каналы и кольцевой паз с питающими каналами, при этом выходной канал сообщен с камерой и расположен перпендикулярно ее каналам, шток имеет 1g участки разного диаметра, больший из которых соединен через прокладку с клапаном, а верхняя стенка гори зонтального канала штока имеет прямоугольное сечение и расположена на уровне большего диаметра штока.

2. Регулятор по п. 1, о т л и— ч а ю шийся тем, что наибольшее сечение меньшего диаметра диффе, .ренциального поршня составляет по меньшей мере 94% сечения участка наименьшего диаметра выходного канала.

3. Регулятор по п. 1, о т л ич а ю шийся тем, что наибольmee сечение среднего диаметра дифференциального поршня составляет по меньшей мере 95Х сечения участка полусреднего диаметра выходного канала.

4. Регулятор по и. 3, о т л ич а ю щ и и с ч тем, что наибольшее, сечение большего диаметра дифференциального поршня составляет по меньшей мере 97% сечения участка среднего диаметра. вьжодного канала, 5. Регулятор по и. 1, о т л и— ч а ю шийся тем, что наибольшее35 сечение большего диаметра дифференциального поршня составляет по мень-шей мере 90Х сечения участка большего диаметра выходного канала.

Щ б. Регулятор по п. 1, о т л и— ч а ю шийся тем, что длина участка большего диаметра дифференциального поршня по меньшей мере равна длине участка большего диаметра вы45 ходного канала.

7. Регулятор по п. 6, о т л и— ч а ю шийся тем, что длина участка большего диаметра дифференциального поршня по меньшей мере на

25% больше длины участка большего диаметра выходного канала.

8. Регулятор по п. 1, о т л и— ч а ю шийся тем, что объем участка дифференциального поршня, расположенного в камере, составляет не более 1бХ его объема.

9. Регулятор по и. 1, о т л и— ч а ю шийся тем, что сечение кольцевого паза составляет 50% суммы сечений питающих каналов.

10. Регулятор "по и. 1, о т л и" ч а ю шийся тем, что в корпусе образованы три канала различных диаметров и установлена пружина сжатия, длина которой по меньшей мере равна длине сраднего канала корпуса.

Регулятор по п. 13, о т л ич а ю шийся тем, что пружина сжатия .смонтирована таким образом, что упирается в участок дифференци" ального поршня, имеющего наибольший диаметр.

12. Регулятор по и. 1, о т л и— ч а ю шийся тем, что в торцо" вой части дифференциального поршня, расположенной первой пс ходу движения жидкости, образована камера.

13. Регулятор по и. 1, о т л ич а ю шийся тем, что выходной канал имеет изгиб.

14. Регулятор по пп. i и 2, о тл и ч и ю шийся тем, что пружина сжатия выполнена с переменным се.--ением.

15. Регулятор по и. 1, о т л и— ч а ю шийся тем, что на учас;— ке дифференциального поршня, имеющем наибольший диаметр, образованы прорези, расположенные параллельно его оси.

1443794

1 443794

1443794
