KJlacc 49с, № 144382

СССР

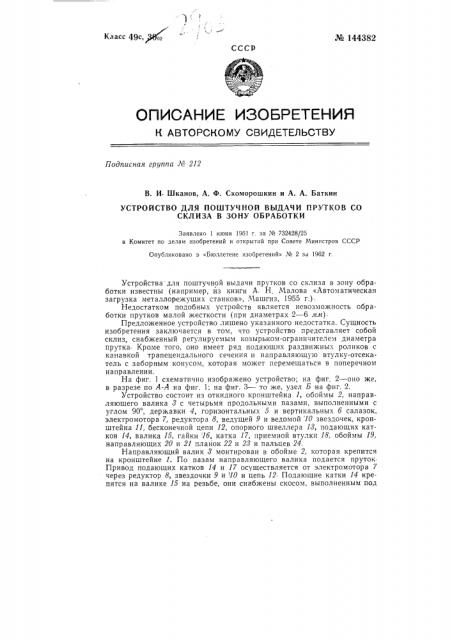

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 212

В. И Шканов, А. Ф. Скоморошкин и А. А. Баткин

УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ ПРУТКОВ СО

СКЛИЗА В ЗОНУ ОБРАБОТКИ

Заявлено 1 июня 1951 г. за ¹ 732428/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 2 за 1962 г.

Устройства для поштучной выдачи прутков со склиза в зону обработки известны (например, из книги А Н. Малова «Автоматическая загрузка металлорежущих станков», Машгиз, 1955 г.).

Недостатком подобных устройств является невозможность обработки прутков малой жесткости (при диаметрах 2 — 6 л и)Предложенное устройство лишено указанного недостатка. Сущность изобретения заключается в том, что устройство представляет собой склиз, снабженный регулируемым козырьком-ограничителем диаметра прутка. Кроме того, оно имеет ряд подающих раздвижных роликов с канавкой трапецеидального сечения и направляющую втулку-отсекатель с заборным конусом, которая может перемещаться в поперечном направлении.

На фиг. 1 схематично изображено устройство; на фиг. 2 — оно же, в разрезе по А-А на фиг. 1; на фиг. 3 — то же, узел Б на фиг. 2.

Устройство состоит из откидного кронштейна 1, обоймы 2, направляющего валика 8 с четырьмя продольными пазами, выполненными с углом 90, державки 4, горизонтальных 5 и вертикальных б салазок, электромотора 7, редуктора 8, ведущей 9 и ведомой 10 звездочек, кронштейна 11, бесконечной цепи 12, опорного швеллера 18, подающих катков 14, валика 15, гайки 1б, катка 17, приемной втулки 18, обоймы 19, направляющих 20 и 21 планок 22 и 28 и пальцев 24.

Направляющий валик 8 монтирован в обойме 2, которая крепится на кронштейне 1. По пазам направляющего валика подается пруток.

Привод подающих катков 14 и 17 осуществляется от электромотора 7 через редуктор 8, звездочки 9 и!10 и цепь 12 Подающие катки 14 крепятся на валике 15 на резьбе, они снабжены скосом, выполненным под № 144382 углом 5 . Катки 17 также имеют скос, который совместно со скосом катков 14 образуют ручей трапецеидальной формы.

Направляющие 20 и 21, планки 22 и 28 и пальцы 24 составляют магазин устройства.

При работе устройства в магазин помещается до 1lO — 130 штук тонких прутков 25 (диаметром 2 — 6 л м и длиной от 1,5 до 3,5 м) По мере их расходования магазин периодически пополняется новыми прутками.

Прутки лежат в магазине один за другим и под действием собственного веса скатываются по направляющим 20 и 21 магазина на подающие катки 14 и 17

Прутки, попадая на ручей катков 14 и 17 опираются на две точки а и в, при этом они захватываются катками, увлекаются через приемную втулку 18, которая отсекает последующие прутки до тех пор, пока предыдущий пруток не выйдет из нее. Далее пруток через направляющий валик 8 транспортируется в зону шлифования

В дальнейшем процесс повторяется — прутки идут один за другим.

Предлагаемое устройство, внедренное на подшипниковом заводе, обеспечило автоматизацию процесса поштучной выдачи прутков малого диаметра (2 — 6 л м) на бесцентрово-шлифовальном станке или на прутковом автомате, Предмет изобретения

Устройство для поштучной выдачи прутков со склиза в зону обработки, отл и ч а ющееся тем, что, с целью обработки прутков малой жесткости (при диаметрах 2 — 6 л я) оно выполнено в виде склиза с регулируемым козырьком-ограничителем диаметра прутка, ряда подающих раздвижных роликов с канавкой трапецеидального сечения и направляющей втулки-отсекателя с заборным конусом, имеющей поперечное перемещение.
