Реферат



Изобретение относится к противопожарной технике и может быть использовано при разработке конструкций установок для тушения пожара порошком. Целью изобретения является повышение надеж.- ности и эффективности работы установки. Сушность технического решения состоит в том, что кольцевой аэратор разделен на верхнюю и нижнюю изолированные одна от другой полости, каждая из которых сообщена с газоподводяшим трубопроводом, при этом на газовой магистрали, сообщающейся с нижней полостью аэратора установлен обратный клапан, что позволяет перед началом вытеснения порошка из резервуара осуществлять подачу газа только в верхний слой порошка и в плоскости аэратора , обеспечивая тем самым обрушение порошка в зону сифонной трубки и повышение концентрации смеси. 4 ил.

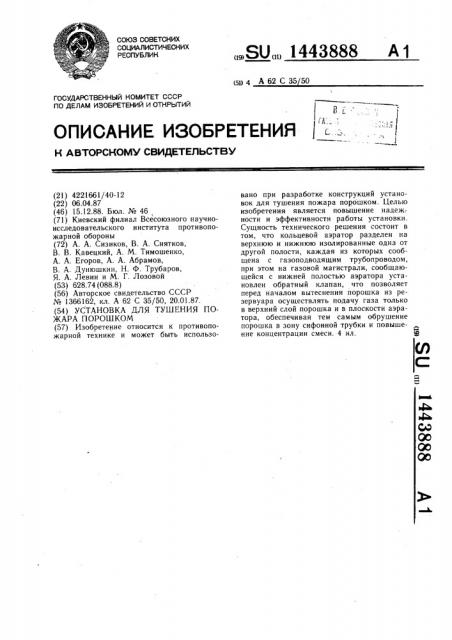

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ю 4 А 62 С 35 50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4221661/40-12 (22) 06.04.87 (46) 15.12.88. Бюл. № 46 (71) Киевский филиал Всесоюзного научноисследовательского института противопожарной обороны (72) А. А. Сизиков, В. А. Снятков, В. В. Кавецкий, А. М. Тимошенко, А. А. Егоров, А. А. Абрамов, В. А. Дунюшкин, Н. Ф. Трубаров, Я. А. Левин и М. Г. Лозовой (53) 628.74 (088.8) (56) Авторское свидетельство СССР № 1366162, кл. А 62 С 35/50, 20.01.87. (54) УСТАНОВКА ДЛЯ ТУШЕНИЯ ПОЖАРА ПОРОШКОМ (57) Изобретение относится к противопожарной технике и может быть использо„„SU„, 1443888 А1 вано при разработке конструкций установок для тушения пожара порошком. Целью изобретения является повышение надеж: ности и эффективности работы установки.

Сущность технического решения состоит в том, что кольцевой аэратор разделен на верхнюю и нижнюю изолированные одна от другой полости, каждая из которых сообщена с газоподводящим трубопроводом, при этом на газовой магистрали, сообщающейся с нижней полостью аэратора установлен обратный клапан, что позволяет перед началом вытеснения порошка из резервуара осуществлять подачу газа только в верхний слой порошка и в плоскости аэратора, обеспечивая тем самым обрушение порошка в зону сифонной трубки и повышение концентрации смеси. 4 ил.

1443888

Изобретение относится к противопожарной технике, в частности к порошковым средствам пожаротушения, и может быть использовано при разработке конструкций установок для тушения пожара порошком.

Целью изобретения является повышение надежности и эффективности работы установки.

На фиг. 1 схематично показана предлагаемая установка; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 и фиг. 4 — модифи- 10 кации кольцевого аэратора.

Установка для тушения пожара порошком содержит резервуар 1 для огнетушащего порошка с сифоном 2, запорно-пусковое устройство 3, газовый баллон 4, который соединен трубопроводом 5 с кольцевым аэратором 6, имеющим тангенциальные каналы, выполненные, например, в виде полых насадков. Аэратор 6 разделен на нижнюю 7 и верхнюю 8 полости, изолированные одна относительно другой. В верхней полости 8 аэратора 6 установлены полые насадки 9, направленные в верхнюю часть резервуара

1 и в плоскости аэратора 6. В нижней полости 7 установлены полые насадки 10, направленные в нижнюю часть резервуара 1. 25

На полых насадках 9 и 10 установлены тканевые фильтры 11 для предотвращения забивания насадков порошком. Трубопровод

5 выполнен в виде двух расходящихся газовых магистралей 12 и 13, при этом газовая магистраль 12 сообщена с верхней, полостью

8 аэратора 6, а газовая магистраль 13 сообщена с нижней полостью 7 аэратора 6. На газовой магистрали 13 установлен обратный клапан 14, настроенный на заданное давление срабатывания. При этом кольцевой аэратор 6 из конструктивных и технологических соображений может иметь формы выполнения, показанные на фиг. 3 и 4.

Установка работает следующим образом.

После открытия газового баллона 4 сжа- 40 тый газ через трубопровод 5 поступает в аэратор 6. При этом в верхнюю полость 8 аэратора 6 газ поступает через газовую магистраль 12, а в нижнюю полость 7 газ поступает через газовую магистраль 13 и обратный клапан 14. Через полые насад- 4 ки 9 и 10 сжатый газ начинает рыхление (аэрацию) порошка во всем об ьеме, при этом возрастает давление в резервуаре 1. В этот период времени насадки 9 обеспечивают аэрацию порошка в средних, верхних слоях и в плоскости аэратора, обрушая порошок, склонный к налипанию на стенки резерву2 ара 1 под силой собственного веса, в зону заборника сифонной трубки 2.

Насадки 10 обеспечивают аэрацию порошка в нижней части резервуара 1. При достижении в резервуаре 1 давления срабатывания установки, на которое настроено запорно-пусковое устройство 3 и открытии последнего, взрыхленная газопорошковая смесь по сифонной трубке 2, через запорно-пусковое устройство 3 и выходной патрубок поступает в очаг пожара.

Перед открытием запорно-пускового устройства 3 величина перепада давления между давлением в резервуаре 1 и давлением в аэраторе 6 падает и становится меньше давления срабатывания обратного клапана

14, установленного на газовой магистрали 13.

При этом перекрывается подача сжатого газа в нижнюю полость 7 аэратора 6, что сопровождается прекращением подачи струй сжатого газа в нижнюю часть резервуара 1, т.е. в зону непосредственного забора порошка посредством сифонной трубки.

Таким образом, надежность и эффективность работы предлагаемой установки повышается за счет разделения кольцевого аэратора на нижнюю и верхнюю изолированные одна относительно другой полости, каждая из которых сообщена с газоподводящим трубопроводом, при этом на газовой магистрали, сообщающейся с нижней полостью аэратора, установлен обратный клапан.

Формула изобретения

Установка для тушения пожара порошком, содержащая резервуар для огнетушащего порошка с сифонной трубкой, кольцевой аэратор, снабженный тангенциальными каналами, направленными в нижнюю часть резервуара и в верхнюю часть резервуара, газоподводящий трубопровод, соединяющий источник сжатого газа с аэратором-,- и обратный клапан, отличающаяся тем, что, с целью повышения надежности и эффективности работы установки, кольцевой аэратор разделен на две полости, одна из которых сообщена с тангенциальными каналами, направленными в верхнюю часть резервуара и в боковую часть резервуара в плоскости аэратора и связана с газоподводящим трубопроводом, а другая сообщена с тангенциальными каналами, направленными к дну резервуара, и связана с газоподводящим трубопроводом через обратный клапан, причем на выходе каналов установлены тканевые фильтры.

1443888

1443888
