Реферат



Изобретение относится к области вентиляции. Цель изобретения - повышение эффективности улавливания газов во всех фазах разлива металла. Приемник газов выполнен в виде подвижного зонта, который связан с вытяжным воздуховодом телескопическим соединением , а с печью - трособлочной системой . При повороте печи для разлива металла трос перемещает каретку 4 с вытяжным устройством таким образом, что приемник газов 1 в любой из технологически возможных положений печи находится над ней, При возвращении печи в исходное положение пружины IО возвращают каретку с приемником газов I в первоначальное положение, освобождая пространство над печью для загрузочных операций, выполняемых с помощью крана. 1 з.п. ф-лы, 2 ил. с (О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИК

n.i 1 В 08 В 15/00

Ф1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ! ! ° аФ

11 gg Я

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4246525/31 — 12 (22) 18.05.87 (46) 15.12.88. Бюл. 11 - 46 (71) Казанский инженерно-строительный институт (72) Д.Г. Гилязов, В.А. Бройда и В.Н. Посохин (53) 697.921.42(088.8) (56) Авторское свидетельство СССР

У 329350, кл. F 24 F 7/06, 1972. (54) ВЫТЯЖНОЕ УСТРОЙСТВО (57) Изобретение относится к области вентиляции. Цель изобретения — повышение эффективности улавливания газов во всех фазах разлива металла. Приемник газов выполнен в виде подвижного

„,,SU„„H@ 6 А1 зонта, который связан с вытяжным воздуховодом телескопическим соединением, а с печью — трособлочной системой. При повороте печи для разлива металла трос перемещает каретку 4 с вытяжным устройством таким образом, что приемник газов 1 в любой из технологически возможных положений печи находится над ней. При возвращении печи в исходное положение пружины 10 возвращают каретку с приемником газов 1 в первоначальное положение, освобождая пространство над печью для загрузочных операций, выполняемых с помощью крана. 1 э.п. ф-лы, 2 ил.

1443986

Изобретение относится к вентиляции и может быть использовано для удаления газов, выделяющихся во время разлива металла из плавильных печей.

Цель изобретения — повьппение эффективности улавливания газов от плавильных нечей во всех фазах разлива металла: вращение печи вокруг оси, слив металла, возвращение печи в ис- 10 ходкое положение.

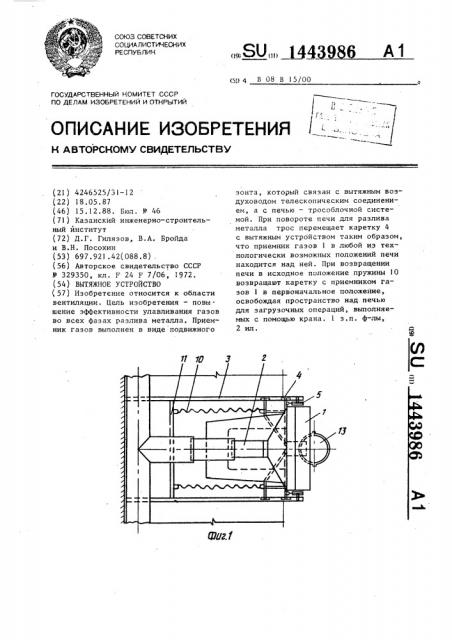

На фиг. 1 показано устройство, вид в плане; на фиг. 2 — устройство, вертикальный разрез. 15

Подвижное вытяжное устройство состоит из приемника газов I, телескопических патрубков 2, направляющих 3, по которым перемещается каретка 4, поддерживающая приемник газов, блоков 20

5 и тросов 6, с помощью которых движение печи передается на каретку 4.

Трос 6 одним концом крепится к каретке 4, а другим — к кронштейну 7, укрепленному на площадке 8, которая 25 жестко связана с печью 9. Возввращение каретки 4 осуществляется с помощью пружин 10, которые одним концом крепятся к каретке, а другим, — к перемычке 11. Направляющие 3 крепят.ся к опорам 12. Позиция 13 — ось поворота печи; 14 — ковш для разлива металла, Вытяжное устройство работает следующим образом.

В момент отвода от печи поворотно-.. го зонта — крьппки (не указан) включается вытяжная система подвижного вытяжного устройства.При .повороте печи вокруг оси 13 для разлива металла в ковш 14, трос 6 перемещает каретку с вытяжным устройством таким образом, что приемник газов в любом из технологически возможных положений печи находится над ней. Такое перемещение приемника газов обеспечивает эффективное .улавливание выделяющихся газов. При возвращении печи в исходное положение, пружины 10 возвращают каретку с приемником газов в первоначальное положение, освобождая пространство над печью для загрузочных операциИ, выполняемых с помощью крана. После загрузки на период плавки над печью устанавливается поворотный зонт-крьппка. Отключается вытяжка через подвижное вытяжное устройство.

Таким образом, предлагаемое устройство благодаря применению трособлочной системы, связывающей приемник газов с поворачивающейся печью, обладает возможностью перемещения вслед за печью, что позволяет осуществлять эффективное улавливание газов во всех фазах движения печи.

Улавливание выделяющихся газов с помощью приближенного к источнику вредных выделений зонта требует меньших расходов удаляемого воздуха по сравнению с другими вытяжными устройствами, что, в свою очередь ведет к снижению затрат на тепловую и электрическую энергии.

Фо рмул а из о бр е т ения

1. Вытяжное устройство, содержащее приемник газов от плавильных печей, выполненный в виде зонта и соединен— ный с вытяжным воздуховодом телескопическим патрубком, и механизм перемещения приемника газа, о т л и— ч а ю щ е е с я тем, что, с целью повьппения эффективности улавливания газов во всех фазах разлива металла, устройство снабжено жестко связанной с печью площадкой с кронштейном и пружинами, механизм перемещения приемника газа выполнен в виде каретки, установленной на соединенных перемычкой направляющих, и трособлочного механизма, при этом трособлочный механизм прикреплен к каретке и кронштейну, а пружины соединены с кареткой и перемычкой.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что телескопический патрубок размещен в горизонтальной плоскости.
