Класс 63с, Зве

Лов «144409

СССР

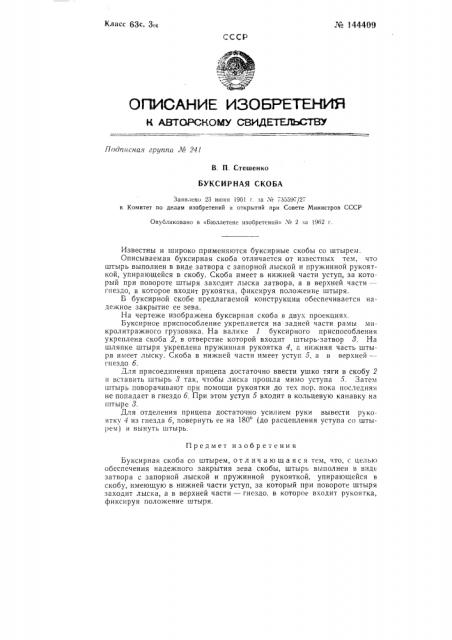

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

II АВтОРснОИУ сниАеУельс7БУ

Подписная группа Лв 241

В. П. Стешенко

БУКСИРНАЯ СКОБА

Заявлено 23 июня 1961 r.

Опубликовано в «Бюллетене изобретений» ЛЪ 2 за 1962 г.

Известны и широко применяются буксирные скобы со штырем.

Описываемая буксирная скоба отличается от известных тем, что штырь выполнен в виде затвора с запорной лыской и пружинной рукояткой, упирающейся в скобу. Скоба имеет в нижней части уступ, за который при повороте штыря заходит лыска затвора, а в верхней части— гнездо, в которое входит рукоятка, фиксируя положение штыря.

В буксирной скобе предлагаемой конструкции обеспечивается надежное закрытие ее зева.

На чертеже изображена буксирная скоба в двух проекциях.

Буксирное приспособление укрепляется на задней части рамы микролитражного грузовика. На валике 1 буксирного приспособления укреплена скоба 2, в отверстие которой входит штырь-затвор 8. На шляпке штыря укреплена пружинная рукоятка 4, а нижняя часть штыря имеет лыску. Скоба в нижней части имеет уступ 5, а в верхней— гнездо б. ,Для присоединения прицепа достаточно ввести ушко тяги в скобу 2 и вставить штырь 3 так, чтобы лиска прошла мимо уступа 5. Затем штырь поворачивают при помощи рукоятки до тех пор, пока последняя не попадает в гнездо б. При этом уступ 5 входит в кольцевую канавку на

1птыре 8.

Для отделения прицепа достаточно усилием руки вывести рукоятку 4 из гнезда б, повернуть ее на 180 (до расцепления уступа со штырем) и вынуть штырь.

Предмет изобретения

Буксирная скоба со штырем, отличающаяся тем, что, с целью обеспечения надежного закрытия зева скобы, штырь вь|полнен в виде затвора с запорной лыской и пружинной рукояткой, упирающейся в скобу, имеющую в нижней части уступ, за который при повороте штыря заходит лыска, а в верхней части — гнездо, в которое входит рукоятка, фиксируя положение штыря. № 144409
