Способ переработки медных штейнов

Способ переработки медных штейнов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано при переработке медного сульфидного сырья до черновой меди.Цель изобретения - увеличение количества перерабатываемого при конвертировании золотосодержащего кварцевого флюса и увеличение степени обеднения шлаков. В предлагаемом способе известняк подают на ванну расплава после прекращения подачи дутья до слива черновой меди из конвертера в количестве 2 - 10% от массы черновой меди о

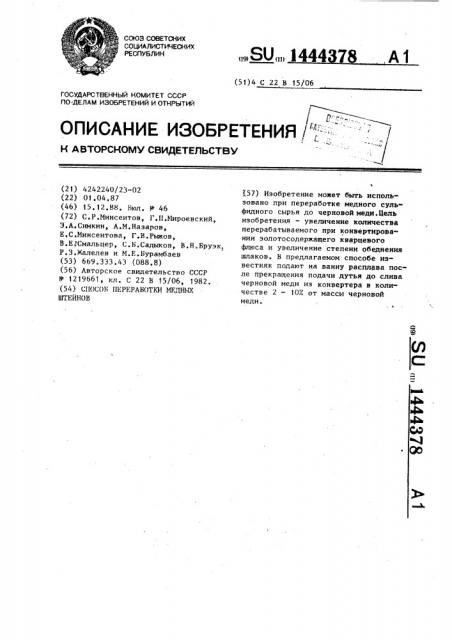

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И)

8 А1 (51) 4 С 22 В 15/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (ОПИСАНИЕ ИЗОБРЕТЕНИЯ /","- : /

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4242240/23-02 (22) 01.04.87 (46) 15.12.88. Бюл. М 46 (72) С. P .Ìèÿñåèòoâ, Г.П.Мироевский, Э.А.Симкин, А.М.Назаров, E.Ñ.Èèíñåèòîâà, Г.В.Рыков, В,Е:Смальцер, С.h.Садыков, В.Н.Бруэк, P. 3. Жалелев и M ..F.. Áóðàìáàåâ (53) 669.333.43 (088.8) (56) Авторское свидетельство СССР

Ф 1219661, кл. С 22 В 15/06, 1982. (54) СПОСОБ ПЕРЕРАБОТКИ МЕДНЫХ

ШТЕЙНОВ (57) Изобретение может быть использовано при переработке медного сульфидного сырья до черновой меди. Цель изобретения — увеличение количества перерабатываемого при конвертировании золотосодержащего кварцевого флюса и увеличение степени обеднения шлаков. В предлагаемом способе известняк подают на ванну расплава после прекращения подачи дутья до слива черновой меди из конвертера в количестве 2 — 10% от масси черновой меди.

1444378

Составитель А.Шубский

Техред М.Ходанич Корректор С.йекмар

Редактор М;Недолуженко

Заказ 6459/28 Тираж 595 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к цветной металлургии и может быть использовано при переработке медного сульфидного сырья до черновой меди.

Цель изобретения — увеличение количества перерабатываемого при конвертировании золотосодержащего кварцевого флюса и увеличение степени обеднения шлаков.

Пример. После продувки штейна получено 40 т черновой меди. Перед сливом черновой меди из конвертера на спокойную ванну подали 3 т необожженного известняка. Произвели выпуск меди иэ конвертера. В режиме набора приняли в конвертер 3 ковша штейна и произвели продувку. Для ошлакования выгоревшего железа штейна подали в качестве флюса 5 т кварцевой руды. Лпя ошлакования дополнительного количества СаО подали дополнительно 3 т кварцевой золотосодержащей руды. Слили 3 ковша шлака с содержанием СаО 4/ и залили в отражательную печь. До заливки шлака в отражательную печь содержание Са0 в шлаке отражательной печи составляло 5Х, содержание меди 0,53Х. После заливки содержание СаО в шлаке отражательной печи составило 5,5Х, содержание меди 0,507,.

Таким образом, загрузка известняка в количестве от 2 до 10/ от веса черновой меди обеспечивает подготовку кальциевого> флюса к плавке. Это позволяет при последующем наборе штейна на конвертирование принять большее количество золотосодержащей руды и получить дополнительную зо1О лотосодержащую продукцию.

Добавка оксида кальция позволяет получить более технологичные для последующего обеднения шлака и тем самым повысить степень обеднения.

Формула изобретения

Способ переработки медных штейнов, включающий подачу дутья в расплав

20 штейна, подачу кварцевого флюса и известняка в конвертер с получением черновой меди и шлака и слив их, отличающийся тем, что, с целью увеличения количества перера25 батываемого при конвертировании золотосодержащего кварцевого флюса и увеличения степени обеднения шлаков, известняк в количестве 2-101 от массы черновой меди подают на ванну ра30 сплава после прекращения подачи дутья до слива черновой меди иэ конвертера.
